Zunanji optični sprejemnik

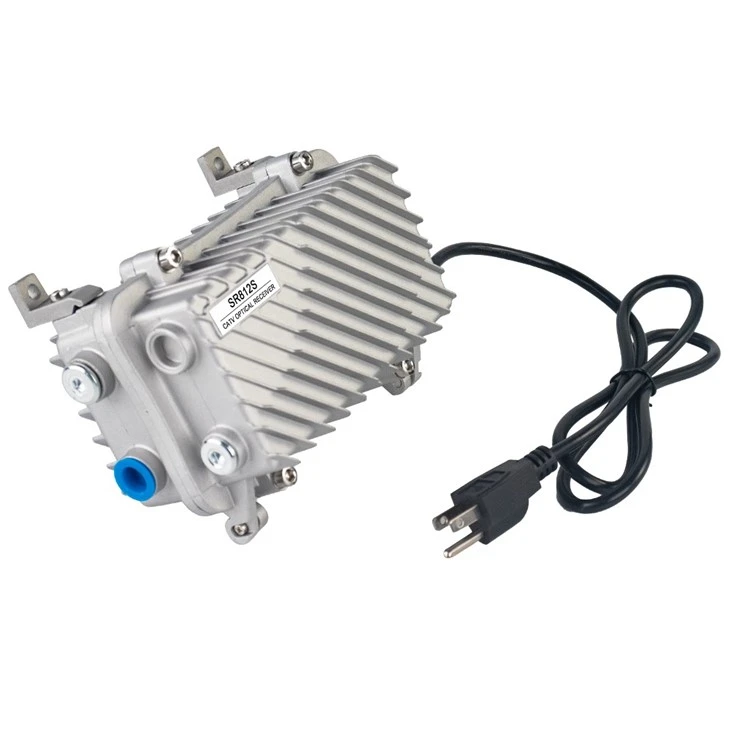

Optični sprejemnik SR812S
Pregled izdelka

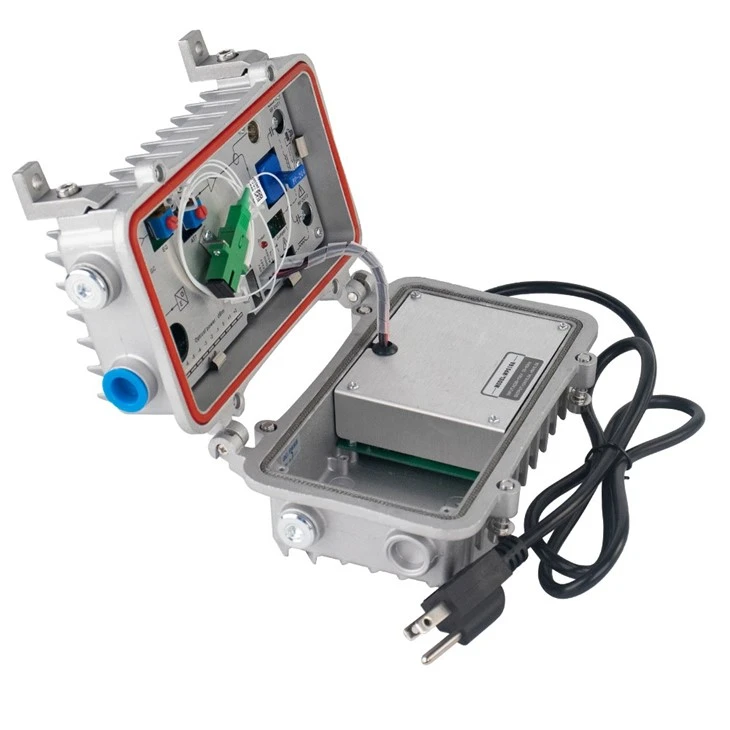

Zunanji optični sprejemniki SR812Sso naš univerzalni optični sprejemnik CATV omrežja z omrežnim upravljanjem. Pre - Amp sprejme vse - Gaas mmic amplify in post - amp sprejme modul dvojne amplificirane modul GAAS. Optimizirana zasnova vezja, skupaj z našimi leti Professional RF Design Experience, oprema dosega indeks visoko zmogljivosti. Je idealen model za omrežje CATV.
Lastnosti
● Fotoelektrična cev za pretvorbo z visokim odzivom, zasnova 1G pasovne širine.
● Slabljenje in izenačenje sta lahko stalno nastavljiva vrsta gumba ali vstavka (neobvezno)
● Izhod dvojnega moči, visok dobiček in nizko popačenje.
● Optični nadzor AGC, ko je vhodni optični razpon moči －7- ＋ 2DBM, izhodna raven v bistvu nespremenjena.
● Izbirni omrežni prenos, podpora sistemu upravljanja omrežja NMS.
Parametri tehnike
|
Predmet |
Enota |
ITip |
IiTip |
IiiTip |
ⅣTip |
|
Optični parametri |
|||||
|
Optični razpon AGC |
DBM |
-7 ~ +2 |
|||
|
Optična izguba vračanja |
db |
>45 |
|||
|
Optična sprejemna valovna dolžina |
nm |
1100 ~ 1600 |
|||
|
Vrsta optičnega konektorja |
FC/APC, SC/APC ali jih določi uporabnik |
||||
|
Vrsta vlaken |
En način |
||||
|
RF parametri |
|||||
|
Frekvenčno območje |
MHz |
45~862/1003 |
|||
|
Ravna v pasu |
db |
±0.75 |
|||
|
Izguba izhoda |
db |
Večji od ali enake 14 |
|||
|
Nazivna raven izhodne ravni |
DBμV |
Večji ali enaki 102 |
Večji ali enaki 102 |
Večji ali enaki 104 |
Večji ali enaki 108 |
|
Največja izhodna raven |
DBμV |
Večji ali enaki 102 |
Večji ali enaki 102 |
Večji ali enaki 104 |
Večji ali enaki 118 |
|
Eq |
db |
0-15 nastavljivo |
Fiksni EQ Interter |
||
|
Att |
db |
0-15 nastavljivo |
Fiksni ATT Inverter |
||
|
C/N |
db |
Večji ali enaki 51 |
84 kanalski PAL - d analogni signal -2dbm prejema optično moč Nazivna raven izhodne ravni, 8dbequalizacija |
||
|
C/ctb |
db |
Večji ali enaki 65 |
|||
|
C/CSO |
db |
Večji od ali enake 60 |
|||
|
Generične značilnosti |
|||||
|
Napajalna napetost |
V |
AC (110 ~ 240) V ali AC (35 ~ 90) v |
|||
|
Izhodna impedanca |
Ω |
75 |
|||
|
Delovna temperatura |
stopinja |
-40~60 |
|||
|
Poraba energije |
Va |
Manj kot ali enaka 15 |
|||
|
Dimenzija |
mm |
185(L)╳ 140(W)╳ 91(H) |
|||

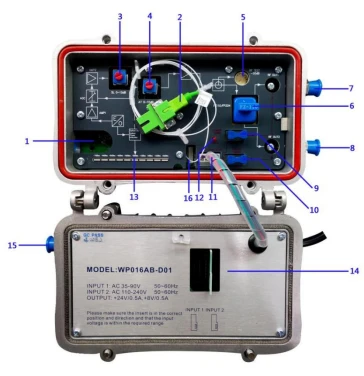

Strukturni diagram zunanjega optičnega sprejemnika SR812S
|
1. vhod optičnih vlaken |
|
2. Optična prirobnica vlaken |
|
Nastavljiva enačba |
|
Nastavljiv att |
|
5. -20 db RF testna vrata |
|
6. izhodni tapr ali cepilnik |
|
7. RF izhod 1 |
|
8. RF izhod 2 |
|
9. Power - prehodite vporočnino 1 |
|
10. Power - prehodite Interter 2 |
|
11. Vmesnik za moči glavne plošče |
|
12. Kazalnik moči |
|
13. indikator optične moči |
|
14. AC60V in AC220V pretvorba |
|
15. Vhod moči AC60V |
|
Podatkovni vmesnik |
