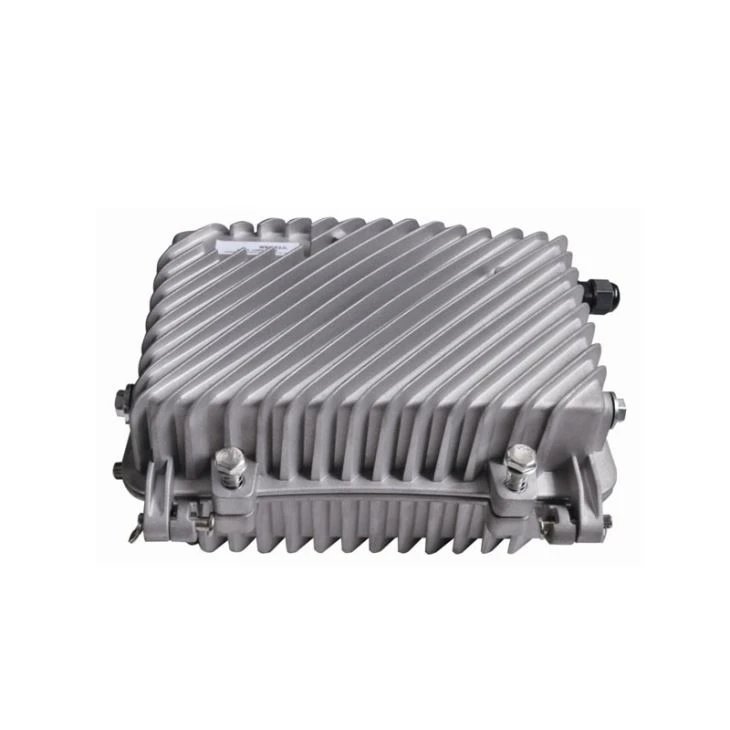

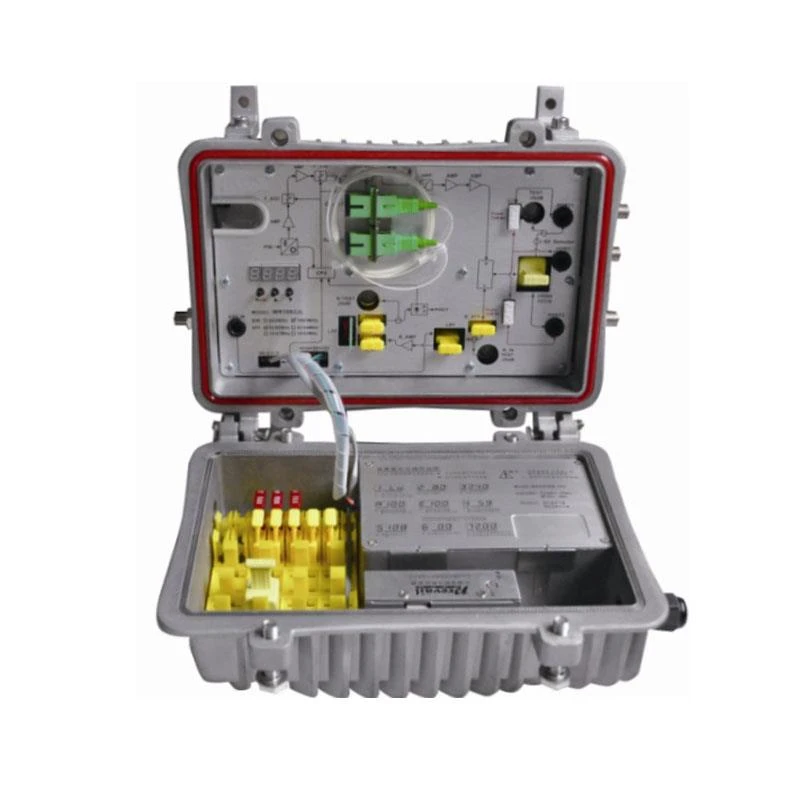

Zunanje CATV optično vozlišče

Posredni optični sprejemni del

Optični parametri

Sprejem optične moči

dBm

-9 ~ +2

Optična izguba vračanja

dB

GG> 45

Optična sprejemna valovna dolžina

nm

1100 ~ 1600

Vrsta optičnega konektorja

FC / APC, SC / APCor določil uporabnik

Vrsta vlakna

Enoten način

LinkPerformance

C/N

dB

≥ 51 (vhod -2 dBm)

C / CTB

dB

≥ 65

Izhodna raven 108dBμV

EQ6dB

C / CSO

dB

≥ 60

RF parametri

Frekvenčni razpon

MHz

45 ~862

45 ~1000

Ravnost v bendu

dB

±0.75

±0.75

Nazivna stopnja izhoda

dBμV

≥ 108

≥ 108

Najvišja izhodna raven

dBμV

≥ 114

≥ 112

Izhod iz vračila izgube

dB

(45 ~ 550MHz) ≥16 / (550 ~ 1000MHz) ≥14

Izhodna impedanca

Ω

75

75

Elektronski nadzorni obseg EQ

dB

0～15

0～15

Elektronski nadzor Nadzor ATT

dB

0～20

0～20

Del povratne optične emisije

Optični parametri

Optična predajna valovna dolžina

nm

1310 ± 10, 1550 ± 10 ali določil uporabnik

Izhodna optična moč

mW

0.5, 1, 2

Vrsta optičnega konektorja

FC / APC, SC / APCor določil uporabnik

RF parametri

Frekvenčni razpon

MHz

5 ~ 65 (ali določil uporabnik)

Ravnost v bendu

dB

±1

Vhodna raven

dBμV

72 ~ 85

Izhodna impedanca

Ω

75

NPRDinamični razpon

dB

≥15 (NPR≥30 dB)

Uporabite DFB laser

≥10 (NPR≥30 dB)

Uporabite FP laser

Splošna uspešnost

Napajalna napetost

V

A: AC (150 ~ 265) V; B: AC (35 ~ 90) V

delovna temperatura

℃

-40~60

Temperatura skladiščenja

℃

-40~65

Relativna vlažnost

%

Največ 95% brez kondenzacije

Poraba

VA

≤ 22

Dimenzija

mm

260（L）* 200（W）* 130（H）

Po priključitvi

omrežje, podoba

optične kontaktne točke

očitna mrežna krivulja oz

veliki delci poudarjajo

vendar ozadje slike

je čista.

1. Vhodna optična moč

optični sprejemnik je previsok, naredite

izhodna raven optičnega sprejemnika

modul previsok in indeks RF signala

razpadati.

2. RF signal (vnesite optični)

indeks oddajnika) je slab.

1. Preverite vhodno optično moč in naredite

ustrezne prilagoditve za vnos v

določen obseg; ali prilagodite slabljenje

optični sprejemnik za zmanjšanje izhodne ravni in

izboljšati indeks.

2. Preverite optično strojnico sprednjega dela

oddajnik RF signal indeks in narediti

ustrezne prilagoditve.

Po priključitvi

omrežje, podoba

optična kontaktna točka ima

očitni hrup.

1. Vhodna optična moč

optični sprejemnik ni dovolj visok,

povzroči znižanje C / N.

2. Konektor za optična vlakna

ali adapter optičnega sprejemnika ima

onesnaženo.

3. Nivo RF signala vnese

optični oddajnik je prenizek, naredi

stopnja modulacije laserja ni

dovolj.

4. C / Nindex sistemske povezave

signal je prenizek.

1. Preverite prejeto optično moč

optična kontaktna točka in poskrbite za to

prilagoditve, da bo v določenem območju.

2. Obnovite prejeto optično moč

optična kontaktna točka s čiščenjem optičnega

etcmethods konektorja vlaken ali adapterja.

Specifične metode delovanja glejte “Čisti in

način vzdrževanja optičnega vlakna

aktivni konektor «.

3. Preverite nivo RF signala in vnesite optično

oddajnik in prilagodite želenemu vhodu

domet. (Ko vhodni kanali štejejo manj

več kot 15, če je višja od nazivne vrednosti.)

4. S pomočjo spektralnega analizatorja preverite

sistemska povezavaC / Nand ustreza

prilagoditve. Prepričajte se, da je sistemski signal povezan

C / N d 51dB.

Po priključitvi

omrežje, slike

več optičnih kontaktov

točke se pojavijo naključno

očitni hrup ali svetel

sledi.

Optična kontaktna točka se odpre

motnja signala vezja ali močna

vdor signala motenj

1. Preverite, ali je močan signal motenj

vir; spremenite optično kontaktno točko

lokacijo, če je mogoče, da se prepreči vpliv

močan vir motenj.

2. Preverite kabelske črte optičnega kontakta

točka, če obstaja zaščitna mreža ali situacija, ki

učinek zaščite RF priključka ni dober.

3. Tesno zaprite ohišje opreme

zagotovite učinek zaščite; po možnosti dodajte

zaščitni pokrov do optične kontaktne točke

in zanesljivo ozemljitev.

Po priključitvi

omrežje, slike

več optičnih kontaktov

točke se pojavita ena ali dve

horizontalno svetle sledi.

NapajanjeAC motenj valovanja

zaradi slabe zemlje opreme

ali napajanje.

Preverite stanje ozemljitve opreme,

poskrbite, da bo vsa oprema v vrsti

je bil zanesljivo ozemljen in

odpornost na ozemljitev je ﹤ 4Ω.

Po priključitvi

omrežje, prejeto

optična moč optike

kontaktna točka je nestabilna

in ima velike neprekinjene

sprememba. Izhodni RF

tudi signal je nestabilen. Ampak

zaznani izhodni optik

moč optične

oddajnik je normalen.

Priključek za teoptično vlakno

vrste se ne ujemajo, morda APC

typeconnect na tip računalnika, naredite

optični signal ne more normalno delovati

prenos.

Priključek za optična vlakna ali

adapter lahko resno onesnažen oz

adapter je bil poškodovan.

1. Preverite tip aktivnih vlaken

connectorand sprejme APC optični tip

konektor, ki je aktiven z vlakni, da zagotovi normalno

prenos optičnega signala.

2. Očistite aktivno onesnaženo optično vlakno

priključek za adapter. Specifična operacija

metode glejte “Metoda čiščenja in vzdrževanja

povezave z optičnim vlaknom. "

3. Ponovno namestite poškodovani adapter.
