Koaksialni kabli
Koaksialni kabliso kabelska struktura, sestavljena iz notranjih prevodnikov, izolacijskih plasti, zunanjih vodnikov (zaščitnih) in zunanjih jopičev, razporejenih po koaksialni razporeditvi, ki lahko učinkovito zmanjšajo elektromagnetne motnje (EMI) in radiofrekvenčne motnje (RFI) z zaščito notranjega in zunanjega vodnika, ki si med signalom izgubo. Ta kabel se pogosto uporablja pri prenosu TV signala, omrežjih kabelskih TV, komunikacijskih sistemih, priključkih za spremljanje opreme in prenosu RF signala ter je eden od običajnih medijev za prenos v tradicionalni kabelski komunikaciji.
Prednosti
Trpežna struktura
Zunanji plašč ščiti notranjo strukturo, ima določeno stopnjo telesne žilavosti in okoljske prilagodljivosti in je primeren za različna instalacijska okolja.
Nizka izguba signala
Izguba v srednje in visokofrekvenčnem prenosu signala je majhna, zaradi česar je primerna za prenos na dolge razdalje.
Močna sposobnost proti interferenci
Zunanji prevodnik (zaščitna plast) lahko učinkovito blokira elektromagnetne motnje (EMI) in radiofrekvenčne motnje (RFI).
Konkurenčna cena
Nizki stroški proizvodnje in uvajanja, odlično razmerje zmogljivosti
Vrste koaksialnih kablov
Z impedanco

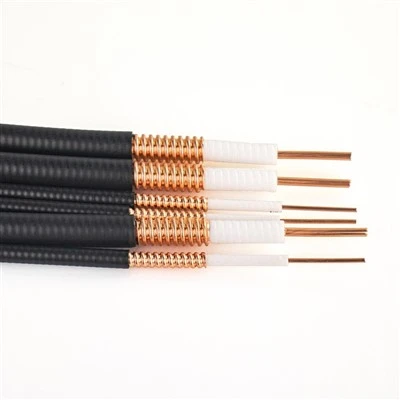

· Koaksialni kabel 50Ω: Večinoma se uporablja v komunikaciji z RF, radarju, brezžičnem omrežju, povezavi z bazno postajo in drugih scenarijih (na primer serija LMR, RG-8, RG-58).
· Koaksialni kabel 75Ω: Primerno za TV signale, kabelsko televizijo (CATV), video nadzor itd. (Na primer RG-6, RG-59).
· Druge posebne impedance: kot je 93Ω (na primer RG-62A/U za določen prenos podatkov).
Po strukturi in zmogljivosti
· Kabel serije RG: Tradicionalne vrste splošnih namenov, kot so RG-6 (nizka izguba, pogosto uporabljena kabelska televizija), RG-11 (debelejši menjalnik na dolge razdalje), RG-59 (tanjši, kratkoročni video).
· Kabel serije LMR: Visokozmogljiva in nizka izguba tipi, kot so LMR-400 (srednja in dolga komunikacija RF), LMR-600 (aplikacije z dolgo močjo).
· Oklepni kabel: Zunanja plast je oklepna s kovino, odporna proti mehanskim poškodbam, primerna za ostra okolja, kot sta na prostem in pod zemljo.
Z aplikacijo
· Komunikacijski kabli: Za osnovne postaje RF povezave od točke do točke (npr. LMR-400, RG-8).
· Oddajanje kablov: kabel, satelitski prenosi (npr. RG-6, RG-11).
· Industrijski/testni kabli: Visoka in nizka temperaturna odpornost, nizka intermodulacija za vesoljsko vesolje, medicinsko opremo (npr. RG401, serija Lab-Flex® S).
Pogosta vprašanja
V: Kakšne so posebne aplikacije koaksialnih kablov v komunikacijskih omrežjih?
A:
1. kabelska televizija (CATV): Tradicionalna koaksialna kabelska omrežja ostajajo osnova prenosa kabelskega signala za domači in komercialni kabel, ki podpira videoposnetek z visoko ločljivostjo 4K/8K.
2. širokopasovni dostop (DOCSIS Technology): Omogoča dostop do širokopasovnega dostopa do domov in podjetij v zadnjem kilometru prek hibridnih koaksialnih omrežij (HFC).
3. 5 g Osnovna postaja RF Priključek: Uporablja se za prenos signala med antenami bazne postaje in radiofrekvenčnimi enotami (RRU), zlasti v frekvenčnem pasu sub-6GHz.
V: Kakšna je razlika med optičnim vlakno in koaksialnim kablom?
A:
1. Optična kabelska vlakna uporabljajo lahke impulze za prenos podatkov (svetlobnih signalov) s skupnim odsevom v steklenih/plastičnih vlaknih.
Koaksialni kabli prenašajo električne signale skozi elektromagnetno polje centralnega prevodnika in zunanjega ščita.
2. Pasovna širina optičnih kabelskih vlaken je zelo visoka, do nivoja TBPS, razdalja prenosa pa lahko doseže 100 kilometrov brez releja.
Koaksialne pasovne širine kablov so običajno <10 Gbps in razdalje menjalnika so zmerne, običajno <500 metrov.
3. Optični kabel se uporablja predvsem v hrbteničnih omrežjih (na primer medsebojna povezava 5G bazne postaje), podatkovni centri, komunikacija na dolge razdalje (optični kabli podmornice) in video v živo z visoko ločljivostjo.
Koaksialni kabli se uporabljajo predvsem v domači širokopasovni povezavi (DOCSIS Technology), kabelski televiziji (CATV), varnostnem spremljanju in prenosu radiofrekvence kratkega dosega (kot so satelitski signali).
4. Začetni stroški uvajanja kabla optičnih vlaken so visoki, kar zahteva opremo za fotoelektrično pretvorbo, vendar so dolgoročni stroški vzdrževanja nizki.
Koaksialni kabli so preprosti in poceni namestitve, vendar potrebujejo redno vzdrževanje ščita in konektorjev, da preprečite oksidacijo.
V: Kateri dejavniki vplivajo na ceno koaksialnega kabla?
A:
1. Glavni surovine koaksialnih kablov vključujejo kovinske vodnike, kot sta baker in aluminij, ter izolacijske materiale, kot je plastika. Nihanja cen bakra in aluminija bodo neposredno vplivala na stroške kablov, ponavadi bakreni vodniki so dražji od aluminijastih vodnikov, baker brez kisika pa je dražji od navadnega bakra. Raznolikost izolacijskih in obložnih materialov vpliva tudi na ceno, kot je navzkrižno povezan polietilen (XLPE), ki je dražja od običajnega PVC.
2. Večja kot je prevodna prečna površina kabla in višja je nazivna napetost, višja je cena. Cena koaksialnih kablov z različnimi impedancami se razlikuje, na primer 50Ω, ki se običajno uporablja za komunikacijo z RF, 75Ω za prenos TV signala pa je lahko drugačna. Poleg tega so koaksialni kabli za posebne namene, kot so koaksialni kabli, ki se uporabljajo pri superprevodnem kvantnem računalništvu, veliko dražji od navadnih koaksialnih kablov, ker morajo izpolnjevati posebne zahteve, kot sta združljivost z nizko temperaturo in visokofrekvenčna stabilnost.
3. Visokokakovostne ali posebne vrste koaksialnih kablov, kot so poltrdni koaksialni kabli, oklepni kabli itd., Zahtevajo bolj napredno proizvodno opremo, višje ravni procesov in strožji nadzor kakovosti, visoke proizvodne stroške in ustrezno višje cene.
