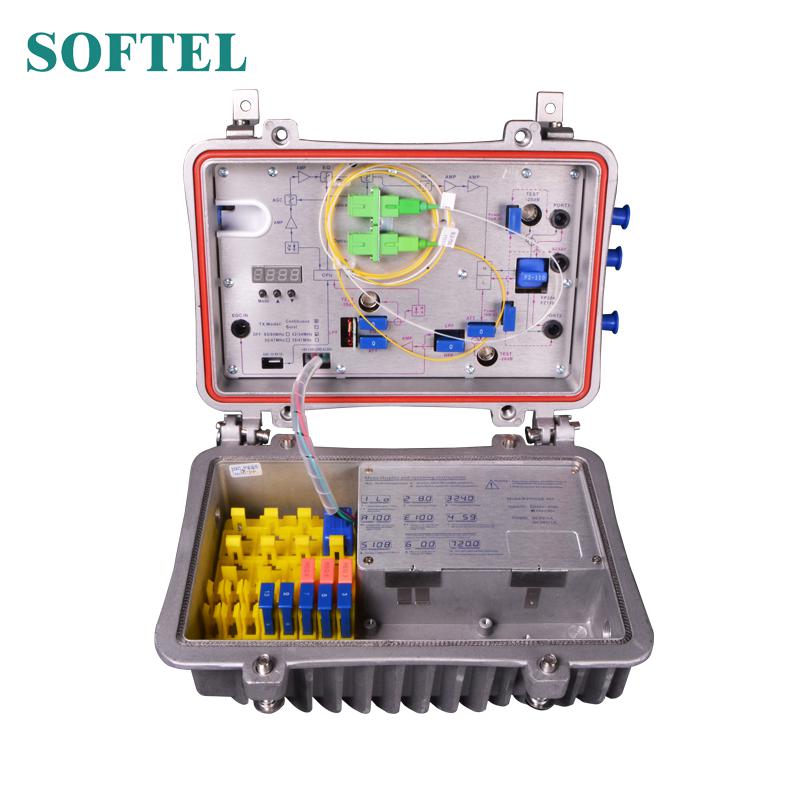

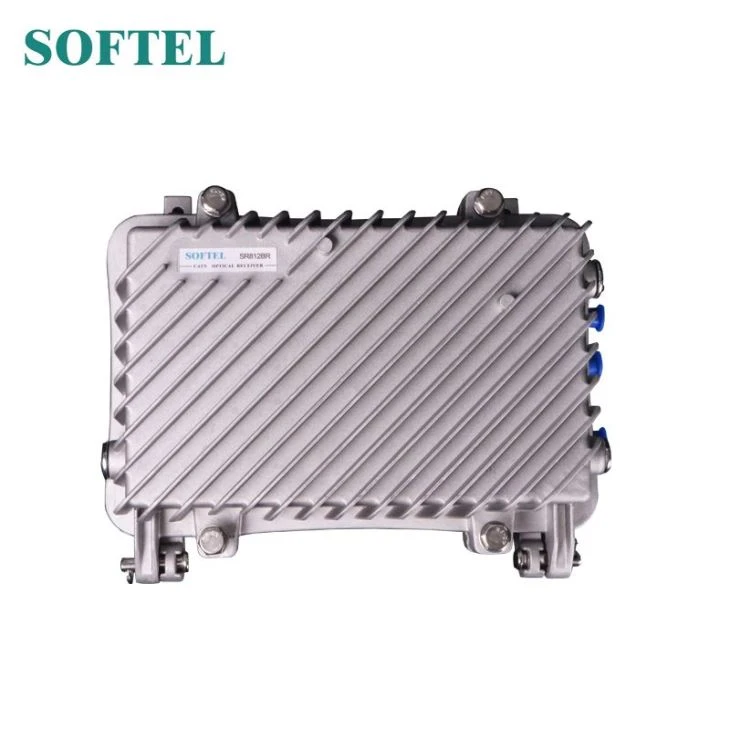

Zunanji optični sprejemnik z 2 povratno potjo
SR812ST je najnovejši optični sprejemnik CATV z dvema izhodoma visoke kakovosti. Predojačevalnik sprejme MMIC s polno vrednostjo GaA, post-ojačevalnik sprejme modul GaAs. Mikroprocesorski nadzor, digitalni prikaz parametrov, inženirski odpravljanje je še posebej enostavno.
Značilnosti izvedbe
1.Velektrična cev za pretvorbo PIN z velikim odzivom
2.Optimizirana zasnova vezja, proizvodnja procesa SMT, optimizirana pot signala, naredijo bolj gladek prenos fotoelektričnega signala tega dvosmernega povratnega potnega zunanjega optičnega sprejemnika.
3.Specializiran RF atenuacijski čip, z dobrim RF dušenjem in ravnotežjem linearno, visoko natančnostjo.
4.GaAs ojačevalna naprava, moč dvojnega izhoda, z velikim ojačitvijo in nizkim popačenjem.
5.Oprema za nadzor krmilnega mikroračunalnika Chip (SCM), LCD zaslonski parametri, udobje in intuitivno delovanje ter stabilne zmogljivosti.
6.Odlične zmogljivosti AGC, ko je razpon vhodne optične moči －9 ～ ＋ 2dBm, izhodna raven ostaneta nespremenjena, CTB in CSO pa v osnovi nespremenjena.
7.Zdržani podatkovni vmesnik za komunikacijo, se lahko poveže z odzivnikom za upravljanje omrežja razreda, dostop do sistema za upravljanje omrežja.
8.Ponovna emisija lahko izbere način snemanja, da močno zmanjša konvergenco hrupa in zmanjša število sprejemnika sprednjega dela.
Parameter tehnike
Postavka | Enota | Tehnični parametri | |||
Posredni optični sprejemni del | |||||
Optični parametri | |||||
Sprejem optične moči | dBm | -9 ~ +2 | |||
Optična izguba vračanja | dB | > 45 | |||
Optična sprejemna valovna dolžina | nm | 1100 ~ 1600 | |||
Vrsta optičnega konektorja | FC / APC, SC / APC ali določil uporabnik | ||||
Vrsta vlakna | Enoten način | ||||
Učinkovitost povezav | |||||
C / N | dB | ≥ 51 (vhod -2 dBm) | |||
C / CTB | dB | ≥ 65 | Izhodna raven 108dBμV | ||
C / CSO | dB | ≥ 60 | |||
RF parametri | |||||
Frekvenčni razpon | MHz | 45 ~ 862 | 45 ~ 1000 | ||
Ravnost v bendu | dB | ± 0,75 | ± 0,75 | ||
Nazivna izhodna raven | dBμV | ≥ 108 | ≥ 108 | ||
Najvišja izhodna raven | dBμV | ≥ 114 | ≥ 112 | ||
Izguba povratne izgube | dB | (45 ~ 550MHz) ≥16 / (550 ~ 1000MHz) ≥14 | |||
Izhodna impedanca | Ω | 75 | 75 | ||
Elektronski nadzorni obseg EQ | dB | 0 ～ 15 | 0 ～ 15 | ||
Elektronski nadzor dosega ATT | dBμV | 0 ～ 20 | 0 ～ 20 | ||
Del povratne optične emisije | |||||
Optični parametri | |||||
Optična predajna valovna dolžina | nm | 1310 ± 10, 1550 ± 10 ali določil uporabnik | |||
Izhodna optična moč | mW | 0,5, 1, 2 | |||
Vrsta optičnega konektorja | FC / APC, SC / APC ali določil uporabnik | ||||
RF parametri | |||||
Frekvenčni razpon | MHz | 5 ~ 65 (ali določil uporabnik) | |||
Ravnost v bendu | dB | ± 1 | |||
Vhodna raven | dBμV | 72 ~ 85 | |||
Izhodna impedanca | Ω | 75 | |||
NPR dinamični razpon | dB | ≥15 (NPR≥30 dB) | ≥10 (NPR≥30 dB) | ||
Splošna uspešnost | |||||
Napajalna napetost | V | A: AC (150 ~ 265) V; B: AC (35 ~ 90) V | |||
delovna temperatura | ℃ | -40 ~ 60 | |||
Temperatura skladiščenja | ℃ | -40 ~ 65 | |||
Relativna vlažnost | % | Največ 95% brez kondenzacije | |||
Poraba | VA | ≤ 30 | |||
Dimenzija | mm | 260 （L） * 200 （Š） * 130 （H） | |||
