Optika vozlišče CATV

To dvosmerno zunanjo optično vozlišče je kot nalašč za izgradnjo visokokakovostnega dvosmernega HFC metropolitanskega območja širokopasovnega omrežja.

Pošlji povpraševanje

Predstavitev izdelka

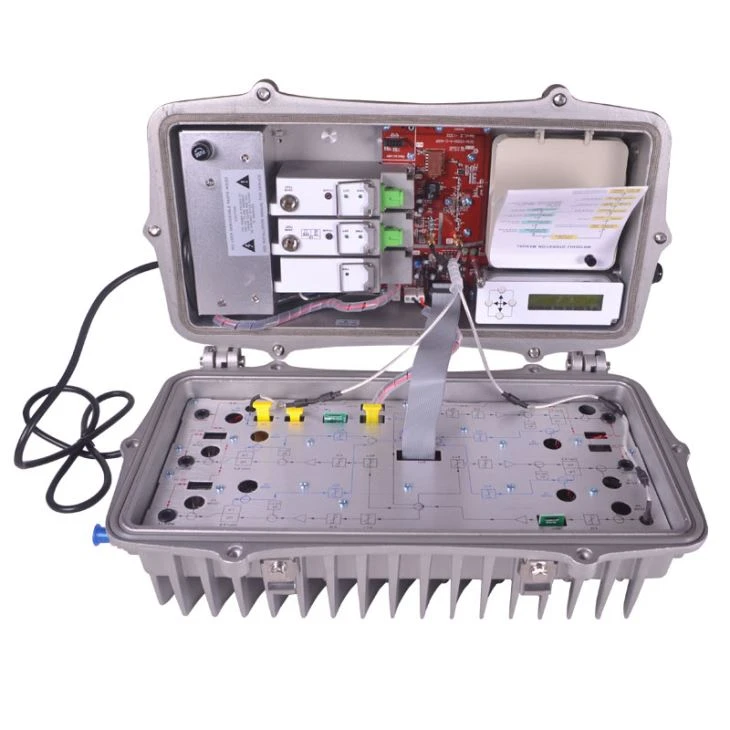

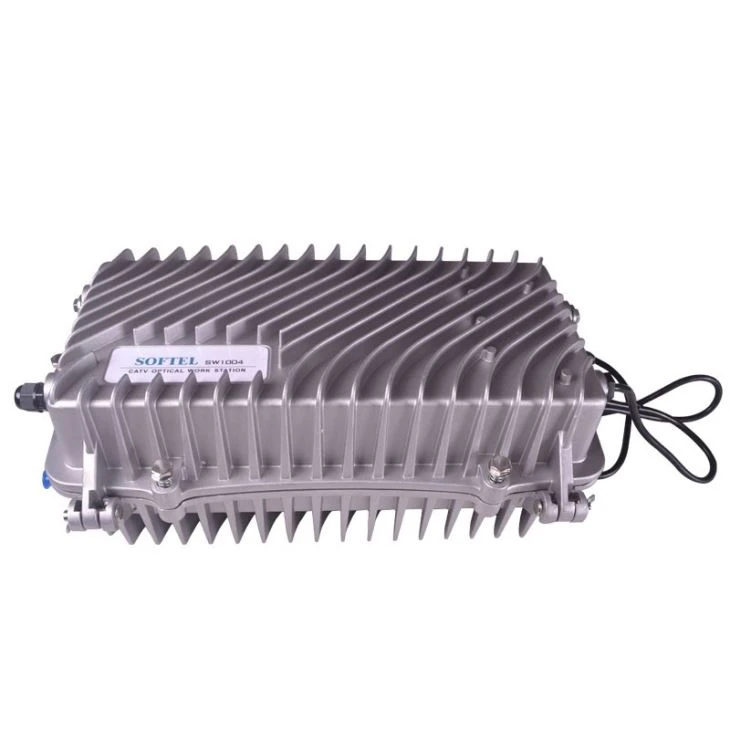

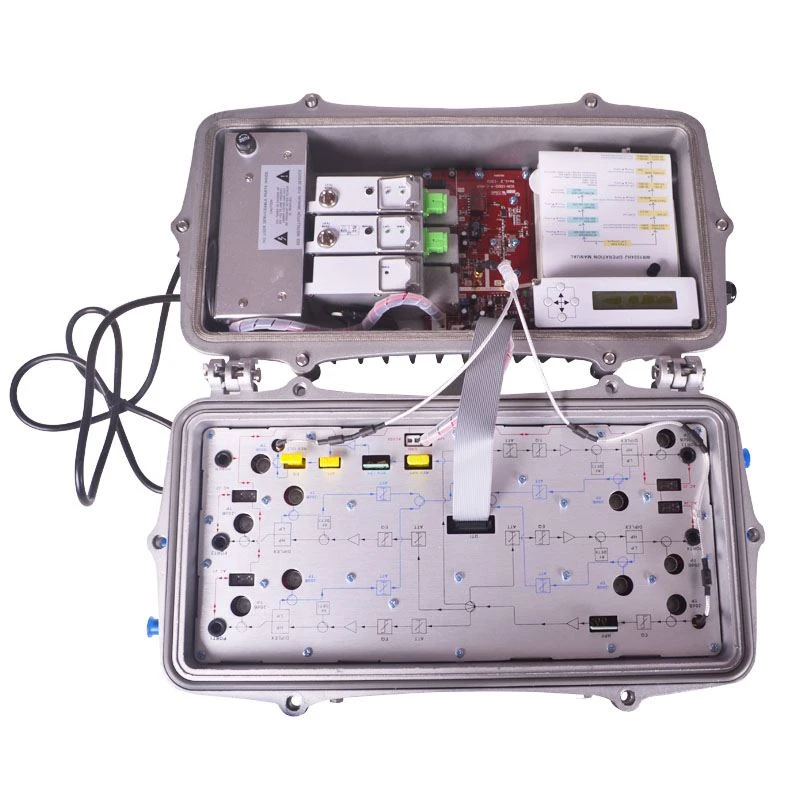

Optika vozlišče CATV

Povzetek

SR1004 na prostem optični vozlišče je dvosmerna optična skupna oprema, ki temelji na več let raziskovalne izkušnje CATV HFC vlaken oddaja opreme, posebej razvit za strukturo HFC dvosmerno metropolitansko območje širokopasovnega omrežja. To fiber Optika vozlišče CATV je odlična izbira za izgradnjo visoko kakovostnih dvosmerno HFC metropolitansko omrežje omrežja.

Značilnosti

1. Full CPU nadzor stroja dela, LCD prikaže parametre, kot so vhodni/izhodna raven. Operacija variabilne kontrole je priročna in intuitivna, učinkovitost delovanja pa je stabilna. Zmanjšano veliko število izbirnih dodatkov.

2. to fiber Optic vozlišče CATV SR1004 sprejme napredne optične AGC tehnologije, optični AGC Control Range: + 2dBm ~-9/-8/-7dBm nastavljiv.

3. Two-kanalni optični signal sprejemnik backup drug drugega, lahko nastavite samodejni preklop pogoj samovoljno, prav tako se lahko nastavi na ročno preklapljanje.

4. optimizacija vezja design, SMT proizvodni proces, optimizacijo celotne signalne poti, je fotoelektronski signal pošlje bolj stabilen, RF linearni indeks višje.

5. profesionalni RF električni nastavljiv atenacijski čip, RF-električni nastavljiv ravnotežni tokokrog, dobra linearnost, visoka natančnost.

6. GaAs ojačevalnik naprave, moč Doubler izhod, visoko dobiček in nizko izkrivljanje.

7. Povratna pot sprejme profesionalni RF-električni nastavljivi atenacijski čip namesto stikala s tremi državnimi.

Tehnični parametri

Element	Enota	Fiber Optic vozlišče CATV SR1004
Optično prejeti del poti naprej
Optični parametri
Prejmite optično napajanje	Dbm	-9 ~ + 2
AGC optični obseg moči	Dbm	(-9dBm/-8dBm/-7dBm) — (+ 2dBm) nastavljiv
Optična povratna izguba	Db	> 45
Optični Prejemajte valovne dolžine	Nm	1100 ~ 1600
Vrsta optičnega priključka		FC/APC, SC/APC (ali določi uporabnik)
Optična vlakna vrsta		Enojni način
Povezava PERFORMANC
C/N	Db	≥ 51
C/CTB	Db	≥ 65
C/CSO	Db	≥ 60
Parameter RF
Frekvenčno območje	Mhz	47/85 ~ 862/1003
Flatness v pasu	Db	± 0,75
Nazivna izhodna raven	dBμV	≥ 108
Najvišja izhodna raven	dBμV	≥ 112
Izhodna povratna izguba	Db	≥ 16
Izhodni impedance	Ω	75
Povratno pot optični oddajni par
Optični parameter
Optična oddajna valovna dolžina	Nm	1310 ± 10, 1550 ± 10 ali določen s strani uporabnika
Vrsta laserja		DFB ali FP laser
Izhodna optična moč	Mw	0,5, 1, 2, 3, 4
Vrsta optičnega priključka		SC/APC, FC/APC
Parameter RF
Frekvenčno območje	Mhz	5 ~ 65
Flatness v pasu	Db	± 0,75
Vhodna raven	dBμV	75 ~ 85
Vhodna povratna izguba	Db	≥ 16
Izhodni impedance	Ω	75
NPR dinamični razpon	Db	≥ 15 (NPR ≥ 30 dB) Uporaba DFB laser	≥ 10 (NPR ≥ 30 dB) Uporaba laserja FP
Splošna PERFORMANC
Električna napetost	V	A:AC 135 ~ 250 V/50Hz; B:AC (DC) 35 ~ 90V/50Hz
Temperatura delovanja	° C	-30 ~ + 70
Temperatura shranjevanja	° C	-30 ~ + 70
Relativna vlažnost	％	Max 95% nekondenziranje
Porabe	W	≤ 70
Dimenzije	Mm	430 (L) ╳ 250 (W) ╳ 170 (H)
