CATV optični sprejemnik

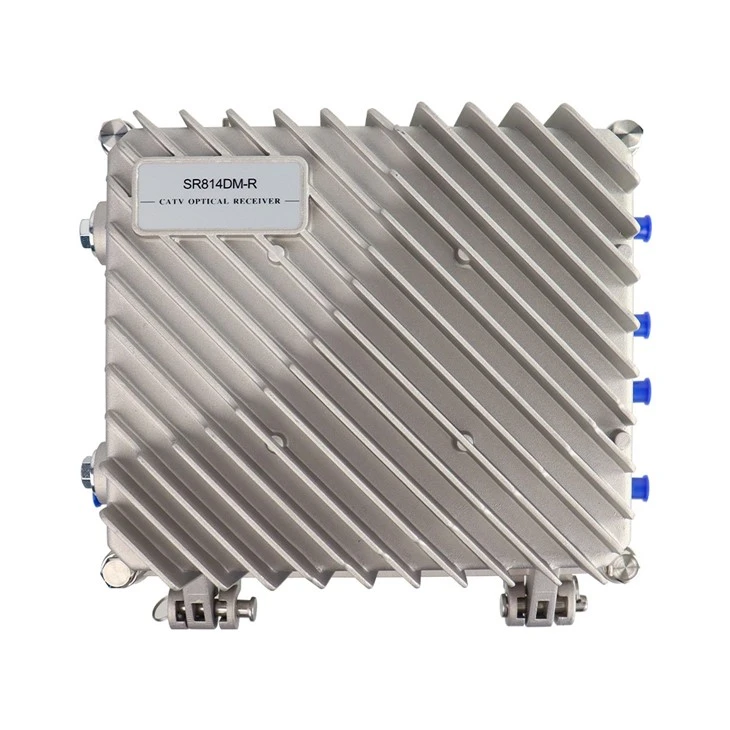

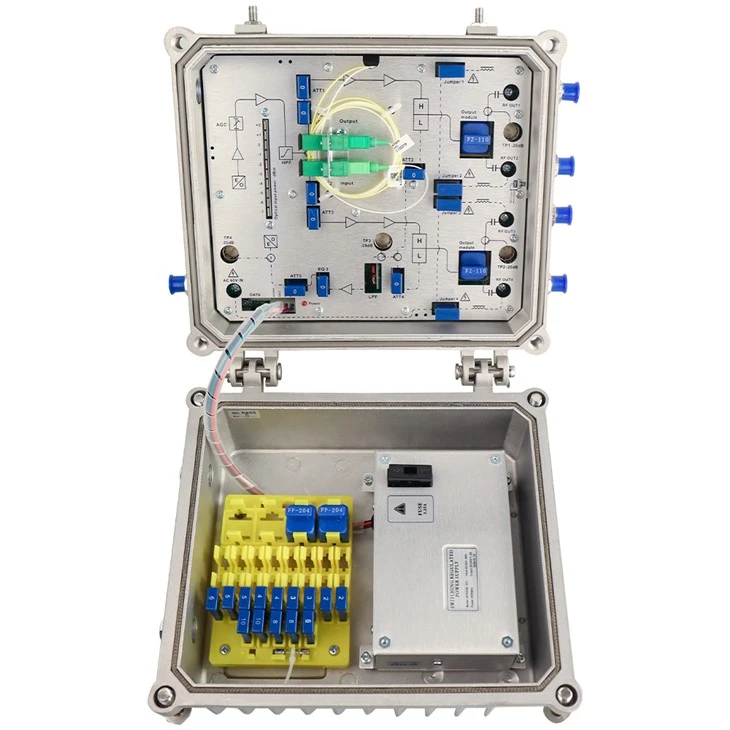

SR814DM OPTOR OPTIČNI sprejemnik CATV
Pregled izdelka
SR814DMOptični sprejemnik na prostem je naš novi visok - razred 4 - Way Output CatV Network Optični sprejemnik. Ojačevalnik pred - sprejme vse - gaas mmic, post-amplifier sprejme modul GAAS. Optimizirana zasnova vezja se usklajuje z našo 10 -letno oblikovalsko izkušnjo, naprava doseže indeks visoke zmogljivosti. Prilagoditev RF oslabitve in izenačenje sprejemata fiksno atenuator vporeditev, zaradi česar je inženirski odpravljanje napak zelo ugodno. Glavni izdelki za izdelavo omrežja CATV.
Značilnosti uspešnosti
Fotoelektrična cev za pretvorbo z visokim odzivom.
Navodila za optično napajanje z LED 10 barov, natančneje prikazujejo optično moč.
Optimizirana zasnova vezja, stopnja pred - sprejme obdelavo SMT, medtem ko post - oder sprejme modul, ki amplificira tipično vezje, zaradi česar je RF signal linear bolj prefekt.
Prilagoditev oslabitve RF in izenačenje sprejmeta fiksno atenuator vstavljanje, položaj EQ vstavite ATT InSerter, lahko spremeni ravnotežje, zato je inženirski odpravljanje napak zelo priročno.
Dvojna izhodna moč, visok dobiček in nizka popačenje.
Optični nadzor AGC, ko je vhodna optična moč -7 ~ +2 dbm, izhodna raven, CTB, CSO v bistvu nespremenjena.
Parametri tehnike
|
Predmet |
Enota |
Tehnični parametri |
|
|
Naprej del |
|||
|
Optični parametri |
|||
|
Prejemanje optične moči |
DBM |
-7 ~ +2 |
|
|
Optična izguba vračanja |
db |
>45 |
|
|
Optična sprejemna valovna dolžina |
nm |
1100 ~ 1600 |
|
|
Vrsta optičnega konektorja |
FC/APC, SC/APC ali jih določi uporabnik |
||
|
Vrsta vlaken |
En način |
||
|
PovezavaUspešnost |
|||
|
C/N |
db |
Večji ali enak 51 (-2dbm vhod) |
|
|
C/ctb |
db |
Večji ali enaki 65 |
Izhodna raven 108 dBμV Uravnotežen 6db |
|
C/CSO |
db |
Večji od ali enake 60 |
|
|
RF parametri |
|||
|
Frekvenčno območje |
MHz |
45 ~ 862/1003 (ali ga določi uporabnik) |
|
|
Ravna v pasu |
db |
±0.75 |
|
|
Fiksni naklon |
db |
2±0.5 |
|
|
Nazivna raven izhodne ravni |
DBμV |
Večji ali enaki 108 |
|
|
Največja izhodna raven |
DBμV |
Večji ali enaki 112 |
|
|
Izguba izhoda |
db |
Večji od ali enake 14 |
|
|
Izhodna impedanca |
Ω |
75 |
|
|
Fiksni ATT in EQ (pogosta uporaba) |
db |
2.3.4.5.6.7.9.13 (ali ga določi uporabnik) |
|
|
Povratni del |
|||
|
Optični parametri |
|||
|
Optična oddajna valovna dolžina |
nm |
1310 ± 10, 1550 ± 10 ali jih določi uporabnik |
|
|
Izhodna optična moč |
mw |
0.5, 1, 2 |
|
|
Vrsta optičnega konektorja |
FC/APC, SC/APC ali jih določi uporabnik |
||
|
RF parametri |
|||
|
Frekvenčno območje |
MHz |
5 ~ 65 (ali jih določi uporabnik) |
|
|
Ravna v pasu |
db |
±1 |
|
|
Vhodna raven |
DBμV |
72 ~ 85 |
|
|
Izhodna impedanca |
Ω |
75 |
|
|
Splošna uspešnost |
|||
|
Napajalna napetost |
V |
A: AC (150 ~ 265) V; B: AC (35 ~ 90) V. |
|
|
Temperatura delovanja |
stopinja |
-40~60 |
|
|
Temperatura skladišča |
stopinja |
-40~65 |
|
|
Relativna vlaga |
% |
Max 95% non - kondenzacija |
|
|
Poraba |
Va |
Manj kot ali enako 30 |
|
|
Dimenzija |
mm |
240(L)╳ 240(W)╳ 150(H) |
|

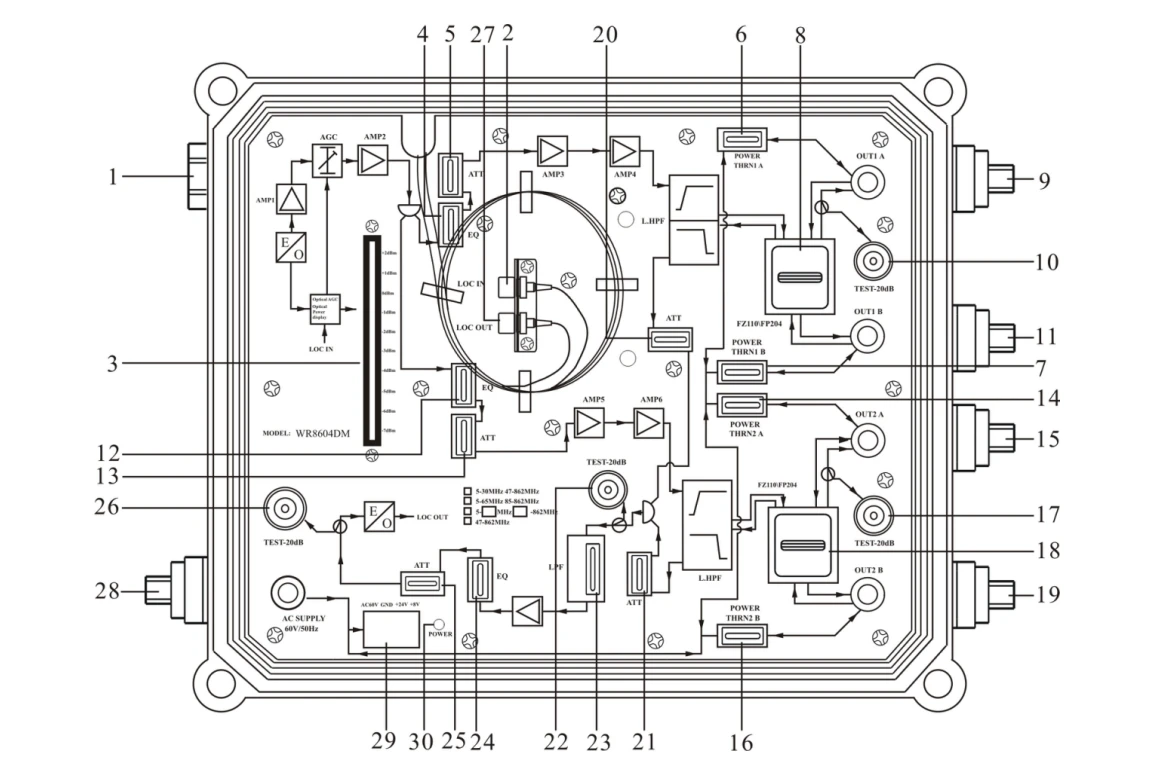

Strukturni diagram SR814DM Outdoor CATV optični sprejemnik
|
1. vhod optičnih vlaken |
2. |
3. Vhodna optična moč Indikator |
|
4. kanal 1 naprej RF EQ Nor |
5. Kanal 1 naprej RF ATT Nor |
6. kanal 1 nad - tok Vstavek 1 |
|
7. Channel 1 čez - tok Vstavek 2 |
8. izhodni kanal 1 kanal 1 (cepilnik) |
9. Channel 1 RF izhod a |
|
10. Channel 1 RF izhodni test (-20db) |
11. Channel 1 RF izhod B |
12. kanal 2 naprej RF EQ Nor |
|
13. kanal 2 naprej RF Att norter |
14. Channel 2 Over - tok Vstavek 1 |
15. Channel 2 RF izhod a |
|
16. Channel 2 Over - tok Vstavek 2 |
17. Channel 2 RF izhodni test (-20db) |
18. Izhod iz kanala 2 (Splitter) |
|
19. Channel 2 RF izhod B |
20. Channel 1 Reverse RF ATT Nor |
21. Kanal 2 Povratni RF ATT Nor |
|
22. RF test 1 (-20db) |
23. vzvratno nizko - Predaj filter |
24. Povratni RF EQ |
|
25. Povratni RF ATT |
26. RF RF test 2 (-20db) |
27. Adapter vzvratnih vlaken |
|
28. AC 60V Vhod moči |
29. Glavna vtičnica za napajanje |
30. Kazalnik moči |
