Ojačevalnik signala kabelske televizije

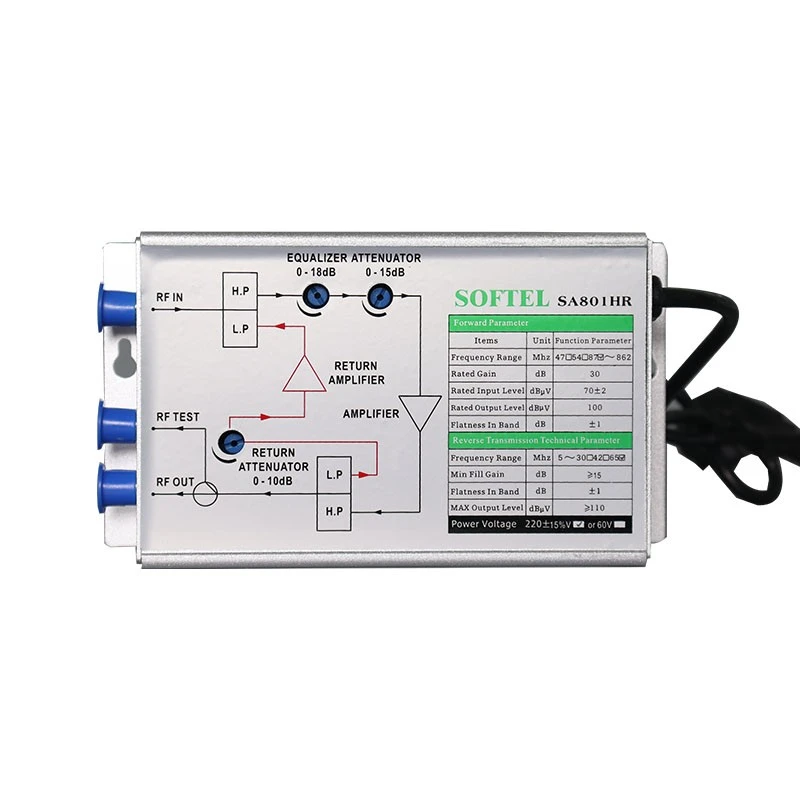

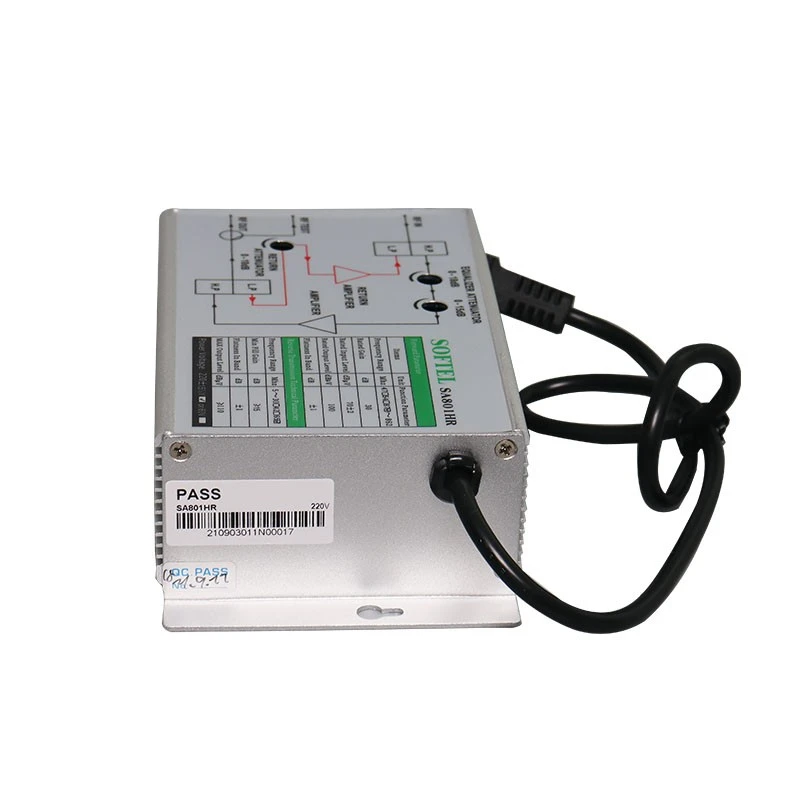

SA801HR RFOjačevalnik signala kabelske televizije
SA801HR dvosmerni ojačevalnik za notranje uporabnike je specializiran za gradnjo omrežja. Visoko kompaktno vezje in aluminijeva-zlitina, miza za vlečenje površine, dober indeks in fina oprema.
Značilnosti delovanja
Uporabite RF modul SOT-115 za inkapsulacijo pri dostopu, zanesljivo ne-liner. Izberite nizko{4}}šumno mikro-pulzno vezje, majhno popačenje in visoko razmerje S/N.
Nastavite EQ in ATT na pravo mesto, bolj priročno za odpravljanje napak.
Majhna poraba energije, visoka zanesljivost, dobro razmerje med zmogljivostjo in ceno.
PRINCIPNA RISBA
POJASNILO KONSTRUKCIJE
Parametri delovanja
|
Prenos naprej |
|||
|
Frekvenčno območje |
MHz |
(45) 85~862 |
|
|
Nazivni dobiček |
dB |
30 |
|
|
Min. pridobitev polnjenja |
dB |
Večje ali enako 30 |
|
|
Nazivna vhodna raven |
dBμV |
70±2 |
|
|
Nazivna izhodna raven |
dBμV |
100 |
|
|
Ravnost v pasu |
dB |
±1 |
|
|
Noise Figure |
dB |
Manjše ali enako 10 |
|
|
Povratna izguba |
dB |
Večje ali enako 114 |
|
|
C/CTB (84 PAL-D) |
dB |
Večje ali enako 58 |
|
|
C/CSO (84PAL-D) |
dB |
Večje ali enako 56 |
|
|
Razmerje med signalom in alternativnim šumom |
dB |
Manj ali enako 2 % |
|
|
Pridobite stabilnost |
dB |
± 1.0 |
|
|
Napetostni udar |
KV |
5 |
|
|
Povratni prenos |
|||
|
Frekvenčno območje |
MHz |
5~(30)65(ali določi uporabnik) |
|
|
Nazivni dobiček |
dB |
15 |
|
|
Ploskost v pasu |
dB |
±1 |
|
|
Noise Figure |
dB |
Manjše ali enako 12 |
|
|
Povratna izguba |
dB |
Večje ali enako 16 |
|
|
MAX izhodna raven |
dBμV |
Večje ali enako 110 |
|
|
Intermodulacijsko razmerje med nosilcem in drugim redom |
dB |
Večje ali enako 52 |
|
|
Razmerje med nosilnim in alternativnim šumom |
2% |
＜2 |
|
|
Splošni odziv |
|||
|
Napetost (50Hz) |
V |
A: AC (110-250) V; B: AC (35-60) V |
|
|
Poraba energije |
VA |
8 |
|
|
Impulzno odporna napetost |
Kv |
＞5 |
|
|
Dimenzija |
Mm |
178(L) x 100 (W) x55(H) |
|
