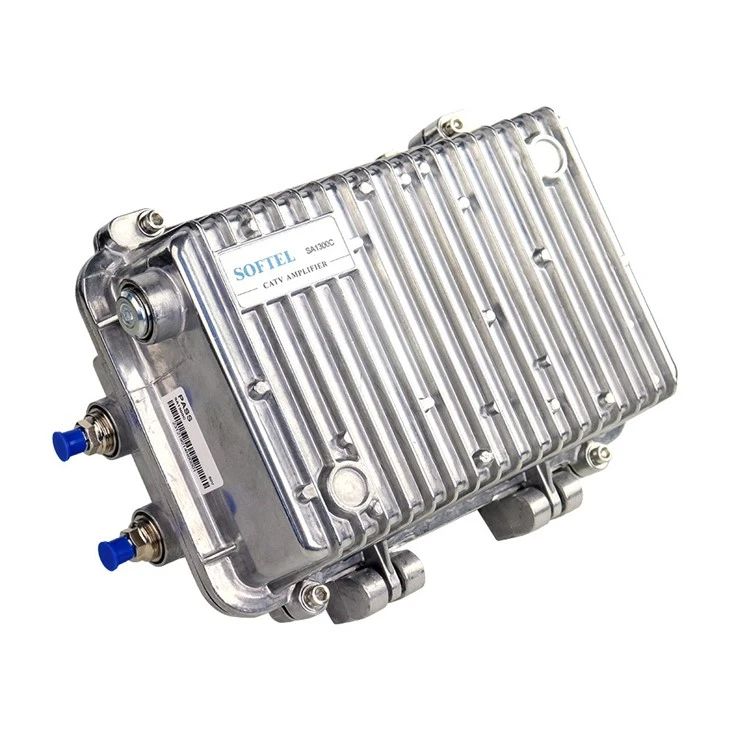

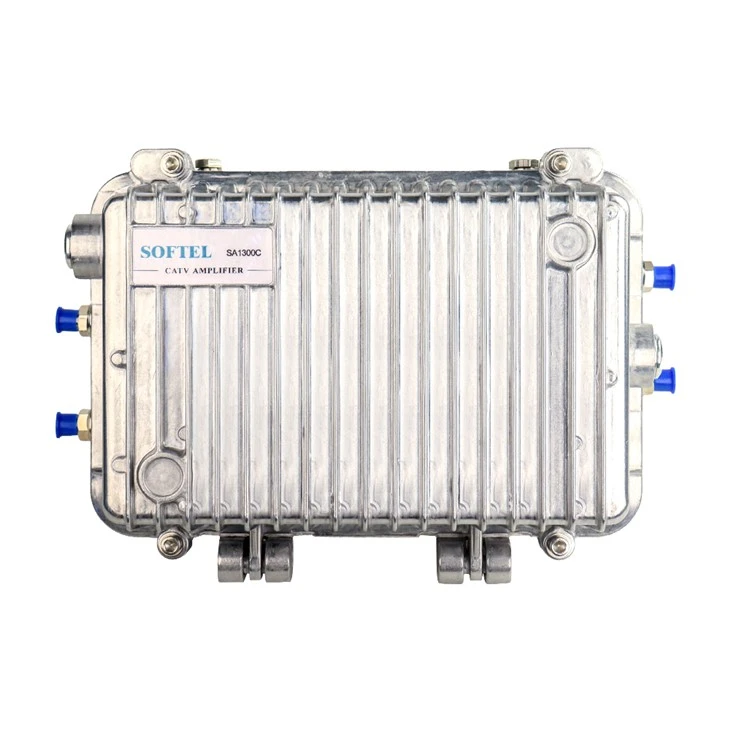

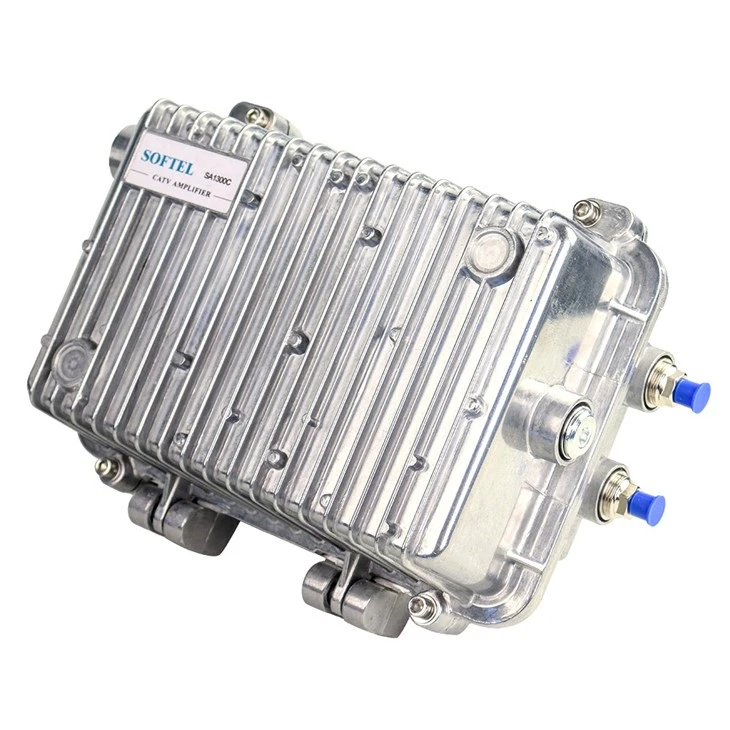

Predmet

Enota

Tehnični parametri

Naprej pot

Frekvenčno območje

MHz

47/54/85-862/1003

Nazivni dobiček

db

30

34

36

38

40

Minimalni polni dobiček

db

Večji ali enaki 30

Večji ali enak 34

Večji od ali enake 36

Večji od ali enake 38

Večji od ali enake 40

Nazivna raven vhoda

DBμV

72

Nazivna raven izhodne ravni

DBμV

108

Ravna v pasu

db

±0.75

Slika hrupa

db

Manj kot ali enaka 10

Izguba vračanja

db

Večji od ali enake 16

Slabljenje

db

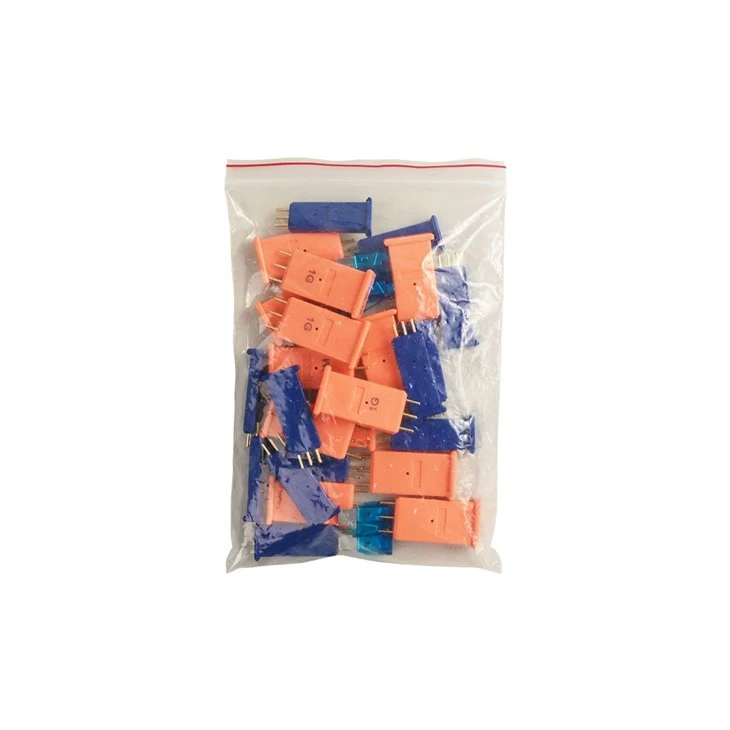

1-18 (fiksni vložek, 1DB stopnic)

Glede na zahteve uporabnikov

Ravnotežje

db

1-15 (fiksni vložek, 1DB stopnja)

C/ctb

db

65

Testni pogoj: 79 kanalov signal, izhodna raven: 85MHz/550MHz/860 MHz.

99DBUV/105DBUV/108 DBUV

C/CSO

db

63

Skupinska zamuda

ns

Manj kot ali enaka 10 (112,25 MHz/116,68 MHz)

AC Hum modulacija

%

< 2%

Pridobivanje stabilnosti

db

-1.0 ~ +1.0

Povratna pot

Frekvenčno območje

MHz

5 ~ 30/42/65

Nazivni dobiček

db

Večji od ali enake 20

Minimalni polni dobiček

db

Večji od ali enake 22

Največja izhodna raven

DBμV

Večji od ali enake 110

Ravna v pasu

db

±0.75

Slika hrupa

db

Manj kot ali enaka 12

Izguba vračanja

db

Večji od ali enake 16

Medsebojno razmerje med modulacijo drugega reda drugega reda

db

Večji ali enaki 52

Testni pogoj: Izhodna raven 110DBUV, testne točke: f 1=10 mhz, f 2=60 mhz, f 3= f2-f 1=50 mhz

Skupinska zamuda

ns

Manj kot 20 (57MHz/59MHz)

AC Hum modulacija

%

< 2%

Splošna uspešnost

Značilna impedanca

Ω

75

Preskusna vrata

db

-20±1

Napajalna napetost

V

A: AC (135 ~ 250) V; B: AC (45 ~ 90) V

Impulz vzdrži napetost (10/700 μs)

kV

> 5

Poraba energije

W

29

Dimenzija

mm

295 (L) × 210 (W) × 150 (H)

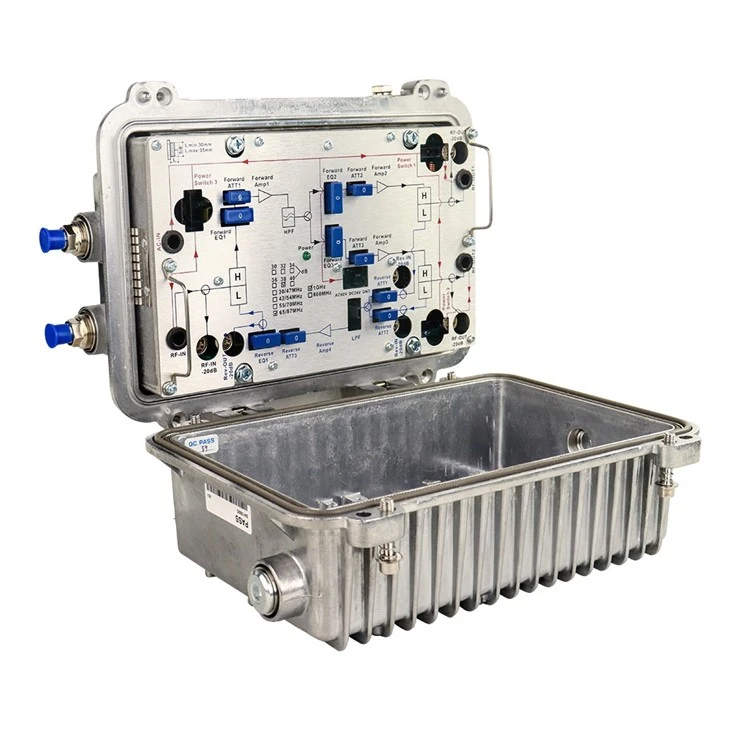

1

Forward Fixed Att Inderter 1

2

Forward Fixed EQ Inverter 1

3

Kazalnik moči

4

Naprej fiksni EQ Inderter 2

5

Forward Fixed Att Interter 2

6

Naprej fiksni EQ Inverter 3

7

Forward Fixed Att Interter 3

8

Samodejna varovalka 1

9

Prednji izhod 1 preskusna vrata (-20db)

10

RF izhodna vrata 1

11

Za nazaj vhodni preskusni preskusni vrata 1 (-20db)

12

RF izhodna vrata 2

13

Prednji izhod 2 preskusna vrata (-20db)

14

Auto varovalka 3

15

AC60V Vrata za napajanje

16

Napajanje

17

RF vhodna vrata

18

Poravnani vhodni preskusni vhod (-20db)

19

Preskusna vrata za nazaj (-20db)

20

Nazaj fiksni EQ Inverter 1

21

Nazaj fiksni att Inverter 3

22

Filter z nizkim prehodom

23

Za nazaj fiksni att Inverter 1

24

Nazaj fiksni att Inverter 2

25

Za nazaj vhodni preskusni vrata 2 (-20db)

26

Auto varovalka 2
