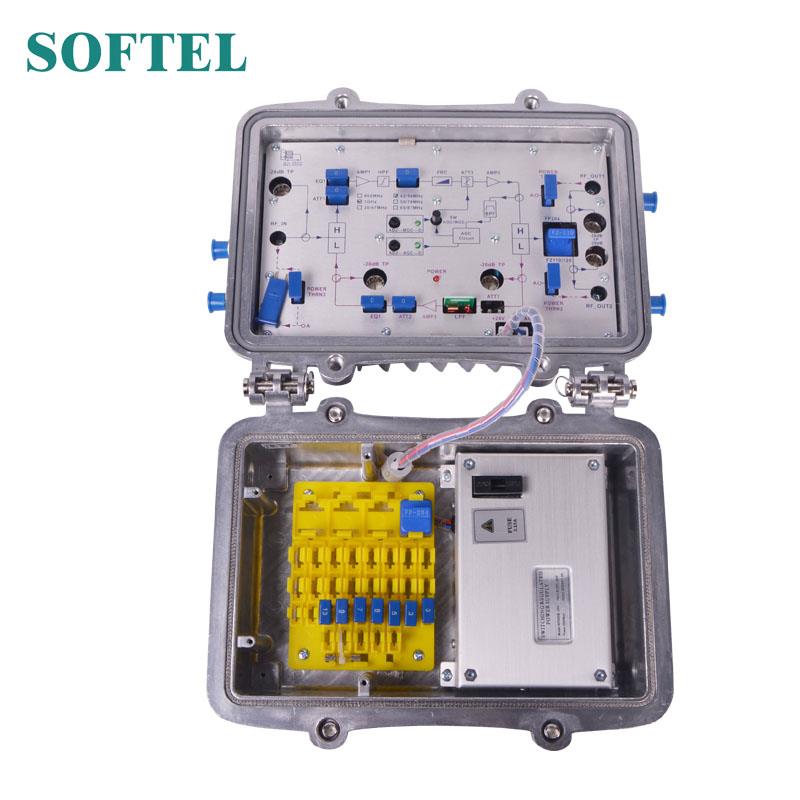

CATV ojačevalnik prtljažnika s povratno potjo
SA1200 zunanji dvosmerni ojačevalnik prtljažnikov AGC je nov ojačevalnik z visokim izkoristkom. Sprejema zrelo in optimizirano oblikovanje vezja, znanstveni in racionalni notranji postopek, visoko kakovostne materiale in vgrajen visokozmogljiv krmilni vez AGC, ki zagotavlja stabilen ojačitev in nizko popačenje. Ta CATV ojačevalnik prtljažnika s povratno potjo je oprema prve izbire za veliko in srednje veliko CATV dvosmerno prenosno omrežje.
Značilnosti izvedbe
■ Primernejše je odpravljanje napak zaradi vtičnega dvostranskega filtra, fiksnega izenačevalnika in slabljenja, izhodne pipe iz vtičnika in zaradi znanstvenih in razumnih spletnih mest za odkrivanje.
■ Vgrajen optimalno zasnovan visokozmogljiv krmilni tok AGC naredi nadzor in natančnejše delovanje signala.
■ Ojačevalnik prtljažnika CATV s povratno potjo lahko dolgotrajno neprekinjeno deluje v zunanjih slabih okoljskih razmerah, zaradi aluminijastega vodotesnega ohišja, visoko zanesljivega stikalnega napajanja in strogega sistema strele.
Parametri tehnike
Postavka | Enota | Tehnični parameter | ||||
Pot naprej | ||||||
Frekvenčni razpon | MHz | 47/85 ~ 860/1003 | ||||
Nazivni dobiček (@ FZ110) | dB | 30 | 34 | 36 | 38 | |
Najmanjši polni dobiček (@ FZ110) | dB | ≥30 | ≥34 | ≥36 | ≥38 | |
Nazivna stopnja vnosa | dBμV | 72 | ||||
Nazivna stopnja izhoda | dBμV | 106/108 | ||||
Ravnost v pasu | dB | ± 0,75 | ||||
Slika hrupa | dB | ≤ 10 | ||||
Vrnitev izgube | dB | ≥ 16 | ||||
ATT | dB | 1-18 (s fiksnim korakom 1 dB, izbira) | ||||
EQ | dB | 1-15 (fiksna, 1 dB koračna izbira) | ||||
C / CTB | dB | ≥67 | Preskusno stanje: 79 kanalov. | |||
C / CSO | dB | ≥69 | ||||
AGC Pilot Frekvenca | MHz | 168.25 (ali določi uporabnik) | ||||
AGC Značilno | dB | ± 4 (vhod) / izkoriščanje 0,5 (izhod) | ||||
Skupinska zamuda | ns | ≤ 10 (112,25 MHz / 116,68 MHz) | ||||
Signal razmerja Hum | % | <> | ||||
Pridobite stabilnost | dB | -1,0 ~ +1,0 | ||||
Povratna pot | ||||||
Frekvenčni razpon | MHz | 5 ~ 42/65 | ||||
Nazivni dobiček (@ FZ110) | dB | 12 | 16 | 20 | 24 | |
Najvišja izhodna raven | dBμV | ≥ 110 | ||||
Ravnost v pasu | dB | ± 0,75 | ||||
Slika hrupa | dB | ≤ 12 | ||||
Vrnitev izgube | dB | ≥ 16 | ||||
Intermodulacijsko razmerje drugega nosilca | dB | ≥ 52 | Preskusno stanje: izhodna raven 110dBμV, | |||
Skupinska zamuda | ns | ≤ 20 (57MHz / 59MHz) | ||||
Signal razmerja Hum | % | <> | ||||
Splošno značilno | ||||||
Karakteristična impedanca | Ω | 75 | ||||
Testna vrata | dB | -20 ± 1 | ||||
Napetost moči | V | A: AC （135 ~ 250） V ； B: AC （35 ~ 90） V | ||||
Impulzna odporna napetost (10 / 700μs) | kV | > 5 | ||||
Poraba energije | W | 22 | ||||
Dimenzija | mm | 260 （L） 200 （Š （╳ 130 （H） | ||||

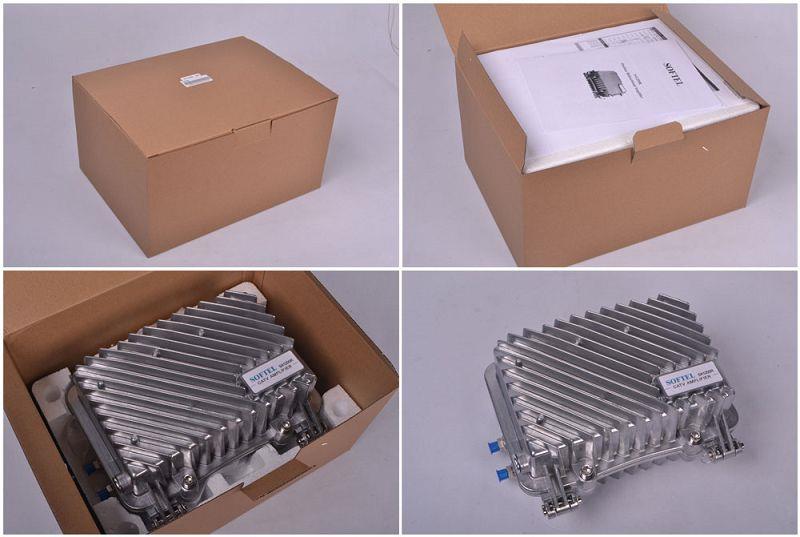

Paket
