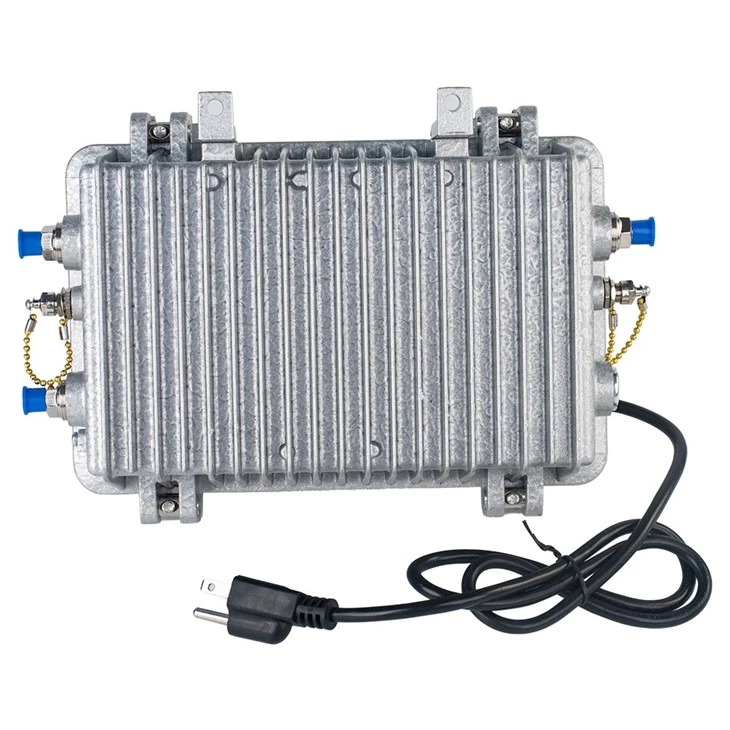

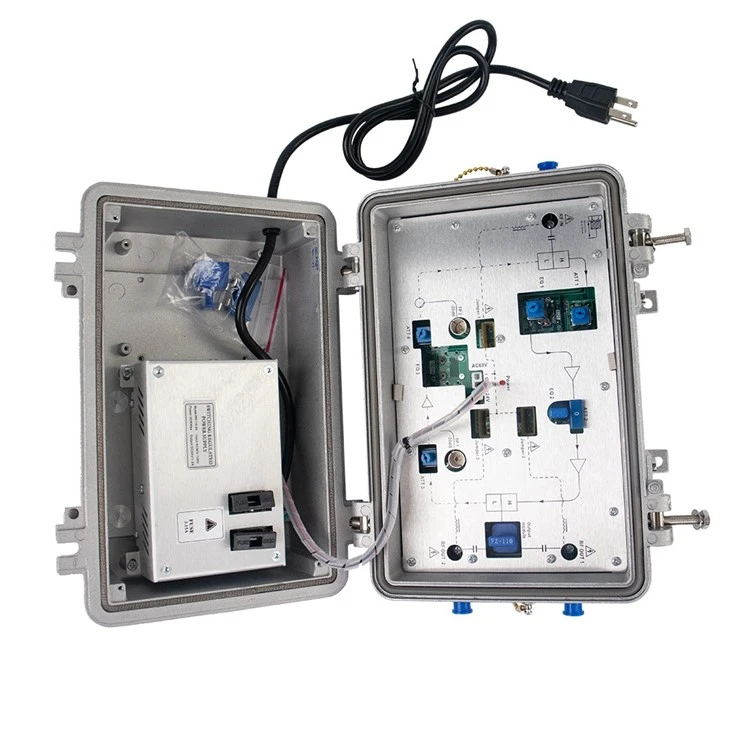

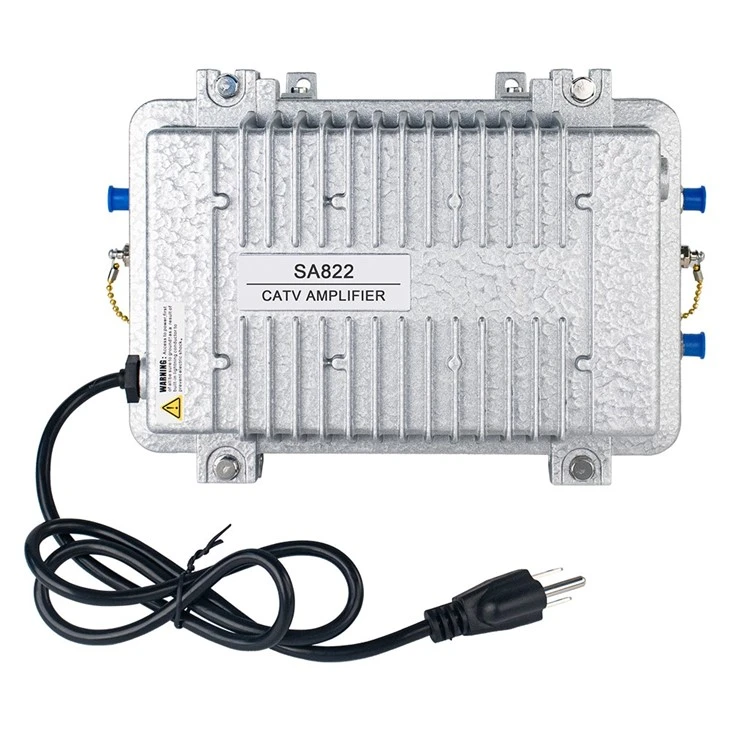

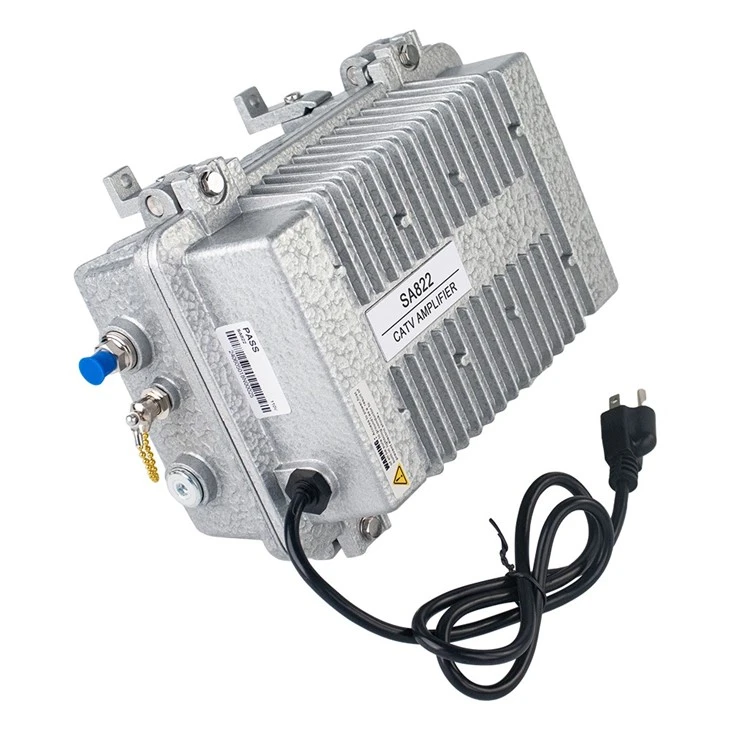

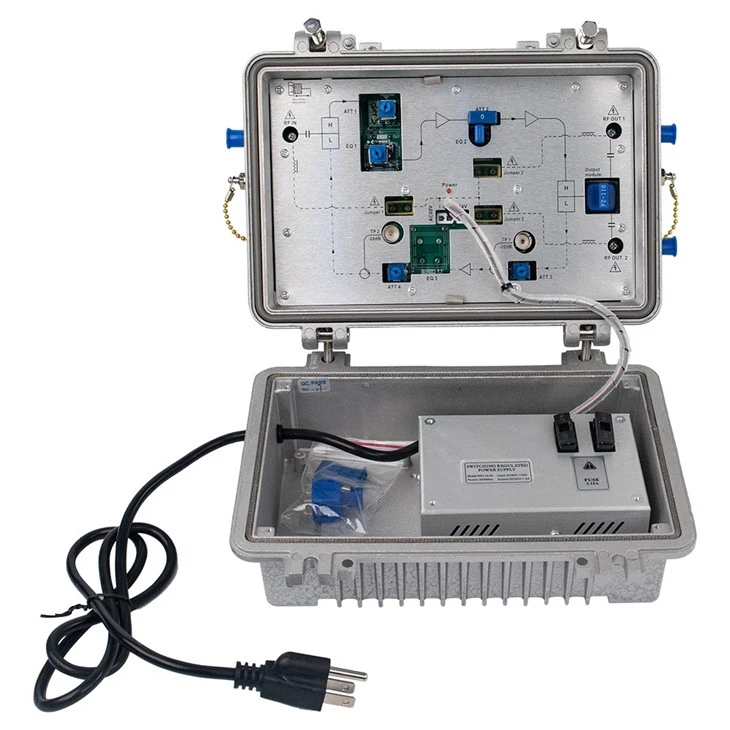

Zunanji RF ojačevalnik
Ustrezno se uporablja pri dvosmernem prenosu (lahko ga rezervirate) in izenačevanju signala večrazrednega trunk prenosa ali visoko zahtevanega distribucijskega omrežja. Sprejmite PHILIPS, NEC uvožene module za podvojitev moči. Zvočni predojačevalnik je nizkošumni ojačevalnik z mikrovalovno cevjo potisni in potegni za zagotovitev zadostnega ojačanja. Ima 1 vhod in 2 izhoda, vsaka povezava pa ima zaščito pred prevelikim tokom. Izhodno vejo ali distribucijo lahko spreminjamo po njej. Uporablja se dvojni izenačevalnik, tako da je prilagajanje ravnosti prenosa v več razredih preprosto in priročno. Dušilnik in izenačevalnik sta vtičnika, tako da lahko stranke izberejo fiksni ali nastavljivi slog. Visoko zanesljivo preklopno napajanje (ali linearno napajanje) ter stroga zasnova, odporna na vodo in proti grmenju, zagotavljata stabilno in dolgotrajno delo.
Ključne značilnosti zunanjega RF ojačevalnika
1. Ojačitev signala: povečajte moč prejetega RF signala in izboljšajte kakovost signala.
2. Zmanjšanje šuma: zmanjšajte šum v signalu in izboljšajte razmerje med signalom in šumom.
3. Razširjena pokritost: razširite pokritost brezžičnih komunikacijskih sistemov z izboljšanjem moči signala.
4. Nastavljivo ojačenje: Uporabniki lahko prilagodijo ojačenje ojačevalnika glede na svoje dejanske potrebe, da dosežejo najboljšo zmogljivost.
5. Dvosmerni prenos: Podpira ojačanje signalov navzgornje in navzdolnje povezave in je primeren za dvosmerne komunikacijske sisteme.
Specifikacije
|
Postavka |
Enota |
Tehnični Parametri |
||
|
Prenos naprej |
||||
|
Frekvenčno območje |
MHz |
47/54/85~862 |
47/54/85~750 |
47/54/85~550 |
|
Nazivni dobiček |
dB |
Večje ali enako 30 |
Večje ali enako 30 |
Večje ali enako 30 |
|
Ravnost v pasu |
dB |
±0.75 |
||
|
Nazivna vhodna raven |
dBμV |
72 |
||
|
Nazivna izhodna raven |
dBμV |
102 |
102 |
102 |
|
Nastavljivo območje ojačanja |
dB |
Nastavljivo: 0~15 dB, fiksno: 3,6,9, 12, 15 |
||
|
Nastavljivo območje naklona |
dB |
Nastavljivo: 0~24dB, fiksno: 6,9, 12, 15, 18 |
||
|
Noise Figure |
dB |
Manjše ali enako 12 |
||
|
CTB |
dB |
60 |
||
|
OCD |
dB |
60 |
||
|
Povratna izguba |
dB |
Večje ali enako 14 |
||
|
Vzvratni menjalnik |
||||
|
Frekvenčno območje |
MHz |
5~30/42/65 (ali določi uporabnik) |
||
|
Ravnost v pasu |
dB |
±0.75 |
||
|
Povratna izguba |
dB |
Večje ali enako 14 |
||
|
Nazivni dobiček |
dB |
0 ali 20 izbranih |
||
|
MAX izhodna raven |
dBμV |
Večje ali enako 110 |
||
|
Nastavljivo območje ojačanja |
dB |
0~15 |
||
|
Nastavljivo območje naklona |
dB |
0~10 |
||
|
Splošno odgovor |
||||
|
Napetost (50Hz) |
V |
A: ~(130-265) V, B:~(30-80)V ,C:~(90-130)V |
||
|
Thunder Stroke |
KV |
5 (10/700μS) |
||
|
Dimenzija |
mm |
270×215×118 |
||

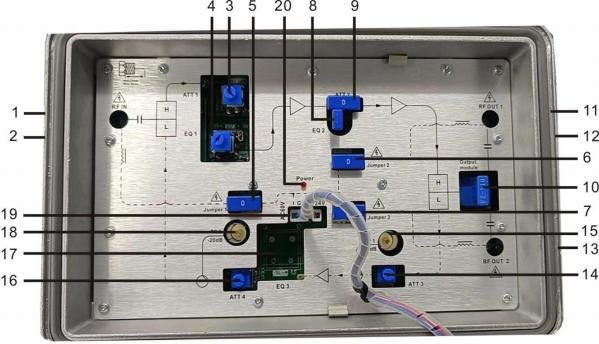

Struktura Diagram
Napetost vira napajanja: ~220V(A), ~60V(B) ~110V(C)
|
1. RF vhod |
2. -20dB vhodna RF testna vrata |
3. Naprej ATT1 |
|
4. Naprej EQ1 |
5. Napajalnik Pass Plug-in 1 |
6. Napajalnik Pass Plug-in 2 |
|
7. Napajalnik Pass Plug-in 3 |
8. EQ2 (-6dB) |
9. Vtičnik Forward ATT 2 |
|
10. Izhodna pipa ali razdelilnik (neobvezno) |
11. RF izhod 1 |
12.-30dB izhod RF testna vrata |
|
13. RF izhod 2 |
14. Povratni ATT1 |
15. Povratna RF testna vrata 1 |
|
16. Povratni ATT2 |
17. Obratni EQ |
18. Povratna RF testna vrata 2 |
|
19. Vhod za napajanje matične plošče |
20. LED za napajanje |
