Dvosmerni ojačevalnik

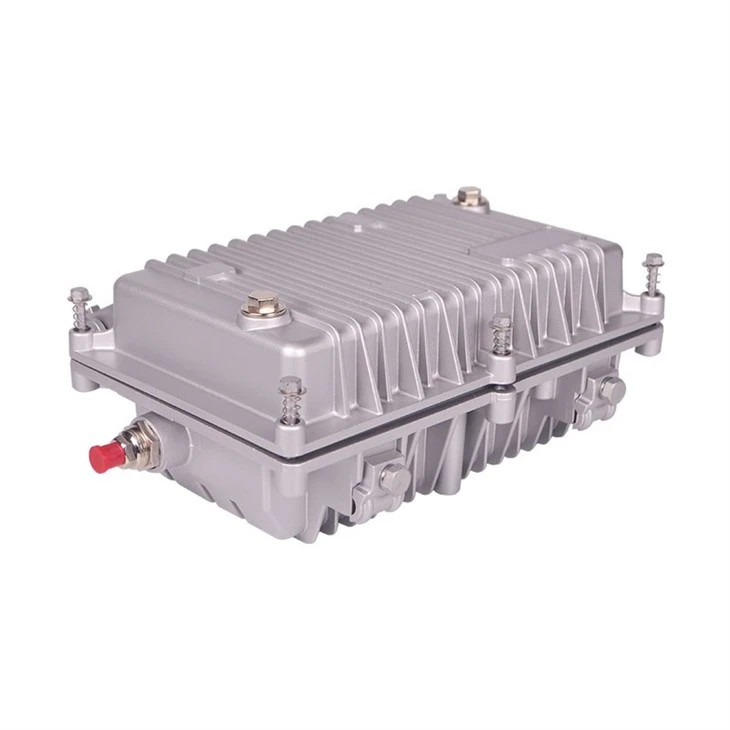

MLE-02-1G CATV BIDIREZALNI OMEJITELJ

MLE-02 je nekakšen dvosmerni ojačevalnik z enim vhodnim pristaniščem in enim izhodnim vhodom, ki se gibljejo od 28 dB do 41 dB, največji dobiček obrnjene poti pa lahko doseže 23 dB. Uporablja se lahko kot ojačevalnik prtljažnika v tradicionalnem koaksialnem omrežju, prav tako ga lahko uporabimo kot ojačevalnik linijskega razširitve v omrežju HFC. Njegova konstrukcija v rezervoarju je primerna za vzdrževanje.

MLE-02 sprejme dvostopenjski modul GAAS v prednji poti, ki dobiva razpon od 28 dB do 38/41 dB, tako da ga je mogoče široko uporabiti. Delovna napetost ~ 60V se napaja s kablom, delovna izmenična napetost pa je 35V ~ 90V, tako da lahko vhodna in izhodna vrata napajata naslednji ojačevalnik. MLE-02 lahko nastavite kot enosmerni način in v prihodnosti nadgradite na dvosmerni način.

MLE-02 vsebuje hibrid in napajanje RF ojačevalnika. Vodno odporno ohišje iz aluminija je primerno za delovanje na prostem. Različne komponente in možnosti lahko ustrezajo številnim različnim zahtevam.

Napajanje MLE-02 je SMPS (napajanje preklopa), ki je pritrjen v spodnji polovici rezervoarja. Vhodna napetost je ~ 35 ~ 90V, delovna pasovna širina pa 47 ~ 63MHz. Izhodna napetost je +24 v. DC izhodni tok lahko doseže 1.5A.

Značilnosti CATVDvosmerni Ojačevalnik

5-1002MHz, dvosmerni

Izhodni naklon in obrnjen izenačevalnik lahko odpravljamo s fiksnim atenuatorjem, 1db stopnic

Lahko določite frekvenco diplekserja

GAAS modul

35V-90V napajanje

Največja zmogljivost 15A

MTBF>50000 ur

Specifikacije

Naprej pot

MLE-02 lahko razdelimo na naprej in obrnjeno pot. Prednji vhod vsebuje izenačevalnik kabla (simulator) in fiksni atenuator. EQ območje izenačevalnika kabla (simulator) je 3 ~ 21DB/0 ~ 12DB, 1,5db/korak. Enako (simulator) se uporablja za kompenzacijo slabljenja različne frekvence pri prenosu in popravljanje vhodne ravni naprej. Atenuator se uporablja za prilagajanje vhodne ravni naprej na primerno vrednost.

Na prednji poti sprejema dvostopenjsko amplificira hibrid in zagotovi 28 ~ 41 milijard dobičkov. Pasovna širina je 54/87/105/258-1002MHz. V prvi fazi sprejema modul z nizkim hrupom ali GAAS, da predhodno ojača vhodni signal in modul GAAS z dvojno močjo v zadnji fazi, da se zagotovi minimalno nelinearno popačenje, ko izhajate na visoki ravni. Med dvostopenjskimi amplificiranimi moduli obstajajo atenutorji, frekvenčni korekcijski vezje in izenačevalci. Namestitev izenačevalcev je enaka kot fiksni atenutorji in jo je mogoče spremeniti glede na zahtevo. Vezje med dvostopenjskimi moduli je prilagoditi sprednji izhodni dobiček in RF izhodni naklon.

Enakomerni sklad vsebuje vgrajen 6DB fiksni izenačevalni vezje in spremenljivo vezje izenačevalnika, sestavljen iz fiksne atenuatorja in perifernega vezja, kar zagotavlja ojačevalnik, ki pridobi določen izenačen izhod.

Obstajajo -20db preskusni vhod za vhodna in izhodna vrata. Sprejema način usmerjenega spojanja in deluje brez zunanje obremenitve 75Ω.

REversed Pot

Za izbiro je na voljo obrnjena pasovna širina MBC-02, za izbiro pa je na voljo različna končna frekvenca (42/65/85/204MHz). Vhodni atenutorji, nizkoprepustni filtri, modul z reverznim ojačevalnikom in izenačevalci so vtični, kar je primerno spremeniti. Na izhodnih vratih obstajajo fiksni atenutorji in obratno ojačanje ojačanja se prilagodi z izhodnim atenuatorjem rattom (dobiček). Če obrnjen signal ne potrebuje ojačanja, lahko uporabnik izbere način prehoda.

Obrnjeno vezje izenačevalnika je sestavljeno iz fiksne atenuatorja in zunanjega vezja, da se uresniči 0-16 dB. Obrnjen izenačevalnik se uporablja za kompenzacijo izgube kabla med obrnjenim izhodom, obrnjenim vhodom naslednjega ojačevalnika in duplekserja. Za izpolnitev zahteve za izravnavo lahko uporabnik priključi fiksne atenutorje v položaju REQ:

NOTE: Reversed Execatizer vezje sprejme zasnovo podstavka, razvrstite specifikacijo z obrnjeno končno frekvenco. Req podstavek z različno frekvenco lahko spremenite, da spremenite SPŽivljenjefrekvencaodojačevalnik.

Obstaja preskusna točka -20 dB tako na vhodnem kot izhodnem vrat obrnjene poti. Preskusna točka deluje v načinu usmerjenega spojka, brez zunanje obremenitve 75Ω.
