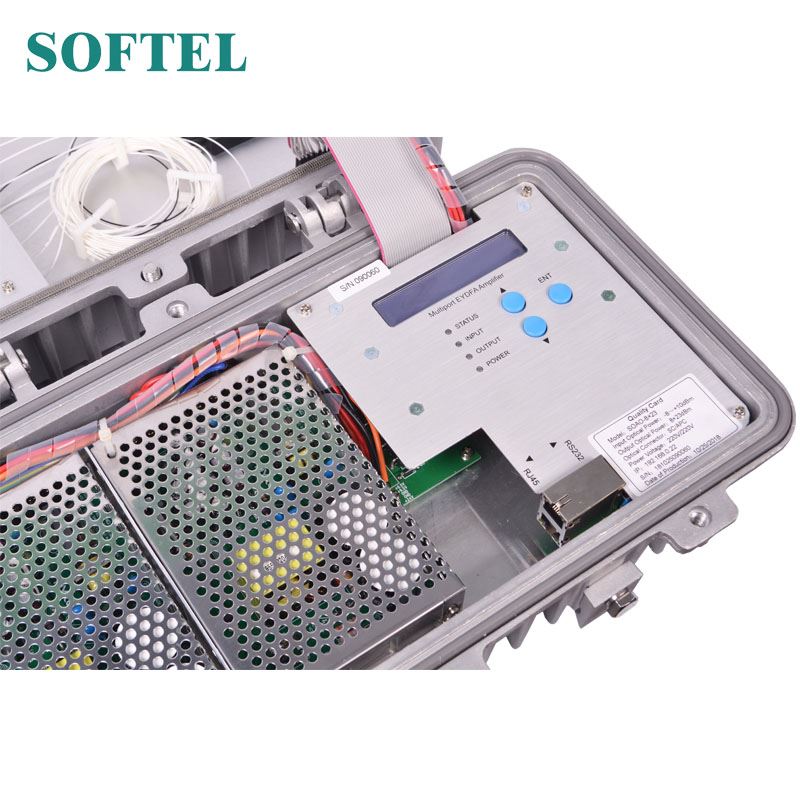

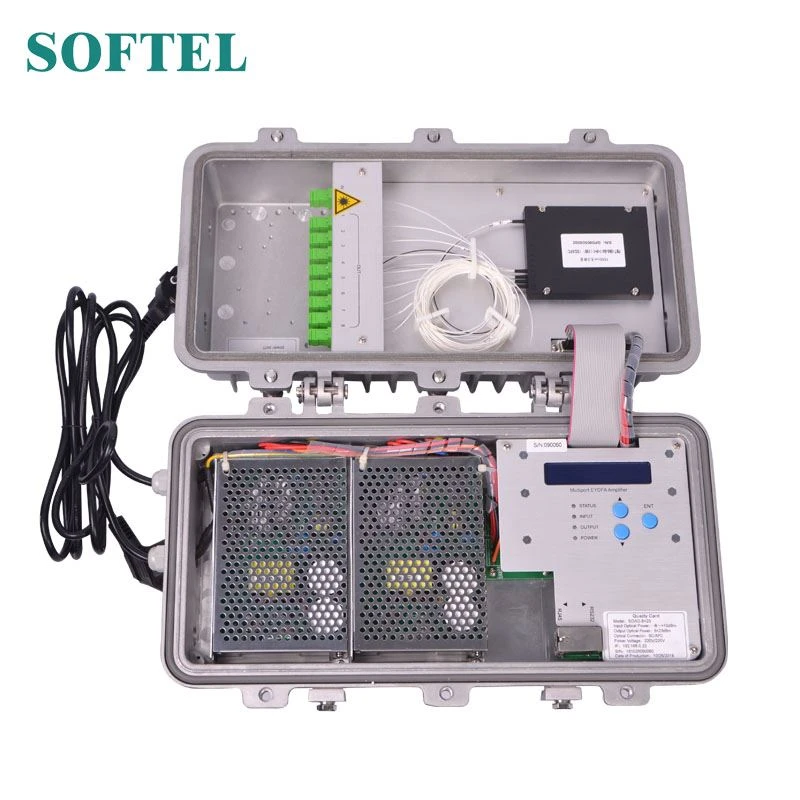

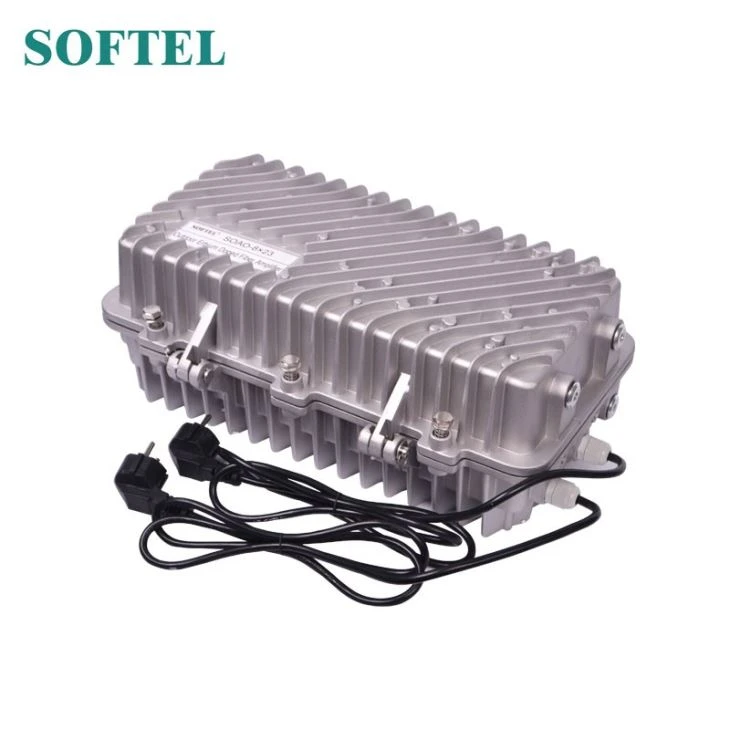

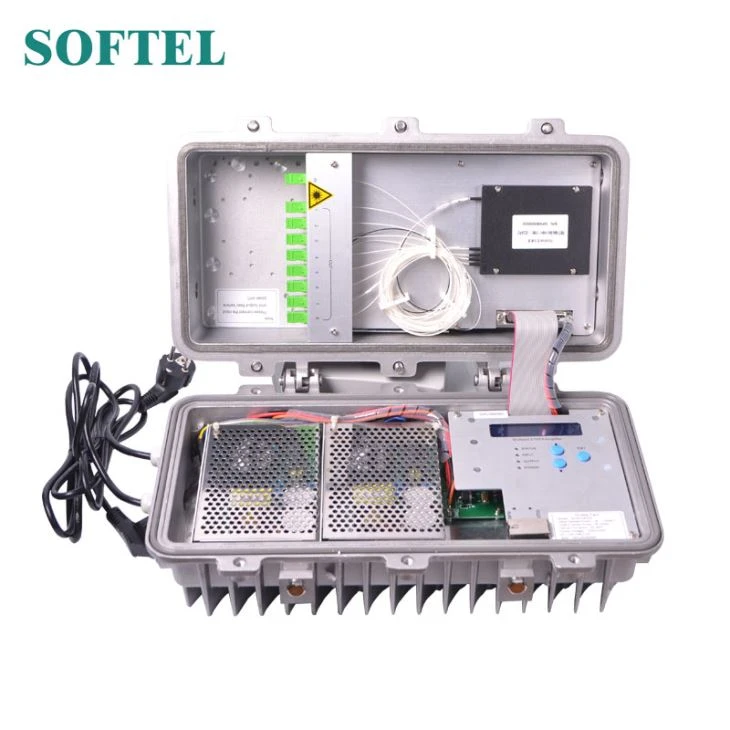

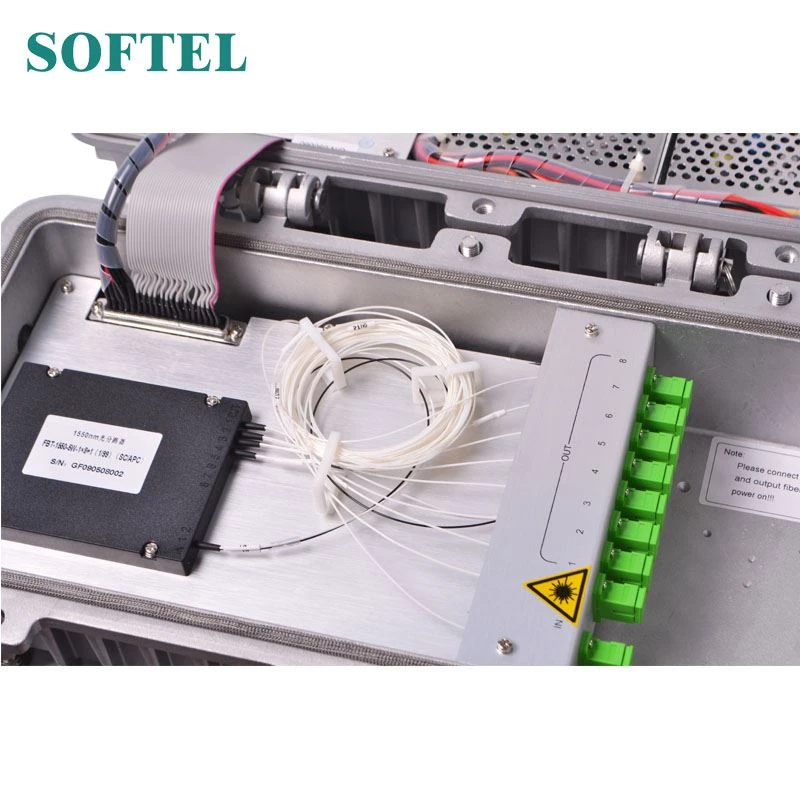

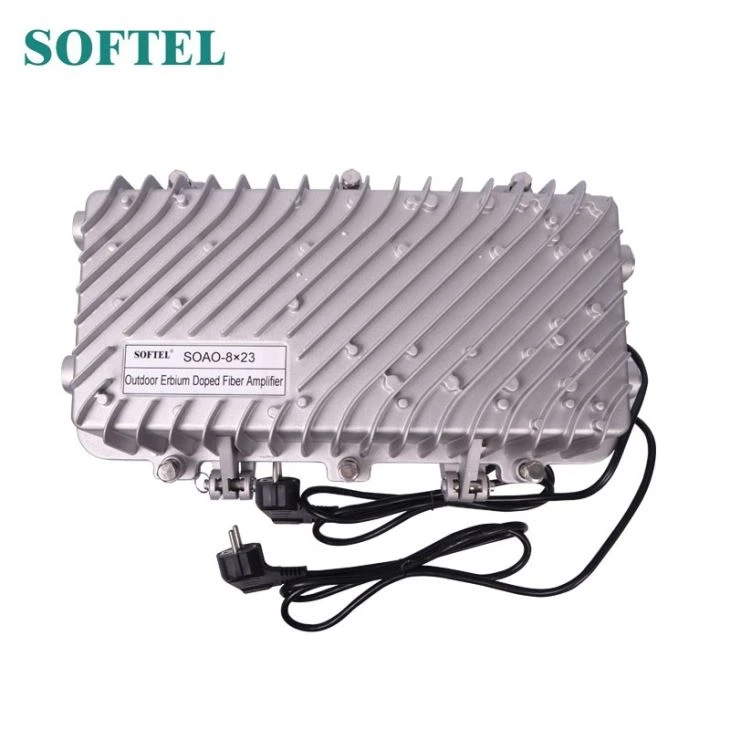

Zunanja EDFA
Zunanja EDFA
Opis izdelka
SOA1550series na prostem EDFA je CATV booster optični ojačevalnik s frekvenčnim pasom v 1540 ~ 1565nm. Tovrstni optični ojačevalnik je zasnovan za vhodni kanal ali 1 ~ 8 neprekinjenih tračnih kanalov (valovna dolžina ITU). Uporablja se najpogosteje in v primerjavi z drugimi optičnimi ojačevalniki v sistemu CATV.
Lastnosti izdelka
Delovna pasovna širina je 1540 ~ 1563nm
Je nizka raven hrupa, visoka moč in visoka zanesljivost
APC, ACC, ATC nadzorovana izbira (SOA1550 / P)
Ima zmogljivo nadzorno navodilo RS232
Na voljo so tri zunanje možnosti: 1U (19-palčni zaslon), 3D (12,4 ”, 3U, namizni) in modulator
Zunanjost 1U in 3D, ki ponuja statusni videz in diagnosticiranje napak z LCD, standardnim komunikacijskim vmesnikom RS232, funkcijo upravljanja omrežja SNMP
Uporaba 3D modelov za prilagajanje laboratorijem
Odlično razmerje med P / P na območju
Glavne aplikacije
Uporablja se za AM CATV, Digital CATV, DBS& MMDS, FTTP, FTTx PON in laboratorijska aplikacija.
Indeks tehnike zunanje EDFA
Izvedba | Kazalo | Doplačilo | ||||
| Min | Tip | Najv | ||||
Optična funkcija | Območje delovne valovne dolžine (λ) | (nm) | 1540 | 1563 | CATV | |
Vhodna moč | (dBm) | -10 | +10 | |||
Maksim izhodna moč | (dBm) | +10 | +26 | Pin=0dBm | ||
Območje nastavljive izhodne moči | (dBm) | -6 | 0 | SOA1550 / P | ||
| Število izhodnih vrat | 1 | 8 | SC / APC, FC / APC | |||
1 | 16 | LC / APC | ||||
Razlika vsake izhodne moči | (dB) | -0.5 | +0.5 | |||
Številka hrupa (Pin=0dBm) | (dB) | 6.3 | SOA1526 | |||
Izguba odvisnosti od polarizacije | (dB) | 0.3 | ||||
Povečanje odvisnosti od polarizacije | (dB) | 0.3 | ||||
Disperzija načina polarizacije | (ps) | 0.3 | ||||
Izolacija vhoda / izhoda | (dB) | 30 | ||||
Puščanje moči črpalke | (dBm) | -30 | ||||
Izguba odmeva | (dB) | 55 | APC | |||
Splošna značilnost | SNMP vmesnik za upravljanje omrežja | RJ45 | ||||
| Komunikacijski vmesnik | RS232 | |||||
Napajanje | (V) | 90 | 265 | 220VAC | ||
30 | 72 | -48VDC | ||||
23 | 25 | +24VDC | ||||
Poraba energije | (W) | 50 | ||||
Delovna temp. | (℃) | -5 | 65 | |||
Temperatura shranjevanja | (℃) | -40 | 80 | |||
Delovna relativna vlaga | (%) | 5 | 95 | |||
| Velikost (Š) × (D) × (V) | (mm) | 483×368×44 | 1RU (19&") | |||
| 315×391×133 | 3D (12,4&"; vrsta mize) | |||||
| 399×244×165 | Zunaj | |||||
Opomba: Izhodno moč lahko prilagodi uporabnik
