Mini EDFA

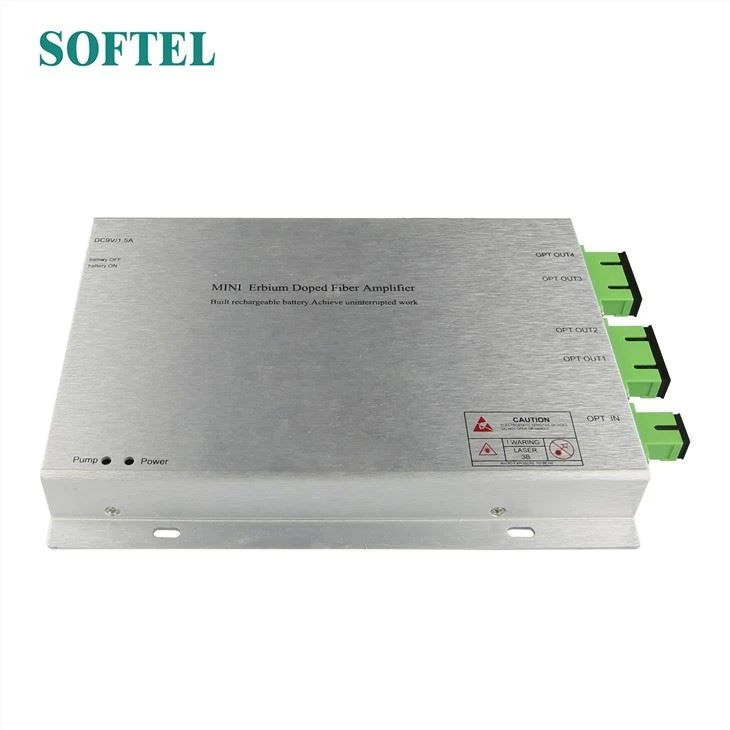

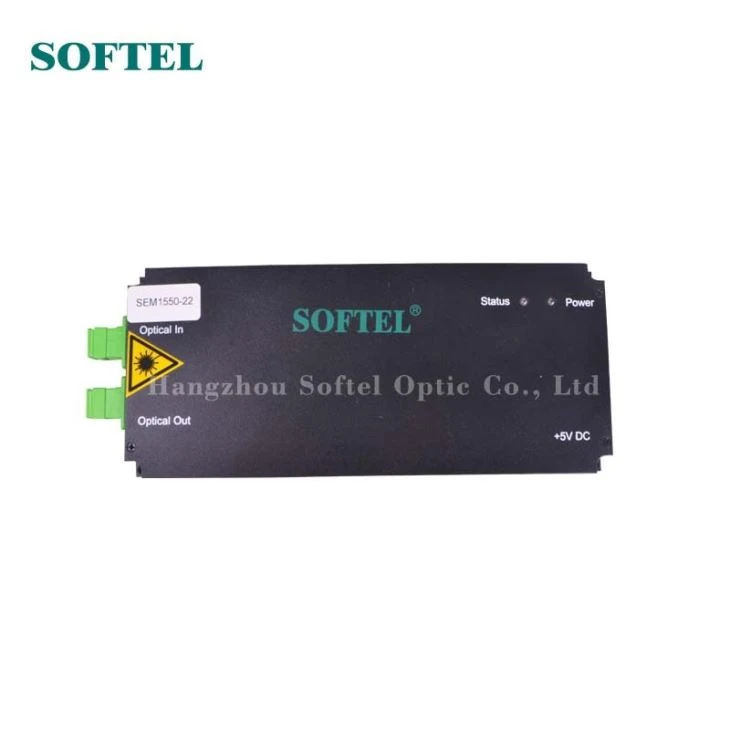

Mini EDFA SEM1550 je modul EDFA serije 1550nm podjetja SOFTEL. Sprejema JDSU ali Oclaro črpalni laser. Največji izhodi so 23dBm.

Pošlji povpraševanje

Predstavitev izdelka

Mini EDFA

Lastnosti:

1.Sprejme JDSU ozOclaročrpalni laser.

2.Prejema vlakna OFS.

3.SMT proizvodni postopek omogoča majhne velikosti, majhno porabo energije, vendar visoko stabilnost.

4. Uporablja se mikromonitor PCB.

5. Izhodno nastavljiv obseg je od 4 dbm do .50,5 dbm.

Diagram mini EDFA

Dodelitev pin

# PIN	Ime	Opis	Opomba
1	+5V	+5V napajanje
2	+5V	+5V napajanje
3	+5V	+5V napajanje
4	+5V	+5V napajanje
5	Rezerva	Ni povezave
6	Rezerva	Ni povezave
7	Tcase_alarm	Alarm=visoka @ vrednost primera, ki presega zgornjo mejo; Izhod
8	Lop_alarm	Izguba alarma izhodne moči, Alarm=visoka @ izhodna moč pod spodnjo mejo; Izhod
9	L_pump_alarm	Alarm=visok @ bodisi tok črpalke, ki presega zgornjo mejo; Izhod
10	T_pump_alarm	Alarm=visoka @ temperatura črpalke, ki presega zgornjo mejo; Izhod
11	Ponastaviti	Ponastavitev=Nizka; Običajno=visoko
12	+5V	+5V napajanje
13	BND	Tla
14	BND	Tla
15	BND	Tla
16	BND	Tla
17	BND	Tla
18	RS232-TX	Hitrost 9600 baudov; Izhod
19	LOS_alarm	Izguba alarma za vhodni signal, Alarm=Visoka @ vhodna moč pod spodnjo mejo nastavitve; Izhod
20	Rezerva	Ni povezave
21	EN_DIS	EN=Visoko @ vse črpalke so vklopljene; EN=Nizko @ vse črpalke so izklopljene; Vnos
22	RX232-RX	Hitrost 9600 baudov; vhod
23	Rezerva	Ni povezave
24	+5V	+5V napajanje
25	BND	Tla
26	BND	Tla

Parametri

Predmeti	mini EDFA
Model	1550-14~23
Izhod (dBm)	14~23
Vhod (dBm)	-10～10
Valovna dolžina (nm)	1530～1560
Izhodno nastavljiv obseg (dBm)	UP0.5, navzdol -4.0
Izhodna stabilnost (dB)	≤0.2
Polarizacijska občutljivost (dB)	＜0.2
Polarizacijska disperzija (PS)	＜0.5
Optična izguba vračanja (dB)	≥45
Konektor vlaken	FC / APC 、 SC / APC
Slika hrupa (dB)	Input 5 （0 dBm vhod）
Poraba energije (W)	12W
Napajanje (V)	+5V (zunanji 95-250V)
Delovna temp (℃)	-20～+60
Teža (kg)	0.25
