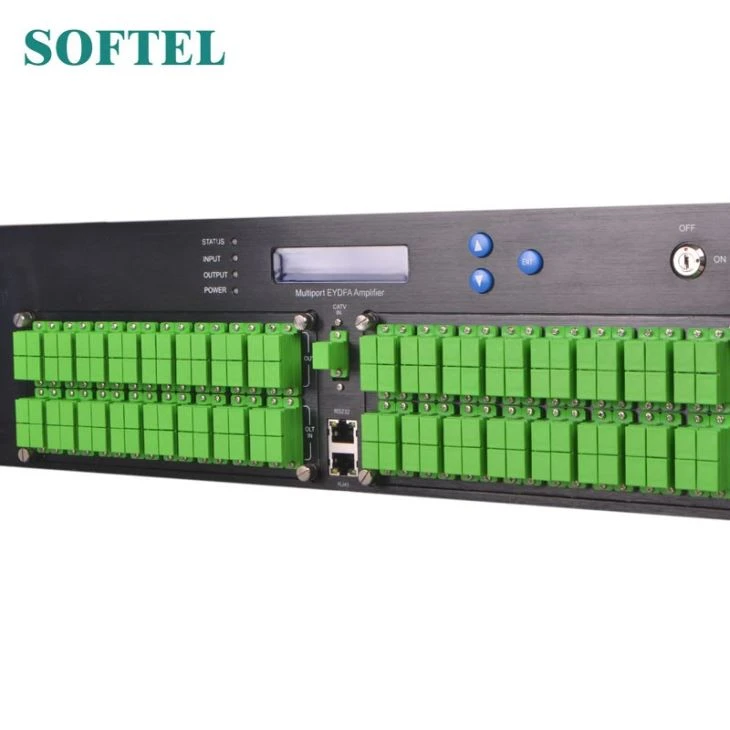

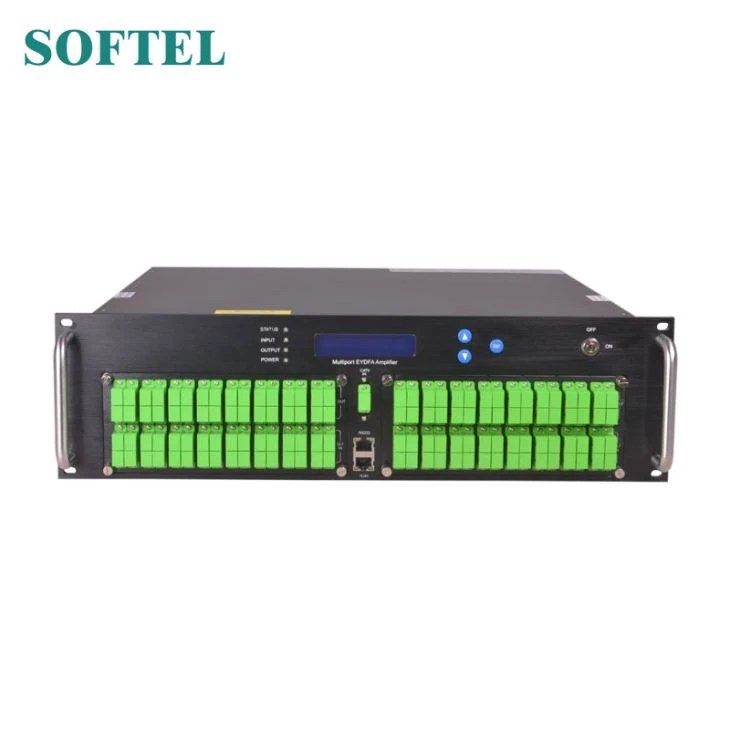

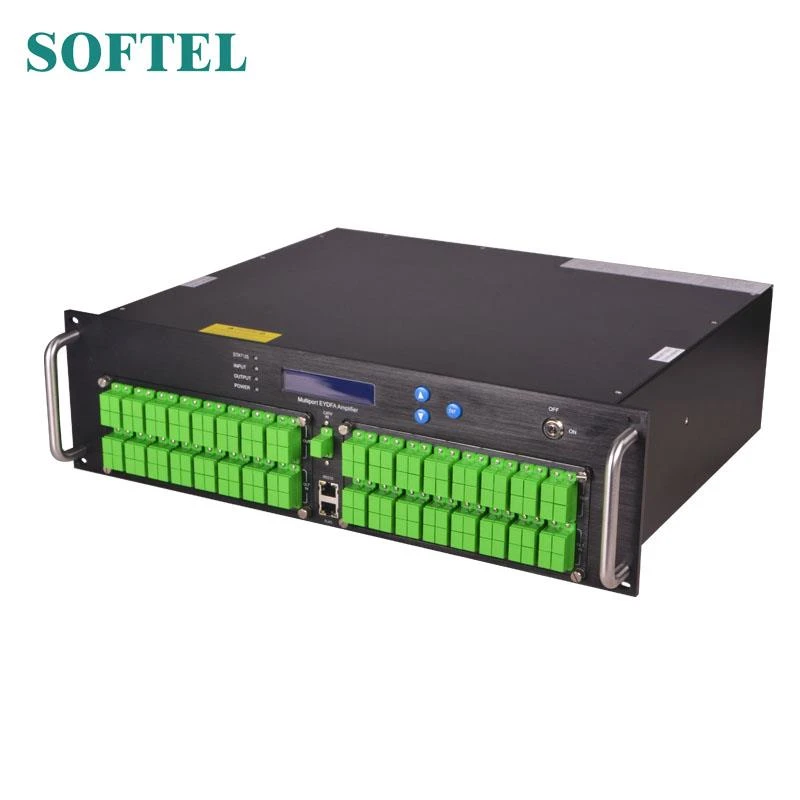

Optični ojačevalnik EDFA
Optični ojačevalnik EDFA je ojačevalnik vlaken in napajalnik, vgrajen v polico 1RU in 2RU. Zasnovan je za CATV in aplikacije za pasivno optično omrežje (PON), vključno s HFC in RFoG.
Značilnosti optičnega ojačevalnika EDFA
(1) Enojni / dvojni vhod po izbiri, vgrajeno optično stikalo za dvojni vhod, preklopno moč lahko nastavite s tipko na sprednji plošči ali s spletnim SNMP.
(2) Izhod je nastavljiv s tipkami na sprednji plošči ali spletnem SNMP, območje je navzdol 4dBm
(3) Vzdrževalna funkcija enkratnega dušenja 6dBm navzdol s pomočjo gumbov na sprednji plošči ali spletnega SNMP za lažje delovanje vročega vtiča z optičnimi vlakni brez izklopa naprave
(4) Izhod iz več vrat, lahko vgradi 1310/1490 / 1550WDM.
(5) Standardna vrata RJ 45 za daljinski nadzor, lahko zagotovimo izhodno pogodbo in spletni upravitelj po izbiri, prav tako pa je za posodobitev mogoče rezervirati vtičnike SNMP strojne opreme.
(6) Z laserskim ključem za vklop / izklop laserja.
(7) Z RF testno funkcijo.
(8) Sprejema JDSU ali Oclaro Pump laser
(9) Led prikazuje delovno stanje stroja

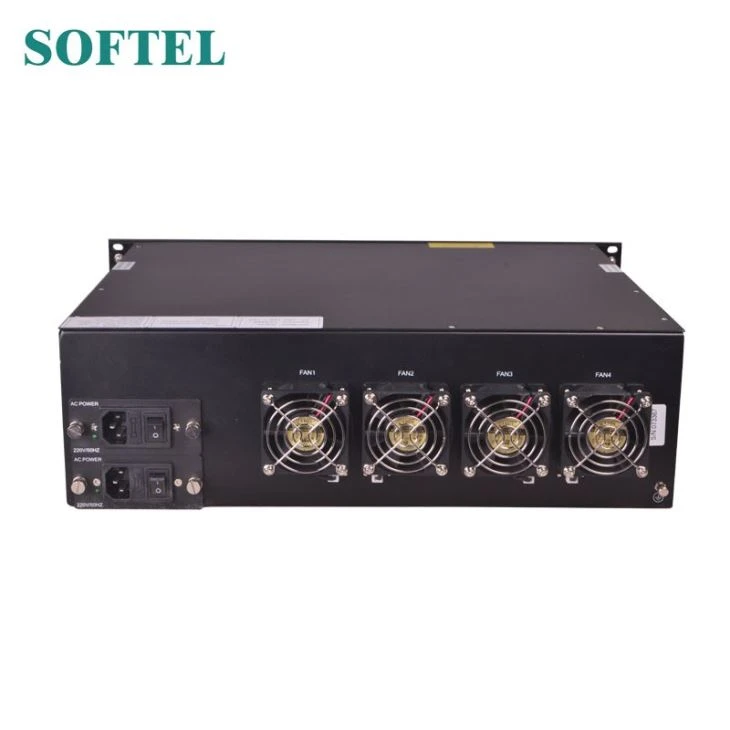

(10) Izbirna napajalna enota z dvojnim napajanjem, 90 V ～ 250 V AC ali -48 V DC
Glavni parametri
Predmeti | Parameter | |||||||||
Izhodna vrednost （ dBm ） | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
Izhodna moč （ mW ） | 1250 | 1600 | 2000 | 2500 | 3200 | 4000 | 5000 | 6400 | 8000 | 10000 |
Vhod (dBm) | -8 ～ +10 | |||||||||
Območje nastavitve izhoda (dBm) | Dol 4 | |||||||||
enkratno slabljenje navzdol (dBm) | Dol 6 | |||||||||
Valovna dolžina （ nm ） | 1540 ～ 1565 | |||||||||
Izhodna stabilnost (dB) | <±> | |||||||||
Optična izguba povratka （ dB ） | ≥45 | |||||||||
Fiber konektor | FC / APC 、 SC / APC 、 SC / IUPC 、 LC / APC 、 LC / UPC | |||||||||
Slika hrupa （ dB ） | <6,0 (vhod="" 0=""> | |||||||||
Spletna vrata | RJ45 (SNMP) | |||||||||
Poraba energije （ W ） | ≤80 | |||||||||
Napetost （ V ） | 220VAC (90 ～ 265) 、 -48VDC | |||||||||
Delovna temp. （ ℃ ） | -0 ～ 55 | |||||||||
Velikost （ mm ） | 370 (L) × 486 (Š) × 88 (V) | |||||||||
SZ （ Kg ） | 8 | |||||||||
Pomembne opombe
1. Izogibajte se očem neposredno izhodu.
2. Najprej izklopite napajanje in nato priključite ali izklopite obližni kabel
3. EDFA ima zelo majhen vpliv na OCD in CTB, vendar ima velik vpliv na C / N. Vhodna optična moč vpliva na C / N. Visok optični vhod postane višji C / N. Prosimo, glejte naslednje podatke. Najmanjši optični vhod naj bo 4dBm.
