Optična časovna domena reflektometer

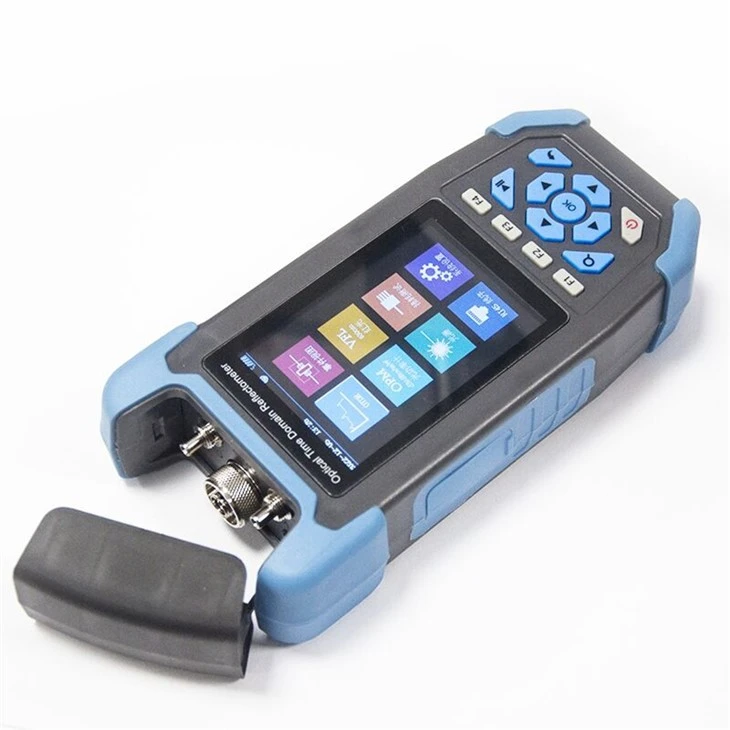

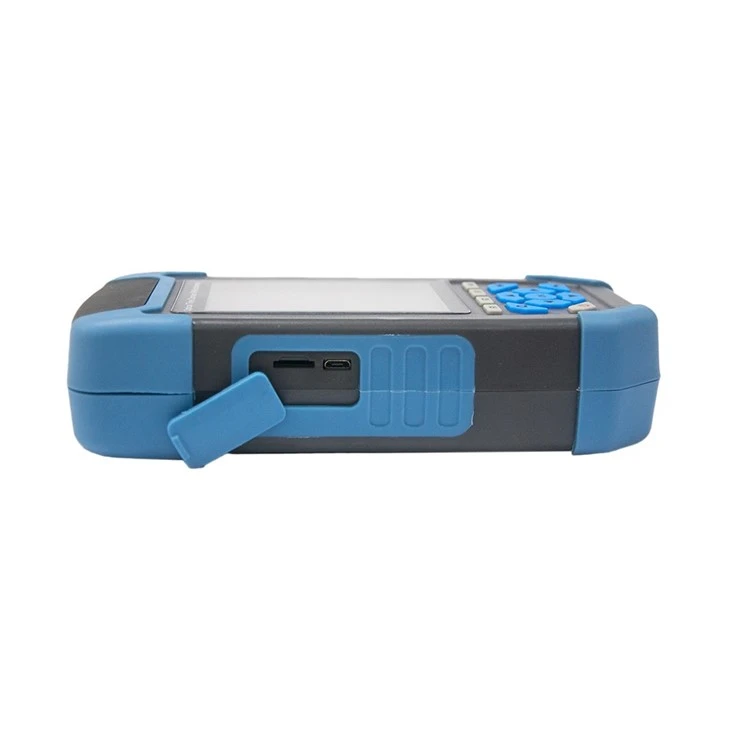

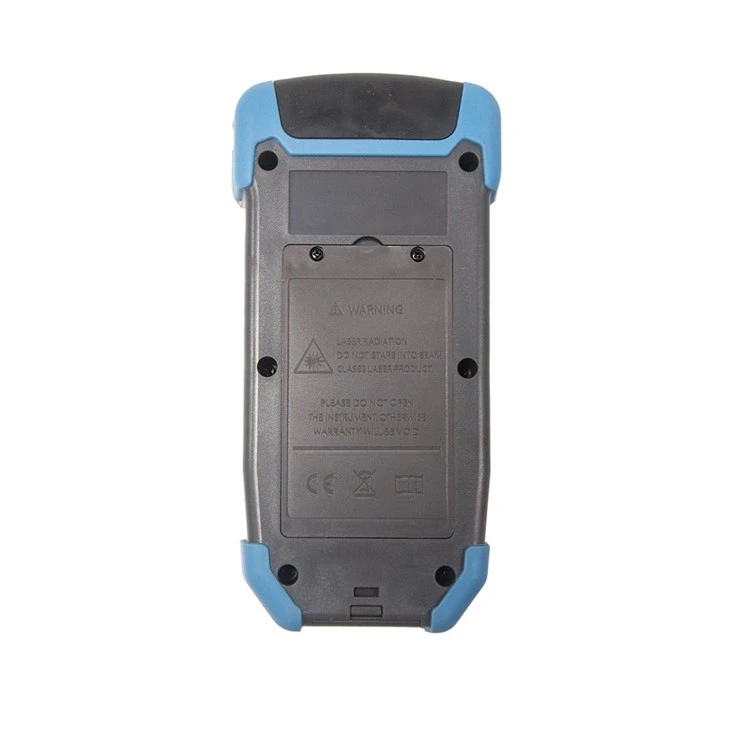

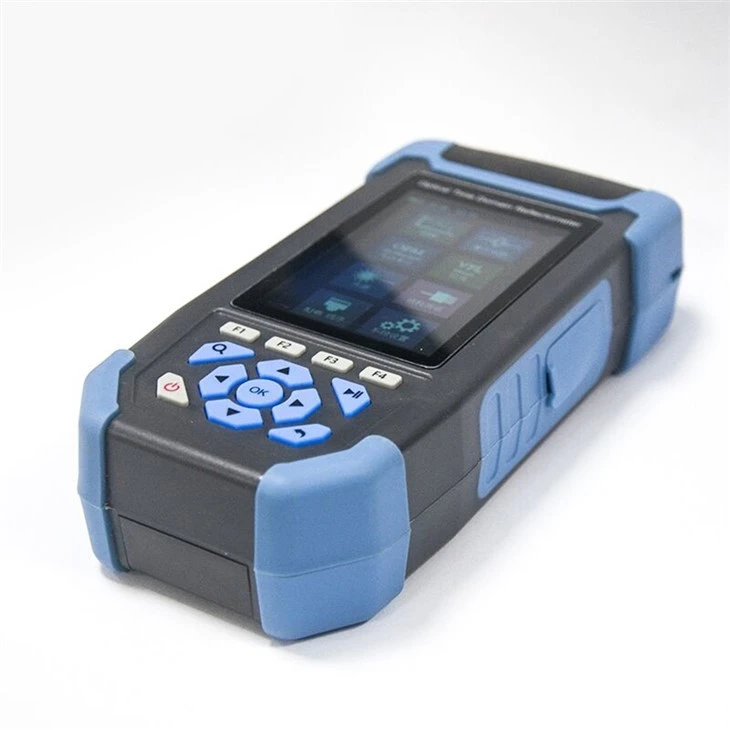

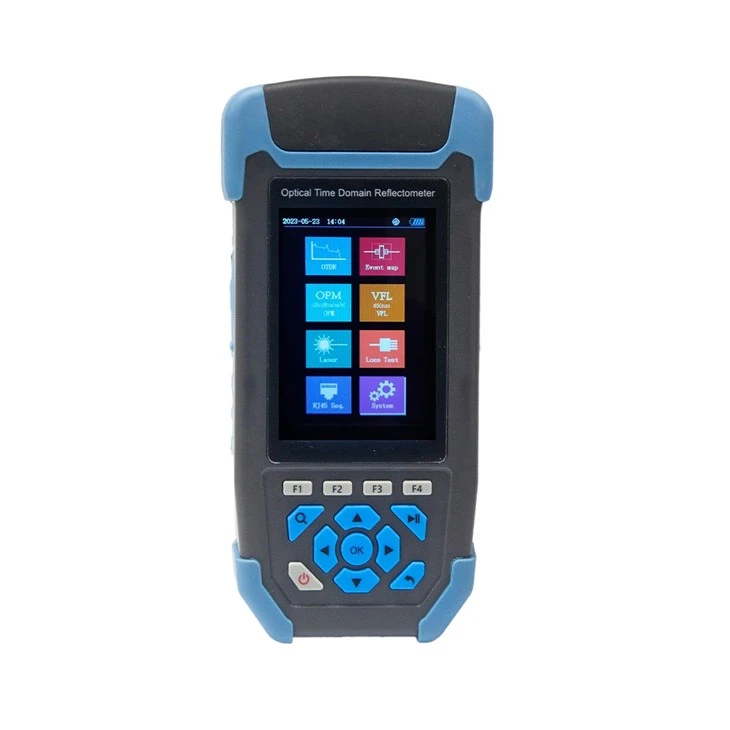

OTDR SFT3302SJ Optična časovna odbojnik
SFT3302SJ Mini-Pro OTDR se uporablja za FTTX in Access Network Construction in vzdrževanje, za preizkus prelomne točke vlaken, dolžino, izgubo in samodejno zaznavanje vhodne svetlobe, samodejni test s pomočjo enega ključa. Tester je kompakten s 3,5-palčnim barvnim LCD zaslonom, novo plastično zasnovo lupine, odporno na udarce in odporno na kapljico. Tester združuje tudi 8 funkcij z zelo integriranimi OTDR, zemljevidi dogodkov, stabilnim svetlobnim virom, optičnim merilnikom moči, vizualnim lokatorjem napak, lektoriranjem zaporedja kabla, funkcijami IL in osvetlitve. Lahko bi hitro odkrilo prelomno točko, Universal Connector, 600 notranjega pomnilnika, TF kartice, shranjevanje podatkov USB in vgrajeno litijevo baterijo 4000mAh, USB polnjenje. It je dobra izbira za dolgoročno delo na terenu.
Tehnične specifikacije
|
Mini-ProOtdr |
||
|
Model |
SFT3302SJ |
|
|
Valovna dolžina |
1310/1550nm ali 1610nm ± 20nm spletno testiranje |
|
|
Vrsta vlaken |
G.652 SM vlakna |
|
|
Dinamični razpon |
24db |
|
|
Slepa cona dogodka |
3m |
|
|
ATT Slepo cono |
8m |
|
|
Preskusni razpon |
10m ~ 60km |
|
|
Širina impulza |
5ns ~ 10US |
|
|
Natančnost |
± (1m+interval vzorčenja +0.005 ％ × testna razdalja) |
|
|
Natančnost izgube |
± 0,2 dB/dB |
|
|
Točke vzorčenja |
16k~128k |
|
|
Ločljivost vzorčenja |
0.05m~8m |
|
|
Natančnost odseva |
± 3DB |
|
|
Shranjevanje podatkov |
Notranja: večja ali enaka 600; zunanja: TF kartica |
|
|
Raven laserske varnosti |
Raven razreda |
|
|
Oblika datoteke |
SOR standardna oblika datoteke |
|
|
Priključek |
FC/APC (zamenljiva SC, ST) |
|
|
OPM |
||
|
Valovni razpon |
800NM ~ 1700NM |
|
|
Vrsta vmesnika |
Univerzalni skupni FC/SC/ST |
|
|
Preskusni razpon |
-50dbm -+26 dbm |
|
|
Negotovost |
±5% |
|
|
Identifikacija frekvence |
CW/270/330/1K/2kHz |
|
|
Kalibracijska valovna dolžina |
850/1300/1310/1490/1550/1577/1625NM |
|
|
Ls |
||
|
Vrsta LD |
Fp-ld |
|
|
Izhodna valovna dolžina |
1610nm ± 20nm |
|
|
Izhodna moč |
Večji ali enak -5dbm |
|
|
Frekvenca modulacije |
270/330/1K/2kHz |
|
|
Stabilnost |
CW, ± 0,5 dB/15min (test po 15 minutah predgrevanja) |
|
|
Priključek |
FC/APC (zamenljiva SC, ST) |
|
|
Vfl |
||
|
Delovna valovna dolžina |
650nm ± 20nm |
|
|
Izhodna moč |
Večji ali enak 10mW |
|
|
Način |
CW/1Hz/2Hz |
|
|
Priključek |
FC/SC/ST |
|
|

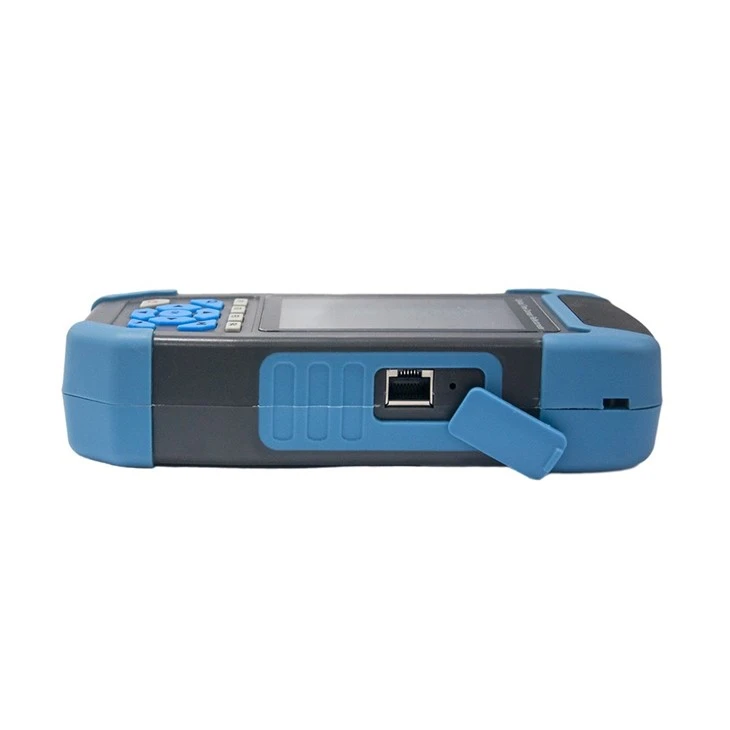

RJ45 Merjenje dolžine kabla |
||
|
Preskusni razpon |
300m |
|
|
Drugi parametri |
||
|
Zavzemanje |
3,5 palčni barvni LCD |
|
|
Podatkovni vmesnik |
Mikro USB |
|
|
Zunanje pomnilnik |
TF kartica |
|
|
Napajanje |
Polimer li-battery: 3,7V, 4000mAh Power Adapter: 5VDC, 2A |
|
|
Življenjska doba baterije |
Pripravljenost ＞ 20h; merjenje časa ＞ 12h |
|
|
Delovna temperatura |
-10 stopinj -+50 stopnja |
|
|
Temperatura skladišča |
-40 stopinj -+70 stopinja |
|
|
Relativna vlaga |
0-95 ％ Ne kondenzacija |
|
|
Teža |
Manj kot ali enak 350 g |
|
|
Dimenzija |
173 mm × 82 mm × 37 mm |
|
|
Funkcije: oTDR/OPM/Ls/Vfl/Rj45Zaporedje/Izguba vstavitve /Svetilka |
||
Seznam konfiguracije
|
Ne |
Ime |
QTY |
Pripomba |
|
1 |
Tester |
1 |
Baterija vključujejo |
|
2 |
Adapter |
1 |
|
|
3 |
Podatkovna linija |
1 |
|
|
4 |
CD (programska oprema za analizo, uporabniški priročnik) |
1 |
|
|
5 |
Uporabniški priročnik |
1 |
|
|
6 |
Priključek SC/APC |
1 |
|
|
7 |
Kalibracijsko certifikat |
1 |
|
|
8 |
Kvalifikacijsko potrdilo/storitev garancije |
1 |
|
|
9 |
Očistite rezine bombaža |
10 |
|
|
10 |
Instrumentna torba |
1 |
