Prikaz izdelka

Optični OTDR



Optični reflektometer v časovni domeni (OTDR) pridobi in analizira informacije povratnega sipanja in odbojne svetlobe, ki se širi v vlaknu, na podlagi povratnega sipanja svetlobe in Fresnelovega odbojnega principa, da dobi dolžino, izgubo, točke napak, povratno izgubo svetlobe, izgubo konektorja itd. . Je bistveno orodje za gradnjo, postavitev in vzdrževanje optičnih kablov.

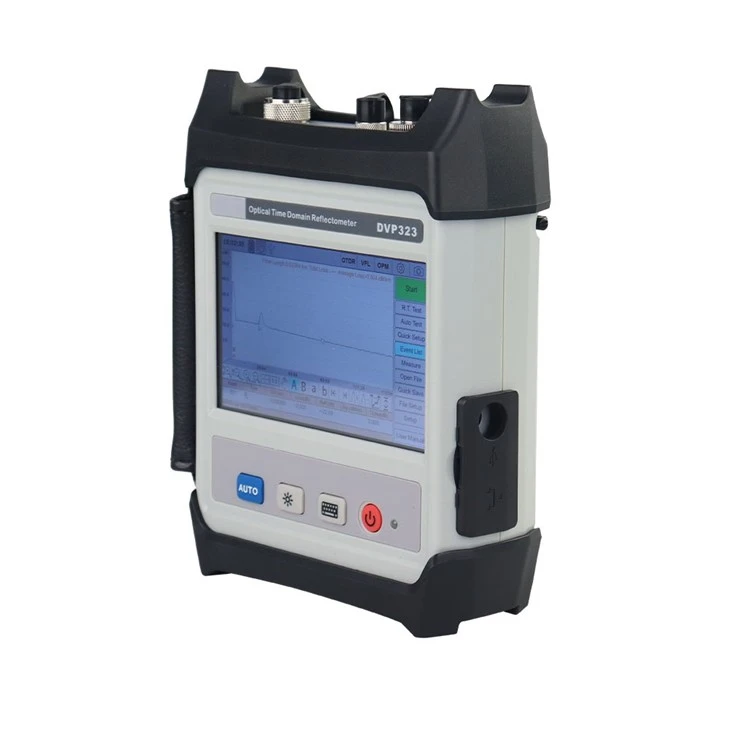

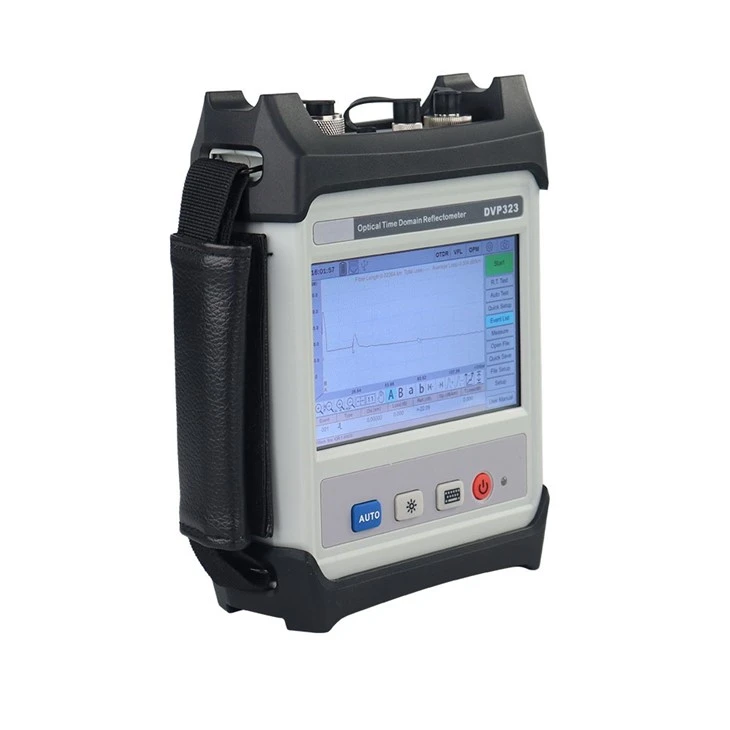

Serija DVP323 je visoko zmogljiv prenosni OTDR, predstavljen leta 2017. Ta serija izdelkov vključuje nekatere nove tehnike, kot sta zaslon na dotik in analiza v realnem času. Optimiziran vmesnik omogoča bolj priročno delovanje. Medtem sta OPM in VFL standardna dodatna oprema. Je najboljše orodje za gradnjo vlaken, uvajanje in vzdrževanje.





Lastnosti



5-palčni zaslon na dotik, visoka ločljivost 800 × 480 pik

Kompaktna konstrukcija, lažja, tanjša in manjša

Izjemna zmogljivost na kratke razdalje; najmanj 0.8m mrtvo območje dogodka; najmanj 4 m atenuacijske mrtve cone

Podpira dinamični razpon od 28 dB do 36 dB za različne zahteve aplikacij

Priročen in hiter dizajn UE

Podpira OPM in VFL

Popolni podatkovni vmesniki, kot so LAN, USB itd



Specifikacija



Model	Valovna dolžina (nm)		Dinamični razpon (dB)	Mrtva cona dogodka (m)	Mrtva cona slabljenja (m)
DVP323	1310±20/1550±20		34/32	<3m	<25m
Razdalja (km)		5m-160km
Širina impulza (ns)		5ns~20μs (5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs, 5μs, 10μs, 20μs)
Čas merjenja		uporabniško določeno (pametna povezava), s funkcijo merjenja v realnem času
Natančnost razdalje (m)		±(1m +0.001%×razpon + ločljivost vzorčenja)
Natančnost slabljenja		±0.05dB/dB
Meja izgube (dB)		0.01 dB
Ločljivost izgube (dB)		0,001 dB
Ločljivost vzorčenja (m)		0.1m
Mesta vzorčenja		128000
Shranjevanje podatkov		3000 predmetov



Drugi indikatorji

tip LCD	5-palčni TFT barvni LCD
Laserski adapter	FC/PC, SC/PC (možnost)
Vmesnik	USB
Baterija	vgrajen čas polnjenja litij-ionske baterije za ponovno polnjenje<4 hours working time >8 ur
Moč	AC vhod: 100~240V, 600mA, 50/60Hz DC izhod: 12.0V, 2A
Delovna temperatura	0 stopinja -40 stopinja
temperatura shranjevanja	-20 stopinja -70 stopinja
relativna vlažnost	<80%
teža	<1kg
dimenzije (mm)	147 mm × 190 mm × 62 mm
