Vlakna Tester Mini OTDR

Ta Fiber Tester Mini OTDR označuje orjaški preskok naprej v meritvenih zmogljivostih in uporabnosti vlaken.

Pošlji povpraševanje

Predstavitev izdelka

Vlakna Tester Mini OTDR

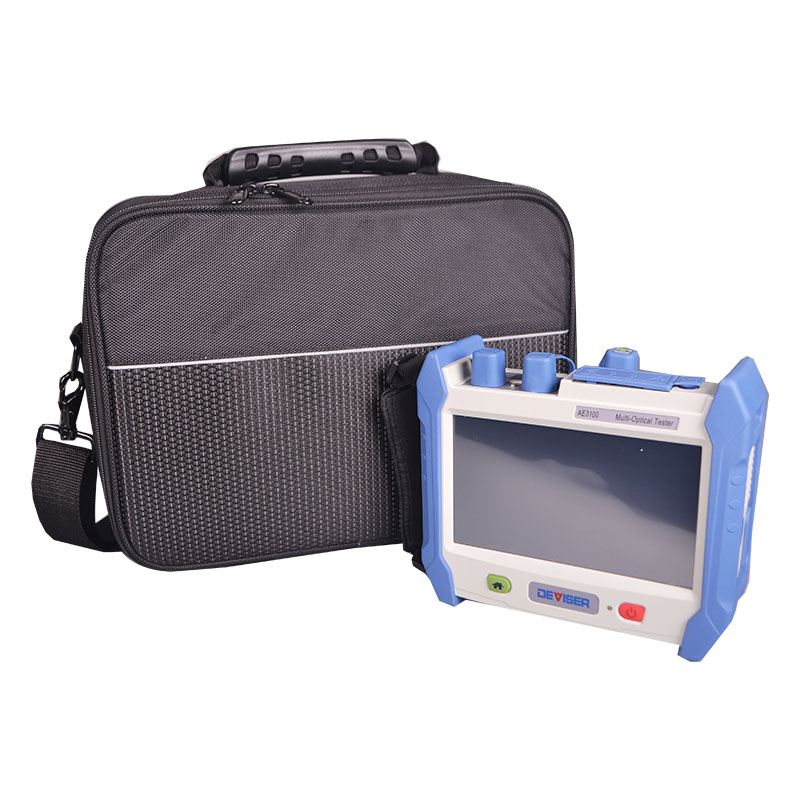

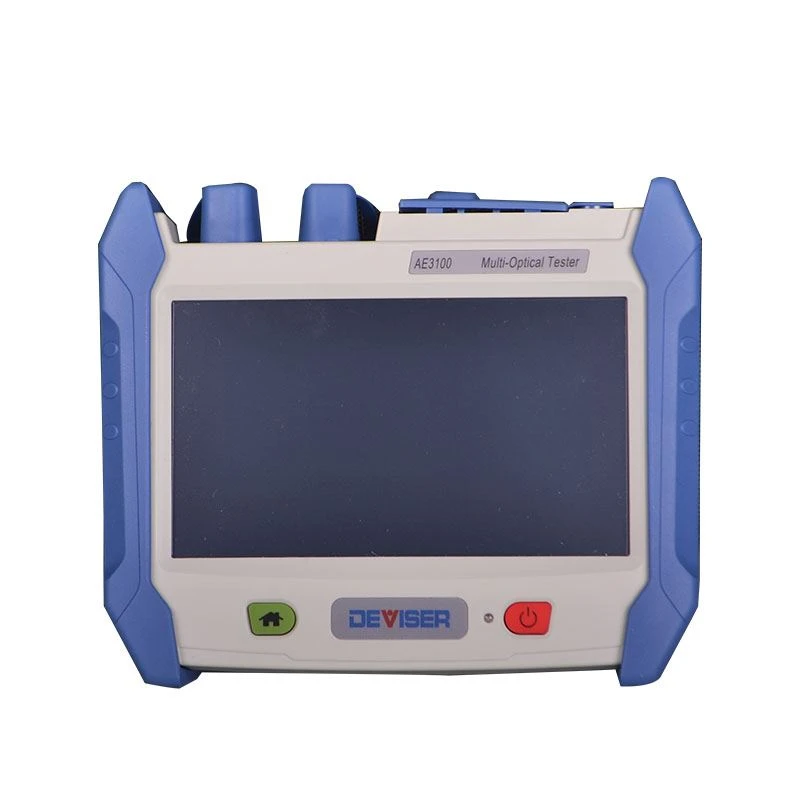

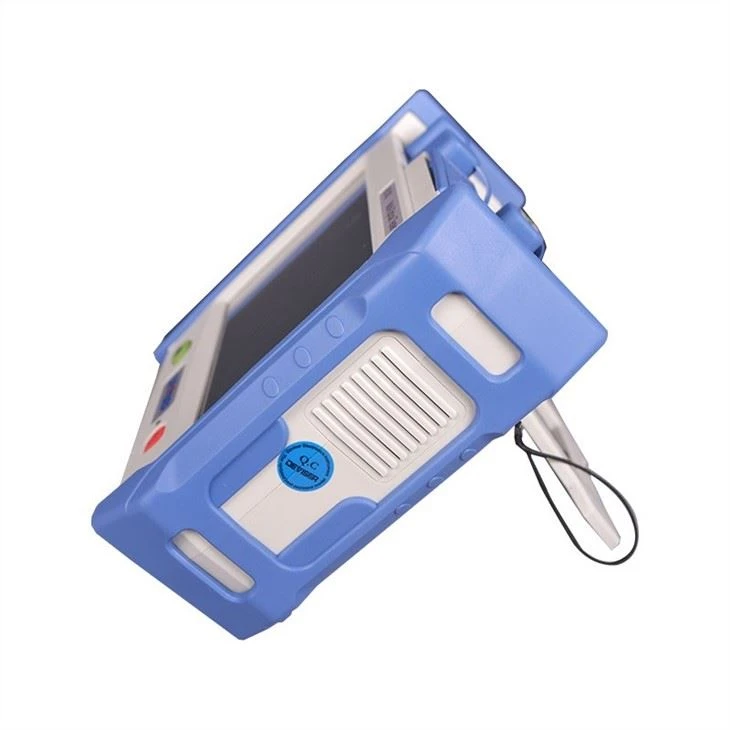

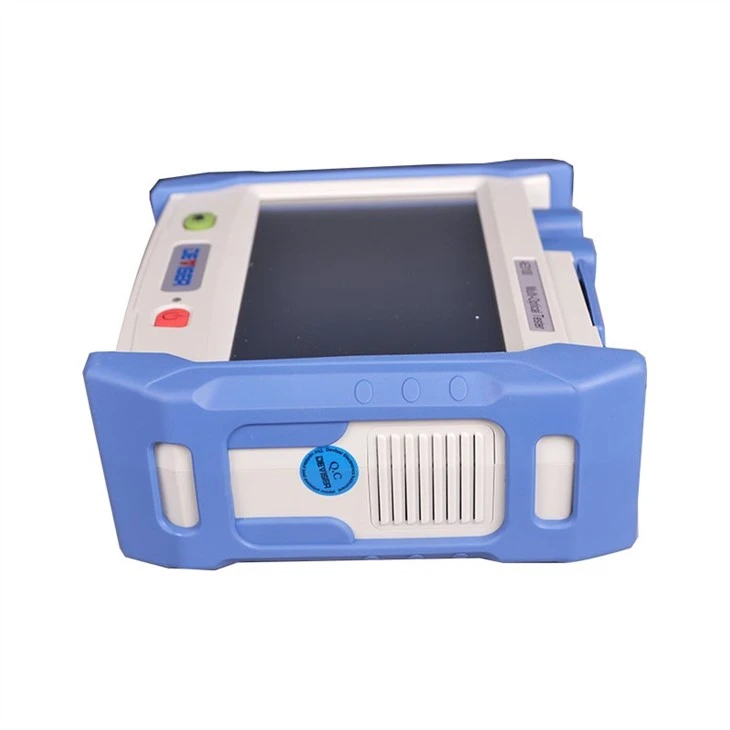

Prikaz prodkulatorja

Vlakna Tester Mini OTDR

Nadzor zaslona na dotik, modularna platforma in analiza v realnem času so le nekaj novih funkcij, ki ta novi OTDR naredijo idealen optični testni instrument za preverjanje Access omrežja, gradnjo, vzdrževanje uvajanja & avtentifikacijo FTTH omrežij. Različni modeli so na voljo za pokrivanje široke palete aplikacij in zahtev, dvojnih ali več valovnih dolžin, od 28 do 39dB.

Funkcije

• 7", 800x480 LCD zaslon na dotik postavi moč in udobje na dosegu roke• 0.8m dogodek mrtve cone, 3m attenuation dead zone; odlična zmogljivost na kratkih razdaljah

• Široka pokritost dinamičnega razpona (28 – 45 dB)

• Min. 5cm ločljivost

• Inteligentna analiza dogodkov

• Odlična stabilnost in ponočitev

• Inteligentna funkcija analize "FiberPass"

• več možnosti za vaše potrebe po meritvi, vključno z VFL; merilnik moči; svetlobni vir; optična vlakna mikroskop; Modul analize QAM

• Popolna uporabniških podatkovnih vrat; podpora LAN, USB, SD, & več

• Rezultati podpirajo različne analitične funkcije, kot so ORL, 4pt, opredelitev oddelka itd.

Uporaba

•Gradnja, uvajanje, vzdrževanje in preverjanje pristnosti FTTH mreža.

•Gradnja, uvajanje, vzdrževanje in preverjanje pristnosti LAN vlakno.

•Gradnja, uvajanje, vzdrževanje in avtentifikacija MAN vlakno.

Specifikacija

Model	AE3100A	AE3100B	AE3100C	AE3100D
Splošni parameter
Valovna dolžina(nm)	1310/1550	1310/1550/1625	1310/1550/1650	1310/1550/1490
Natančnost valovne dolžine(nm)	±20
Dinamično(dB)	30/28	34/32	36/34	39/37
Območje mrtvih dogodkov(m)	≤1,5m	≤1,5m	≤0.8m
Mrtva cona(m)	≤6m	≤5m	≤4m	≤4m
Oddaljenost	100m, 400m, 1.5km, 3km, 6km, 12km, 25km, 50km, 100km, 200km, 400km
Ločljivost vzorčenja(m)	0.05 ~ 12.8
Vzorčenje(m)	256000
Natančnost razdalje(m)	±(0,75m + 0,005% x Razdalja + Razreševanje vzorčenja)	±(0,75m + 0,001% x Razdalja + ločljivost vzorčenja)
Prag izgube	0.01dB
Razreševanje izgube	0.001 dB
Širina impulza	3ns, 5ns, 10 ns, 30 ns, 50 ns, 100 ns, 200 ns, 500 ns, 1μs, 2μs, 5μs, 10μs, 20μs
Časovni razpon meritev	5s~5min, v realnem času
Zmogljivost pomnilnika	>10.000 OTDR sledi, ki se lahko izvozijo v USB ali računalnik
Drugi parameter
prikaz	7 palčni (178mm) 800×480 dot matrica TFT zaslon na dotik

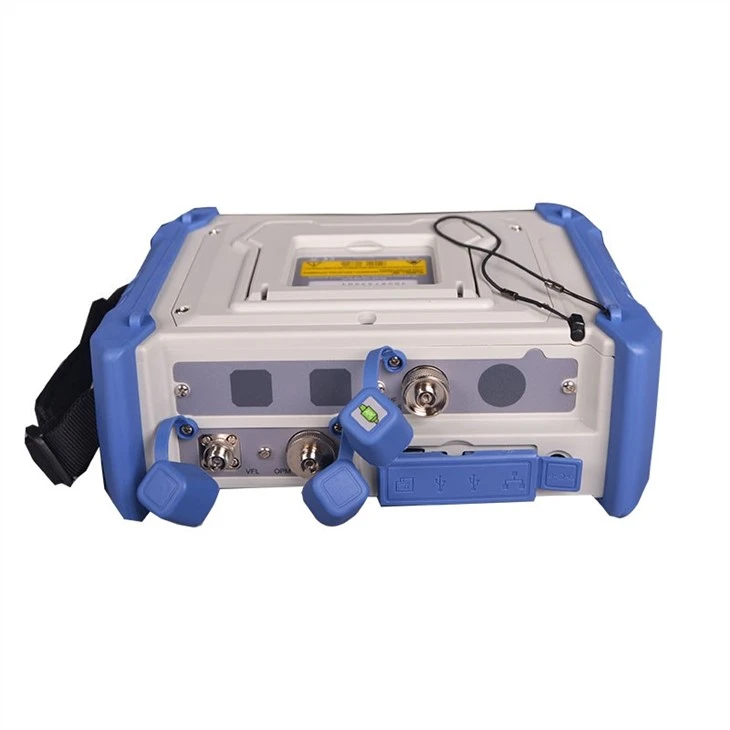

vmesnik	USB2.0 ×2 , RJ45×1, LAN×1(10M/100M), TF×1(Max,64GB)
Avtonomija baterije	11 ur uporabe meritev (Max)
Jezik	Kitajski, angleški, španski, portugalski, francoski, ruski, italijanski (nemški, korejski in arabski so neobvezni)
Dimenzija(L×W×D)	206 mm x 171 mm x 75mm, palcev: 8,11" x 6,73" x 2,95"
Teža(kg & lbs)	< 2kg="" or=""><>
