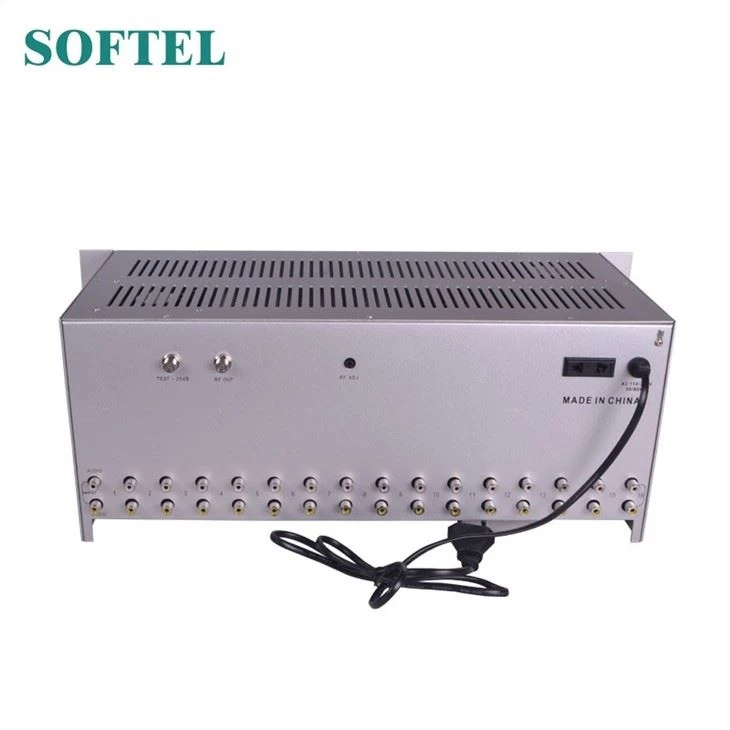

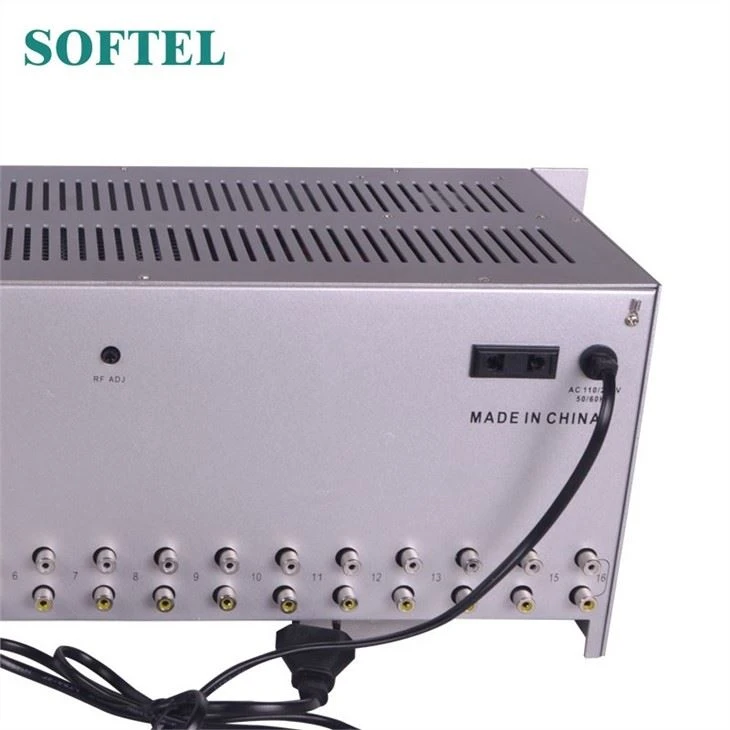

CATV modulator 16 kanal
CATV modulator 16 kanalni

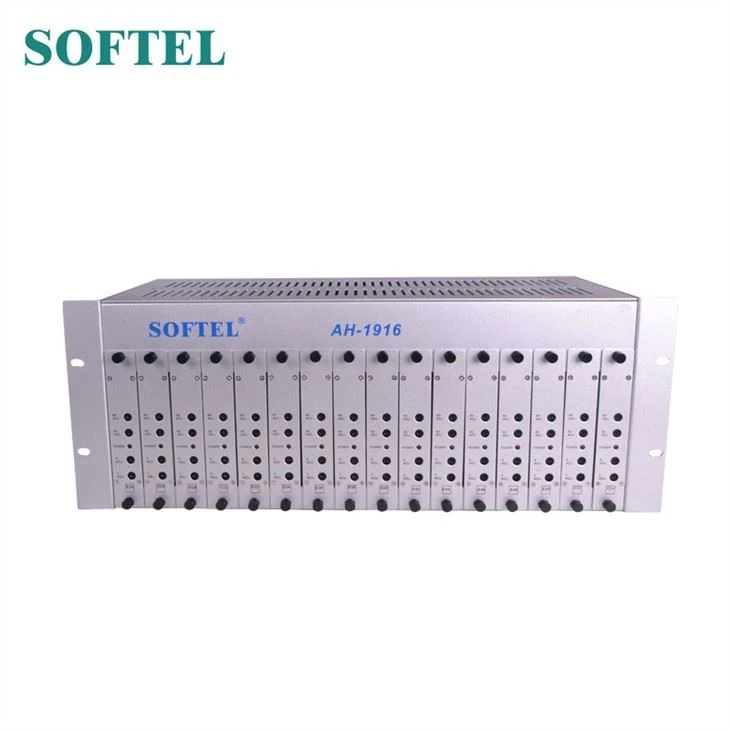

CATV modulator 16 kanalov je 4RU ohišje, ki omogoča namestitev do 16 kosov mikroprocesorsko krmiljenih fiksnih mini modulatorjev. Vgrajeni aktivni kombiniralec odpravlja nepotrebne kable in morebitne težave s povezavo ter zagotavlja visoko izhodno raven. Vse modulator kartice so popolnoma tovarniško nastavljene na želene kanale in z ustreznim odmikom.
ZNAČILNOSTI 16-kanalnega modulatorja CATV
1. Zaostala selektivnost stranskega pasu omogoča konfiguracijo sosednjih kanalov, ki ne zahteva vzdrževanja
2. Dva hladilna ventilatorja za dolgo življenjsko dobo
3,45 dBmV nivo izhodne moči, dodatni kombinator ni potreben
4. Filtriranje žage (površinski zvočni val) na IF za vrhunsko območje C / N
5. Nadzor dostopa na sprednji plošči omogoča enostavno namestitev
6. Na voljo v konfiguracijah NTSC ali PAL
Specifikacija Catv modulatorja 24 kanalov
Podvozje | ||
RF | Frekvenčni razpon | 45 ~ 860 MHz |
OutputConnector | F Priključek | |
Izhodna raven | 105 dBµV (prilagoditev) | |
Preskusna točka | -20 dB | |
Izolacijska vrata do vrat | ≥ 35 dB | |
Povratna izguba | ≥ 12 dB | |
Dobite | + 8dB | |
GENERALNO | Zmogljivost modulatorja | 16 |
Območje vhodne napetosti | 110V ali 220V | |
Ventilator | 2 | |
Poraba | 57W (popolnoma naloženo) | |
Dimenzija | 42 * 17 * 20 cm | |
Neto teža | 10KG (popolnoma naloženo) | |
teža pošiljke | 3,7 KG (samo podvozje) | |
| 11 KG (popolnoma naloženo) | ||
Velikost škatle | 53 * 30 * 24 cm | |
| Modulator kartica | ||
RF | Izhodna frekvenca | 45 ~ 860 MHz |
Izhodna raven | 113dBµV (prilagoditev) | |
Izhodni priključek | FConnector | |
A / VRatio | -11 ~ -18dB (prilagoditev) | |
Frekvenčna stabilnost | ± 5KHz | |
Video vhodna raven | 0,6-1,5 Vp-p (87,5% modulacija) | |
Video vhodni priključek | Rumena RCA | |
Zvočni vhodni nivo | 1Vp-p (25 KHz Dev.) | |
Avdio vhodni priključek | Bela RCA | |
SPLOŠNO | Napetost | Enosmerni tok 5V |

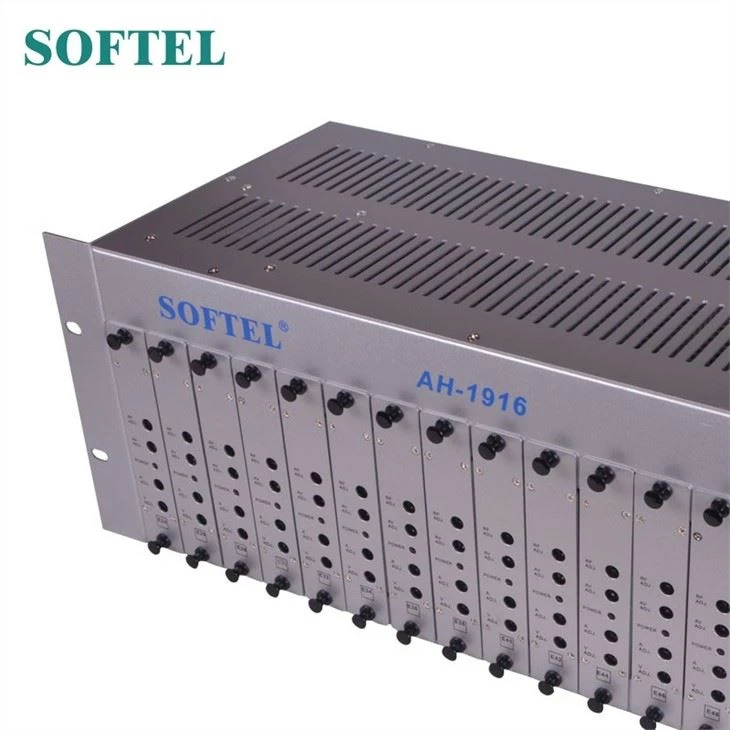

1. Gumb
Kartico modulatorja primite v ohišje
2. PRILOGA RF.
Prilagoditev izhodne ravni. Nadzor je nastavljiv v območju 17dB. Obrnite se v smeri urnega kazalca, da povečate nivo
3. AV PRID.
Razmerje zvoka in videa prilagodite v obsegu 18dB. Prosimo, ne spreminjajte se, ker je popolnoma tovarniško nastavljen.
4. KAZALNIK MOČI
Rdeča LED lučka zasveti, ko se modulator napaja
5. PRID.
Uporablja se za nastavitev odstopanja za zvočno modulacijo. Obrnite se v smeri urnega kazalca, da povečate odstopanje.
6.V PRID.
Ta nadzor prilagodi indeks video modulacije, ki je nastavljen na 87,5%. Obrnite svet v smeri urnega kazalca, da povečate svetlost.
7. Oznaka kanala
Označite ime kanala
