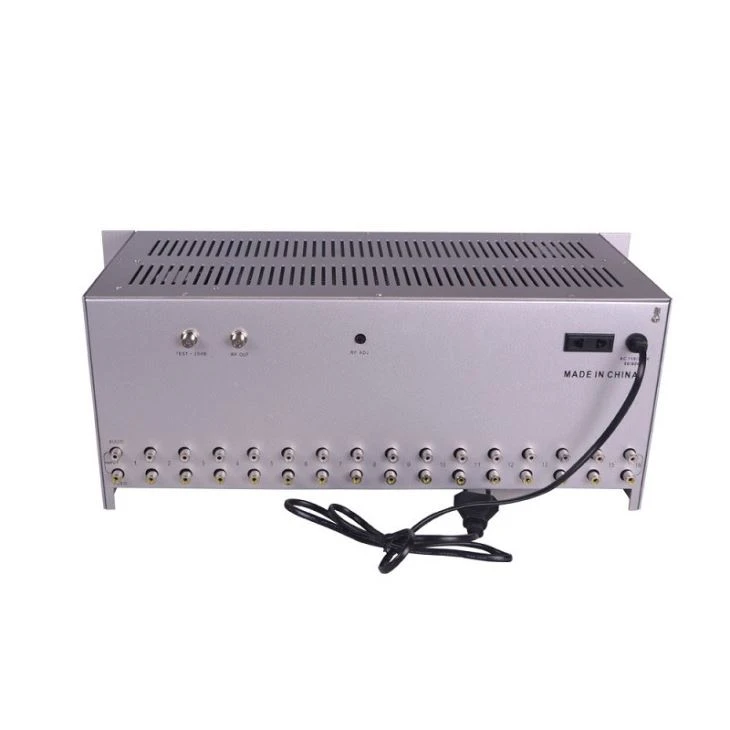

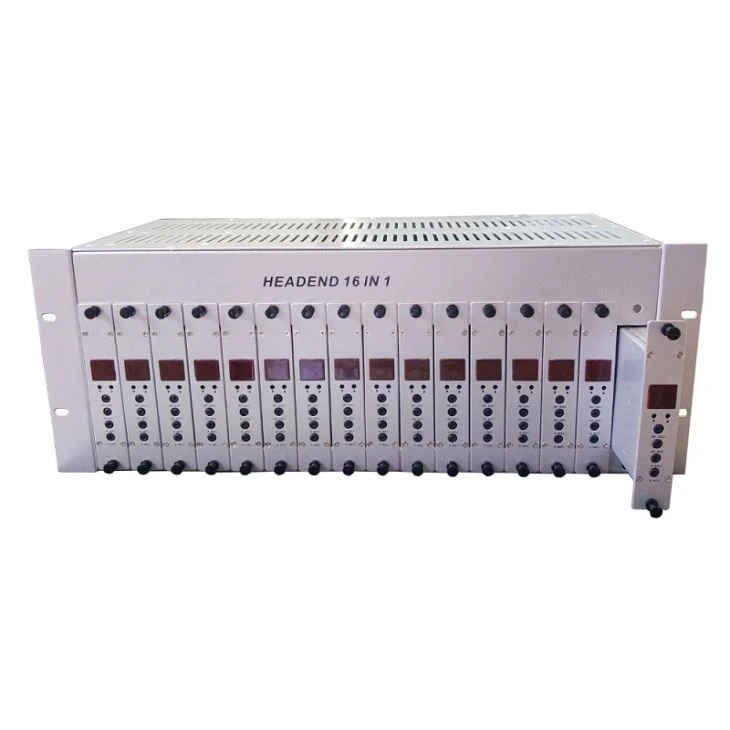

16 v 1 Agile CATV analogni modulator

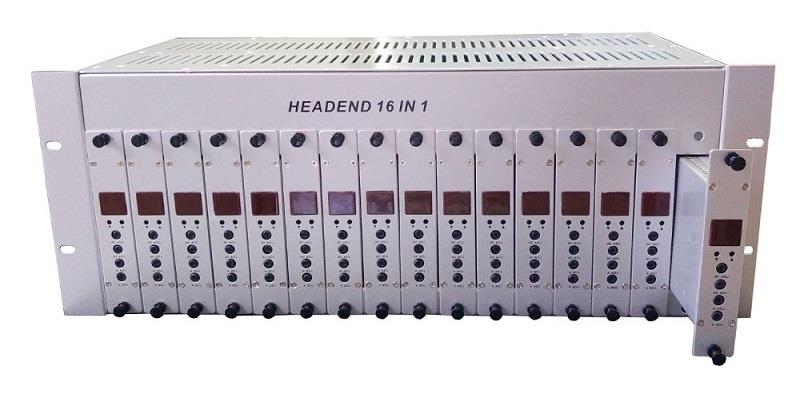

AH1916AM je 4RU podvozje, v katerega je mogoče namestiti 16 kosov visokokakovostnih hitrih modulatorjev, filtriranih z SAW, ki pokrivajo 860MHz. Hrup zunaj pasu je ta 16-in-okretni CATV analogni modulator idealen v sosednji kanalski glavi.
LASTNOSTI
1.Polno frekvenčna okretnost omogoča hitro ustvarjanje kanalov
2. Vsak kanal tega 16 v 1 agilnega analognega modulatorja CATV je popolnoma neodvisen. Konfiguracija kanala je prilagodljiva
3. Dva ventilatorja za hlajenje podaljšata življenjsko dobo
4.Nihlapni pomnilnik zagotavlja, da programiranje kanalov ostane po izgubi energije
5. Dvomestni LED zaslon omogoča hitro prepoznavanje kanala
6.Na voljo v konfiguracijah NTSC ali PAL
SPECIFIKACIJE
RF | Frekvenčni razpon | 45 ~ 860 MHz |
Izhodni konektor | F Priključek | |
Izhodna raven | 105 dBµV (nastav.) | |
Preskusna točka | -20 dB | |
Izolacijska vrata do pristanišča | ≥ 35 dB | |
Vrnitev izgube | ≥ 12 dB | |
Dobiček | + 8 dB | |
SPLOŠNO | Zmogljivost modulatorja | 16 |
Območje vhodne napetosti | 110V ali 220V | |
Ventilator | 2 | |
Poraba | 70 W (popolnoma obremenjeno) | |
Dimenzija | 42 * 17 * 20 cm | |
Neto teža | 9 KG (Popolnoma naloženo) | |
teža pošiljke | 3,7 KG (samo šasija) | |
10 KG (Popolnoma naloženo) | ||
Velikost škatle | 53 * 30 * 24 cm | |
Modulator kartica | ||
RF | Izhodna frekvenca | Kateri koli kanal 45 ~ 860 MHz |
Izhodna raven | 103 dBµV (nastav.) | |
Izhodni konektor | F Priključek | |
Razmerje A / V | -11 ~ -18 dB (nastav.) | |
Stabilnost frekvence | ± 10KHz | |
Video Vhodna raven | 0,6-1,5 Vp-p (87,5% modulacija) | |
Video Vhodni konektor | Rumena RCA | |
Avdio vhodna raven | 1Vp-p (25KHz Dev.) | |
Priključek za avdio vhod | Bela RCA | |
SPLOŠNO | Napetost | DC 5V |
VARNOSTNI UKREPI
VARNOSTNI UKREPI | ZAHTEVE |
Izogibajte se kopičenju toplote | Dovolite, da se v opremi med napravami s pogonom na glavo prilega prostor (1 '') |
Zagotovite enostaven dostop do ožičenja regalov | Dovoli najmanj 18 palcev za stojalo za opremo |
Olajšajte servis in vzdrževanje | Pred nosilcem opreme pustite najmanj 36 '' prostora |
Izogibajte se neposrednemu ogrevanju ali klimatizaciji | Če je to neizogibno, uporabite plošče za deflektorje |
Izhodi za izmenično napajanje | Poiščite opremo v bližini zadostnih vtičnic, ki omogočajo napajanje preskusne opreme in električnega orodja |
Podpora za stojala | Nekateri nosilci stojala so dovolj togi, da lahko podpirajo stojala |
Puščanje zgradbe | Pazite, da kaplja voda na opremo z neprepustnih streh, vhodov v streho z valovodom in kondenzacij cevi za hladno vodo |
