24 v 1 CATV analogni modulator

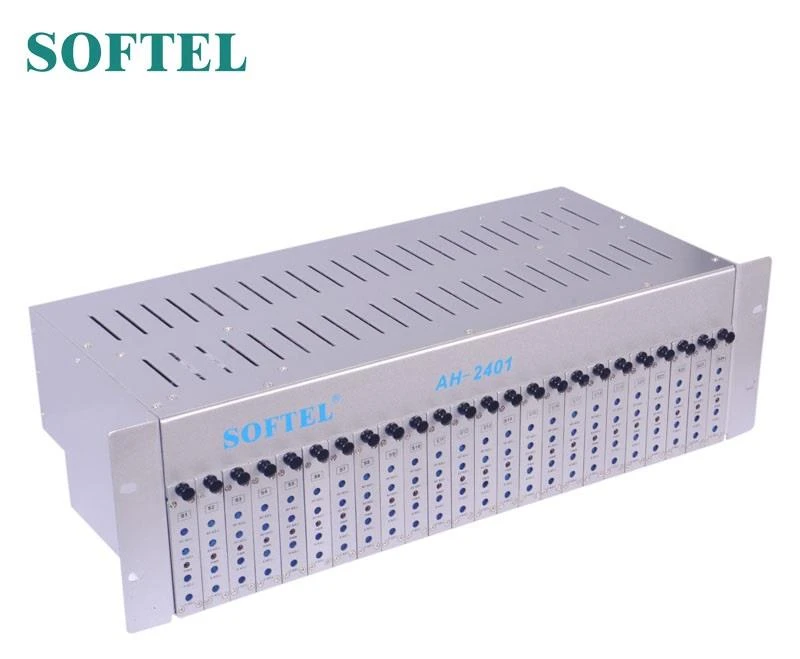

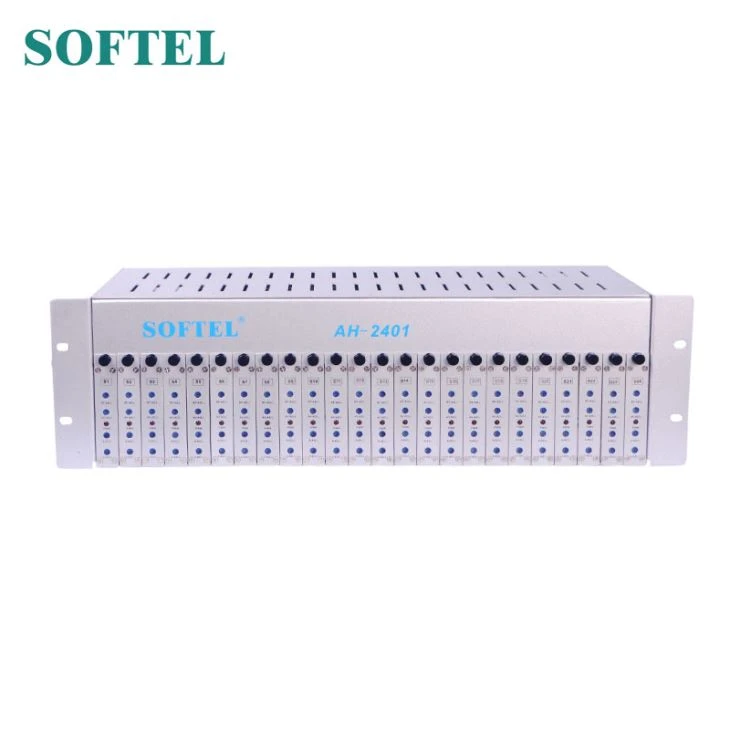

AH2401 je 3RU podvozje, ki omogoča namestitev do 24 kosov mikroprocesorskih krmiljenih fiksnih mini modulatorjev. 40dBmV izhodna stopnja šasije, ni potreben dodaten kombinator.
Lastnosti
1. Preklopni napajalnik za prilagodljivost namestitve in natančno regulacijo napetosti
2. Dva hladilna ventilatorja za dolgo življenjsko dobo tega 24 v 1 analognem modulatorju CATV
3. Stereo funkcija neobvezna
4. Filtriranje SAW (površinski akustični val) na IF za vrhunsko v pasu C / N
5. Kontrole za dostop do sprednje plošče omogočajo enostavno nastavitev

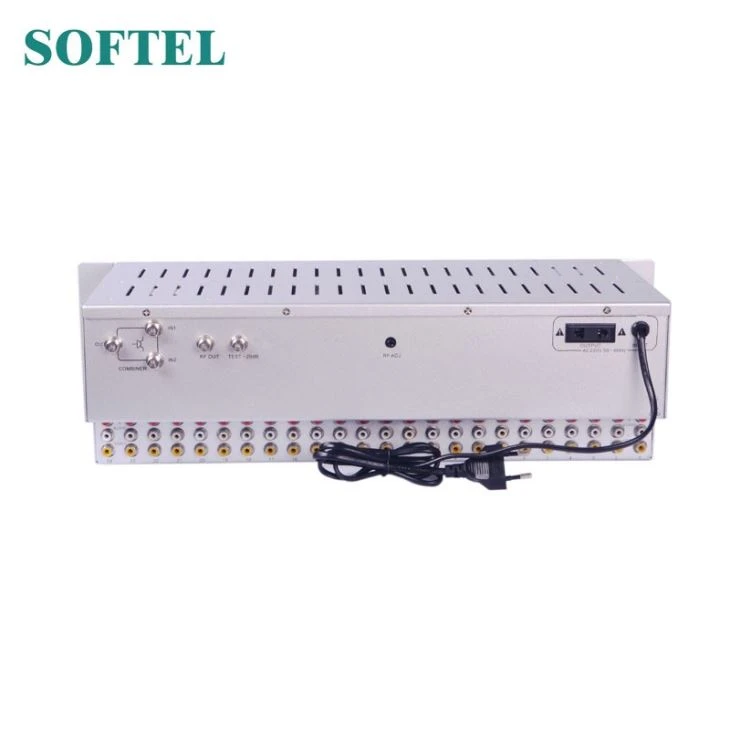

6. Zadnja plošča ima zanko kombinatorja za enostavno povezavo
Specifikacije
Frekvenčni razpon | 47 ~ 860MHz |
Izhodna raven | > = 100dBmV |
C / N v pasu | 60dB |
C / N izven pasu | 62dB |
Video vhodni konektor | RCA (rumena) |
Priključek za zvočni vhod | RCA (bela) |
RF izhodni konektor | 75Ω Ženska |
Vhod napetosti | DC 5V za mini modulator |
Izhodna frekvenca | 47-860MHz |
Izhodna raven | 97dBμV (priloga) |
Razmerje A / V | Od -11 do -18dB (priloga |
Frekvenčna stabilnost | ± 5KHz |
Video | 75ΩF samica |
Vhodna raven | 0,6-1,5 Vp-p (87,5% modulacija) |
Video C / N | 50 dB |
Hrup / hrup | -50dB |
Modulacijsko območje | 0 ~ 90% |
Zvok | 75ΩF-samica |
Vhodna raven | 1Vp-p (25KHz Dev.) |
Popačenje | 1% |
HITRO INSTALLAION
AH2401M, 24 in 1 analogni modulator CATV, je zasnovan za 19 '' notranji regal. Prepričajte se, da je med modulatorji za kroženje zraka ostalo dovolj prostora. Da preprečite električni udar, nikoli ne odstranjujte ozemljitvenega zatiča. Zagotovite, da bodo električni vhodni kabli priključeni na stavbo čim bližje vhodni točki.
1.Fed v avdio in video priključke, preden vklopite napajanje
2.Uklopite modulator in preverite sliko in zvok
3. Nastavite želene kanale, če tovarniške nastavitve niso tiste, ki jih želite
