Agilen analogni modulator

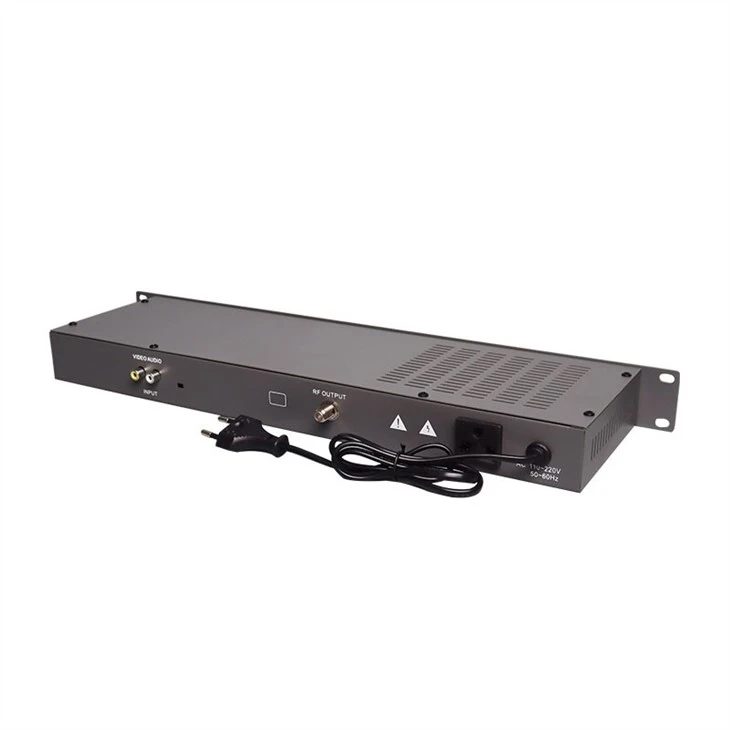

AH-860J Economy Agile Channel sosednji frekvenčni modulator

Pošlji povpraševanje

Predstavitev izdelka

Opis izdelka

Enokanalni agilni analogni modulator je nizka cena in visoka stabilnost.

Značilnosti agilnega analognega modulatorja

1. Vmesna frekvenca, frekvenca dvakratne pretvorbe in z žaginim filtrom, majhen moteči stranski pas.
2. MCU tehnika se uporablja za avdio vmesne frekvence, slike visoke frekvence in RF lokalni oscilator, z visoko frekvenčno stabilnostjo in natančnostjo.
3. Integrirano vezje se uporablja za izhode in vsako funkcionalno vezje celotne enote uporablja tehnologijo SMT z visoko varnostjo.
4. Frekvenca LED prikazovalnika, z gumboma gor in dol za izbiro poljubne želene frekvence.
5. Priročen nadzor, vse prilagoditve ravni frekvence so zasnovane vnaprej.
6. Na del vira napetosti se uporabljajo visoke zanesljive in visoke dinamične moči.
7. Izdelujemo lahko različne kanale glede na zahteve stranke’s.

Parametri

refleksijo	izhodno frekvenčno območje	45-870MHz
	frekvenčna natančnost	& plusmn; 5 kHz
	izhodna raven	113 dBmV
	zatiranje stranskega pasu	& sup3; 60 dB
	izhodna impedanca	75Ω
	razmerje med nosilci videa in zvoka	-10dB ~-20dB
video frekvenco	vhodni nivo	0,6 ~ 1,5 Vp-p
	vhodna impedanca	75Ω
	vhodni odsev	30 dB min
	K koeficient	4 % max （ 2T impulz ）
	video s/n	50 dB
	Zakasnitev C/L	40 ns
	frekvenčni odziv	& plusmn; 1 dB
	diferencialni dobiček	& plusmn; 4 % （ modulator 87,5 % ）
	diferencialna faza	& plusmn; 4&stopinj; （ modulator87,5 % ）
zvok frekvenco	vhodni nivo	-10 ~ 10 dBm
	vhodna impedanca	10KΩ min
	frekvenčni odziv	& plusmn; 1 dB
	popačenje	1 %
	radio signal za šum	-60 dB
	interval zvočne slike	glede na slog
napajanje	Napetost	110 ~ 245 V AC
