CATV Optical to Ethernet pretvornik

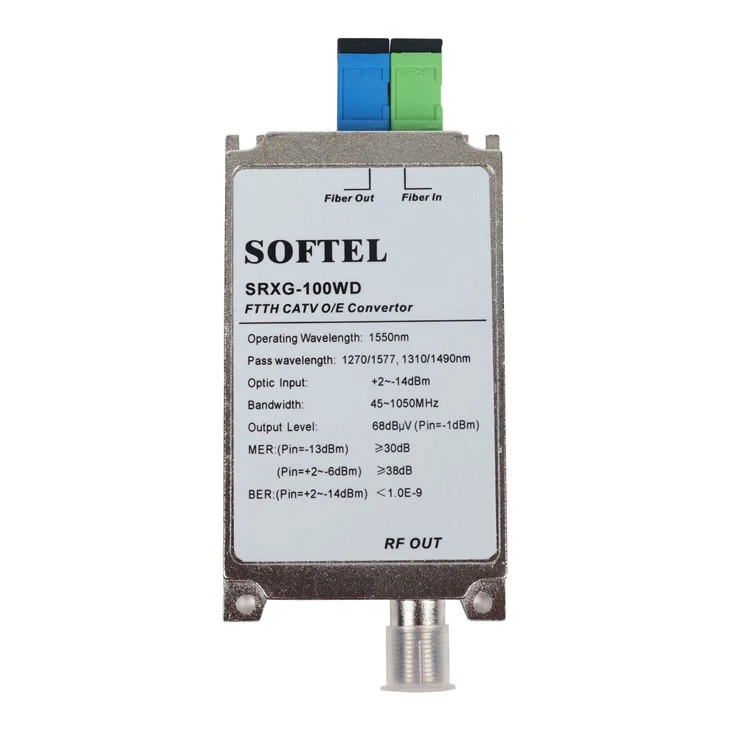

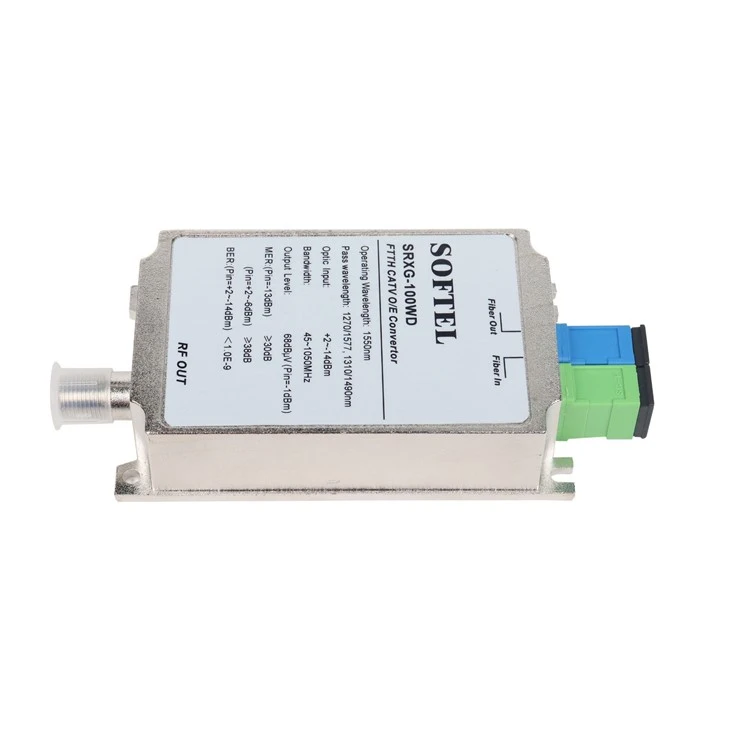

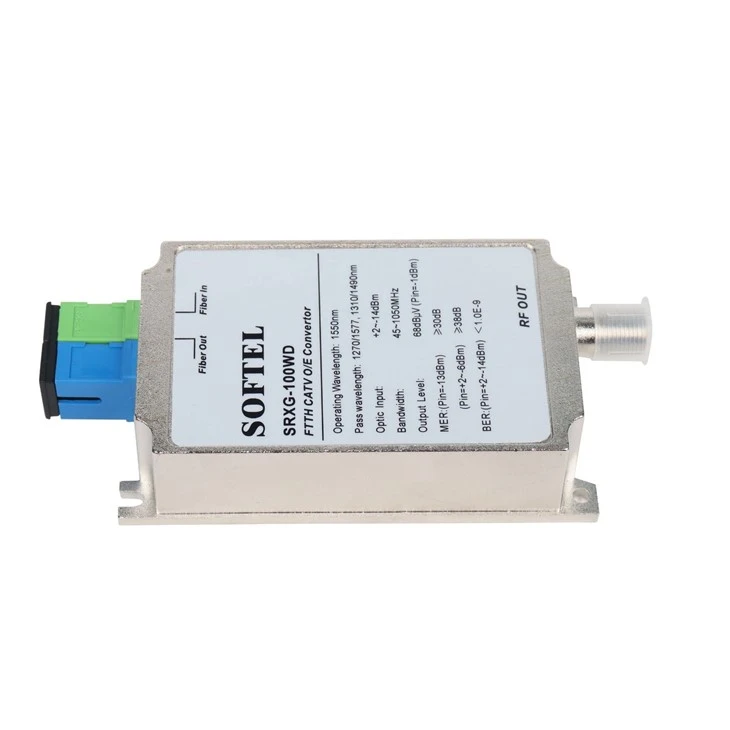

SRXG-100WD
FTTH CATV pasivno vozlišče o/e pretvornik
CATV pretvornik SRXG-100WD je namenjen digitalni televiziji, vlakni do doma. Ta stroj sprejme visoko občutljivo optično sprejemno cev, brez napajanja, brez porabe energije. Ko vhodni optični izhodni nivo Pin =-1 dbm, VO =68 dBUV, ekonomska, prilagodljiva integracija aplikacij, uporaba vlaken v domači omrež.
Je vgrajen CWDM, primeren za sistem tri vlaken trojne valovne dolžine, valovno dolžino CATV 1550nm, prehodno valovno dolžino 1270/1577Nm in 1310/1490Nm, lahko priročno poveže ONU EPON, GPON, XG-Pon.
Funkcija izdelka
1. Ni potrebna napajanje
2. Dela pasovna širina 45 ~ 1050MHz
Specifikacije ftthCATV Optical to Ethernet pretvornik
|
Optična funkcija |
Optična funkcija |
Enota |
Indeks |
Dodatek |
|
CATV delovna valovna dolžina |
(NM) |
1540~1560 |
||
|
Prehodno valovno dolžino |
(NM) |
1270/1577, 1310/1490 |
||
|
Izolacija kanala |
(DB) |
Večji od ali enake 40 |
1550nm in 1490nm |
|
|
Prejemanje moči |
(DBM) |
+1~-15 |
||
|
Optična izguba vračanja |
(DB) |
Večji ali enaki 55 |
||
|
Priključek optičnih vlaken |
SC/APC |
Vnos |
||
|
RF funkcija |
Delovna pasovna širina |
(MHz) |
45 ~ 1050MHz |
|
|
Izhodna raven |
(DBμV) |
61.9 - 64.4 |
Digital TV (PIN=-1 dbm) |
|
|
Izguba vračanja |
(DB) |
Večji od ali enake 14 |
47 ~ 862 mhz |
|
|
Izhodna impedanca |
(Ω) |
75 |
||
|
Številka izhodnih vrat |
1 |
|||
|
RF vezava |
F-female |
|||
|
Funkcija digitalne TV |
Omi |
(%) |
4.3 |
|
|
Mer |
(DB) |
34.7 - 35.5 |
PIN=-1 dbm |
|
|
28.7 - 31 |
PIN=-13 dbm |
|||
|
Ber |
<1.0E-9 |
PIN: +1 ~ -15DBM |
||
|
Splošna funkcija |
Delovna temperatura |
(stopnja) |
-20~+55 |
|
|
Shranjevalna temperatura |
(stopnja) |
-40~85 |
||
|
Delo Relativna temp |
(%) |
5~95 |
Testni podatki
|
Zahteva za test: 366MHz |
||||||
|
Zatič |
Izhodni leve (dbuv) |
Mer |
Izhodna razlika |
Mer razlika |
||
|
(DBM) |
Max |
Min |
Max |
Min |
||
|
0 |
65.1 |
63.2 |
35 |
33.6 |
1.9 |
1.4 |
|
-1 |
64.4 |
61.9 |
35.5 |
34.7 |
2.5 |
0.8 |
|
-2 |
63.1 |
60.7 |
36.3 |
35.4 |
2.4 |
0.9 |
|
-3 |
62.1 |
59.6 |
37.8 |
35.5 |
2.5 |
2.3 |
|
-4 |
60.7 |
58.5 |
39.2 |
35.2 |
2.2 |
4 |
|
-5 |
58.6 |
56.5 |
39.8 |
35.7 |
2.1 |
4.1 |
|
-6 |
57.2 |
55.2 |
39.8 |
35.7 |
2 |
4.1 |
|
-7 |
55.5 |
53.5 |
39.5 |
35.5 |
2 |
4 |
|
-8 |
53.4 |
51.5 |
39.2 |
34.7 |
1.9 |
4.5 |
|
-9 |
51.3 |
50 |
37.3 |
35.2 |
1.3 |
2.1 |
|
-10 |
49.8 |
48.3 |
35.9 |
34 |
1.5 |
1.9 |
|
-11 |
47.9 |
46.4 |
34.5 |
32.3 |
1.5 |
2.2 |
|
-12 |
45.8 |
44.5 |
32.8 |
30.5 |
1.3 |
2.3 |
|
-13 |
43.9 |
42.4 |
31 |
28.7 |
1.5 |
2.3 |
|
-14 |
41.9 |
40.6 |
29.4 |
26.8 |
1.3 |
2.6 |
|
-15 |
39.9 |
38.7 |
27.7 |
25.7 |
1.2 |
2 |
