Kratek uvod

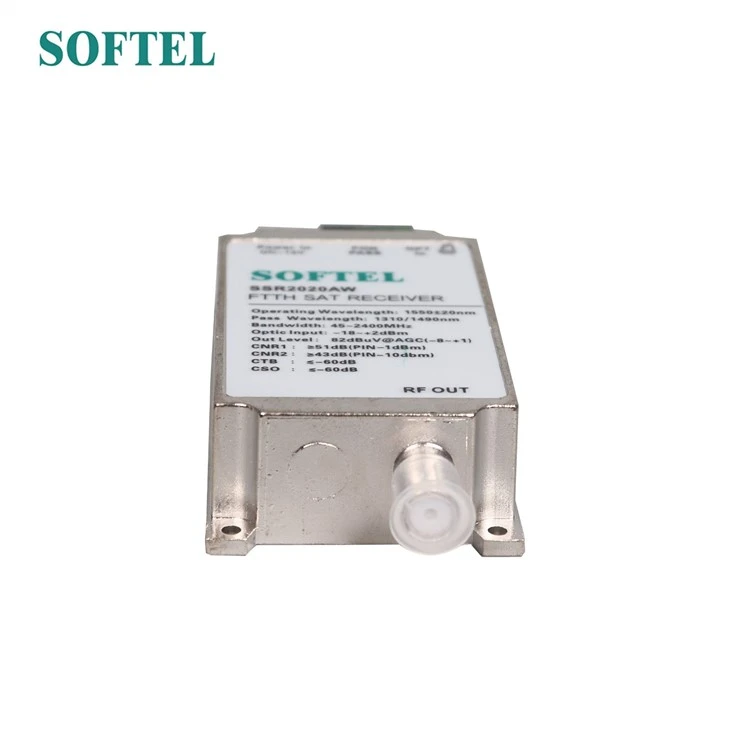

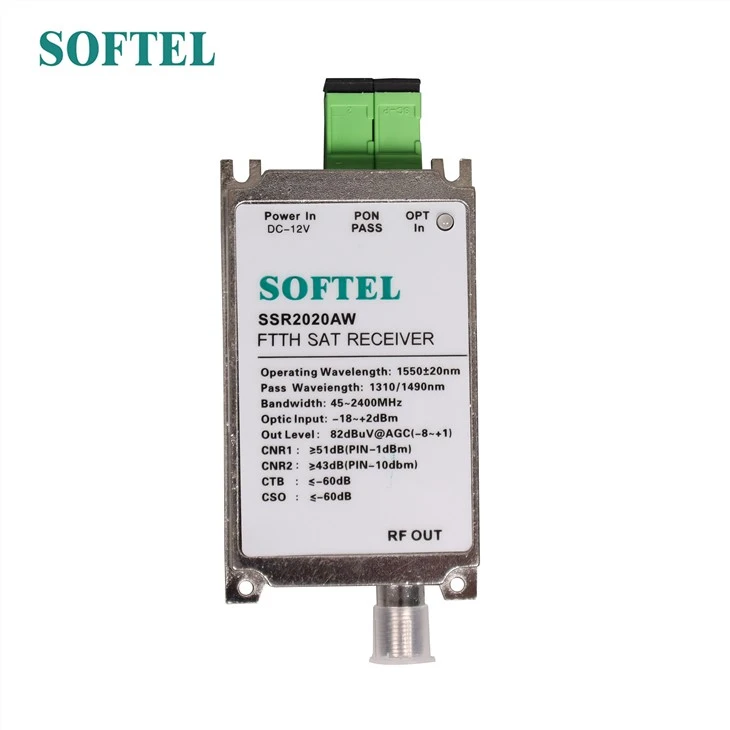

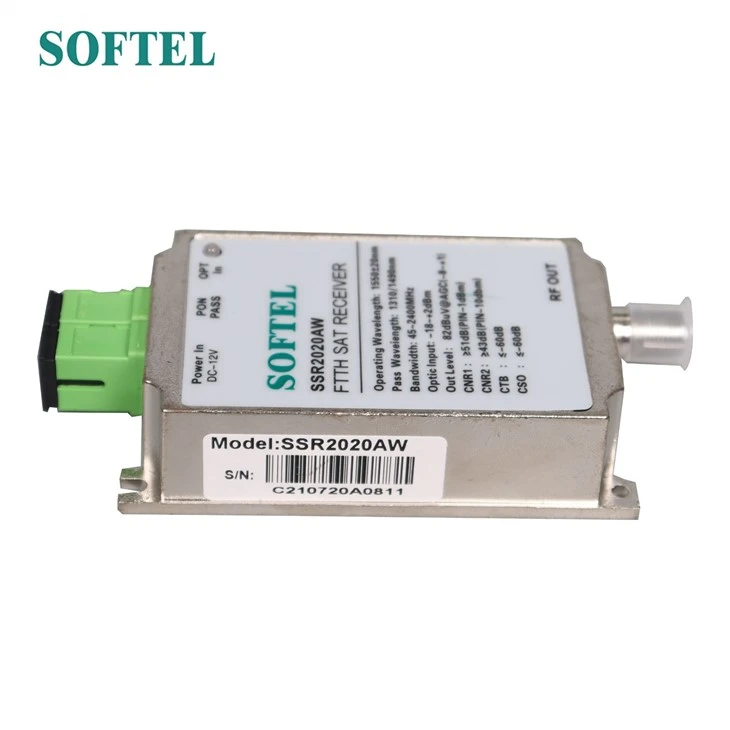

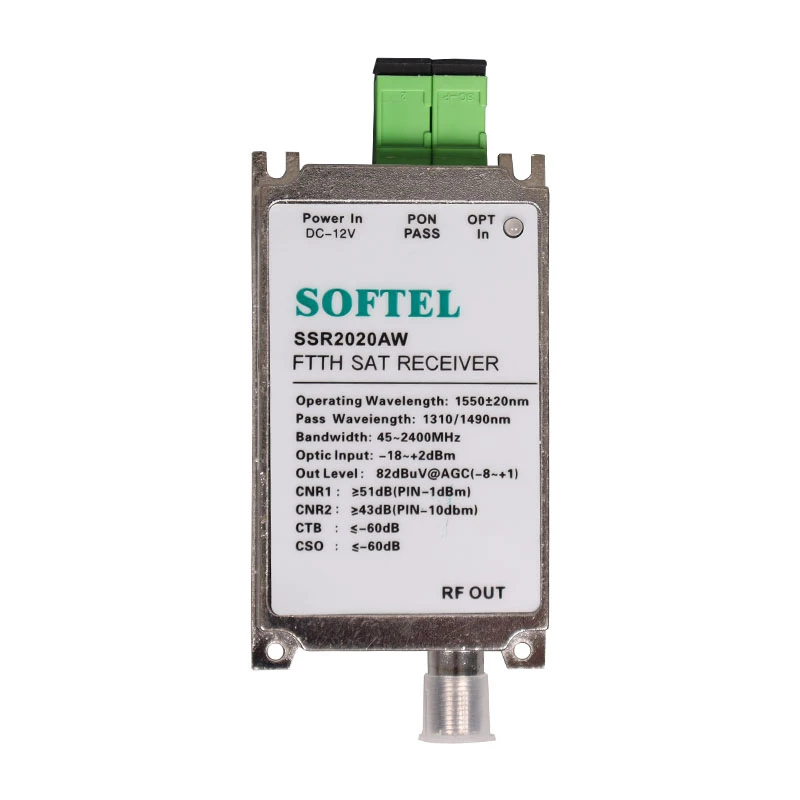

SSR2020AW z delovno pasovno širino 45~2400MHz je FTTH CATV optični satelitski sprejemnik, ki se uporablja v CATV in satelitskem omrežju. SSR2020AW v velikem dinamičnem razponu sprejete optične moči plus 2 dBm ~-18dBm ima odlične lastnosti.
Lastnosti
Številka modela: SSR2020AW;
Ta satelitski sprejemnik z optičnimi vlakni je zasnovan za triple play FTTH.
Vgrajena tehnologija WDM, ki se uporablja za sistem GEPON/GPON/XGPON
Funkcija AGC Izbirna
Frekvenčno območje 45-2400MHz za CATV in satelitsko omrežje
Napajanje: DC adapter & RF vrata
RF vmesnik za CATV
Optični izhodni vmesnik za možnost SC/APC ali SC/PC podatkov
Specifikacije zaSatelitski sprejemnik z optičnimi vlakni
|
Številka Postavka |
Enota |
Opis |
Opomba |
|
|
Uporabniški vmesnik |
||||
|
1 |
RF priključek |
|
75Ω "F" priključek |
Združeni standard |
|
2 |
Optični vhodni priključek |
|
SC/APC |
|
|
2 |
Optični izhodni konektor |
|
SC/PC |
|
|
3 |
DC napajanje |
|
DC adapter |
|
|
Optični parameter |
||||
|
4 |
Optična vhodna moč |
dBm |
-18 ~ plus 2 |
|
|
5 |
Optična povratna izguba |
dB |
15 (min), 45 (vrsta) |
|
|
6 |
Delovna valovna dolžina (Rx) |
nm |
1550±10 |
|
|
7 |
Odzivnost |
A/W |
>0.9 |
1310-1490nm |
|
8 |
Vstavljena izguba |
dB |
{{0}}.4 (vrsta), 0,6 (maks.) |
|
|
9 |
Pass Valovna dolžina |
nm |
1310/1490 |
Prilagojen XGPON |
|
10 |
Izolacija |
dB |
40 (min.) |
|
|
11 |
Vrsta optičnega vlakna |
|
SM 9/125um SM vlakna |
|
|
RF parameter |
||||
|
12 |
Frekvenčni razpon |
MHz |
45~2400 |
|
|
13 |
Ravnost pasu (40~860) |
dB |
<±1 |
|
|
14 |
Ravnost pasu (950~2150) |
dB |
<±2 |
|
|
15 |
Izhodna raven |
dBuV |
83±2 |
AGC območje |
|
16 |
Optično območje AGC |
dBm |
-8 ~ plus 2 |
|
|
17 |
Razpon ojačenja RF |
dB |
20 |
|
|
18 |
Izhodna impedanca |
Ohmi |
75 |
|
|
19 |
CATV izhodna frekvenca Odziv |
MHz |
40-860 |
|
|
20 |
C/N |
dBc |
54 |
|
|
21 |
OCD |
dBc |
60 |
|
|
22 |
CTB |
dBc |
60 |
|
|
Drugi parameter |
||||
|
23 |
Vhodna napetost |
VDC |
9V & 12V |
|
|
24 |
Poraba energije |
W |
<2 |
|
|
25 |
Dimenzije |
mm |
50*88*22 |
|
|
26 |
Neto teža |
KG |
0.119 |
|
