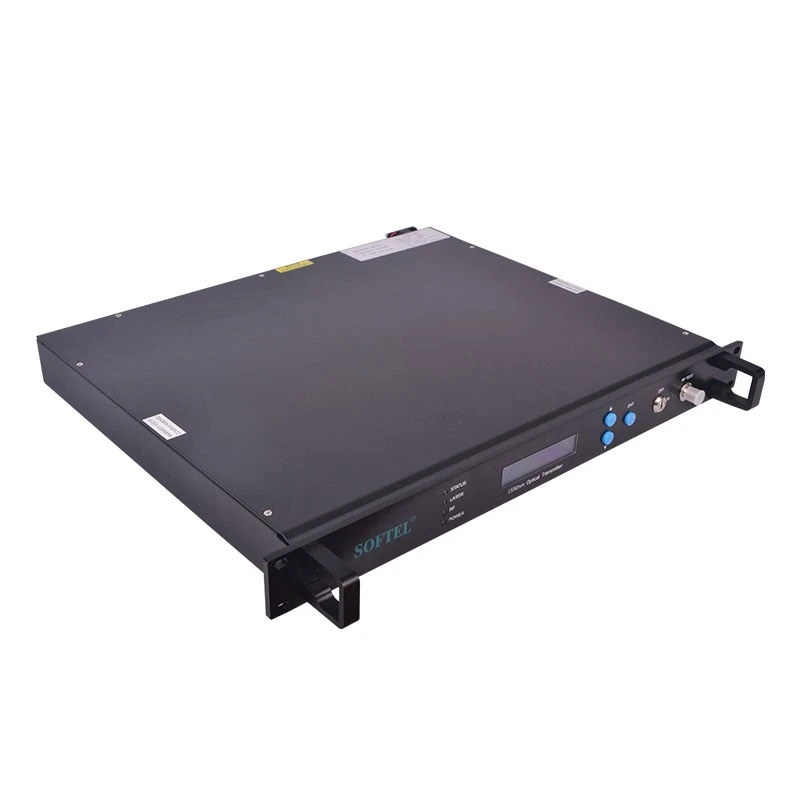

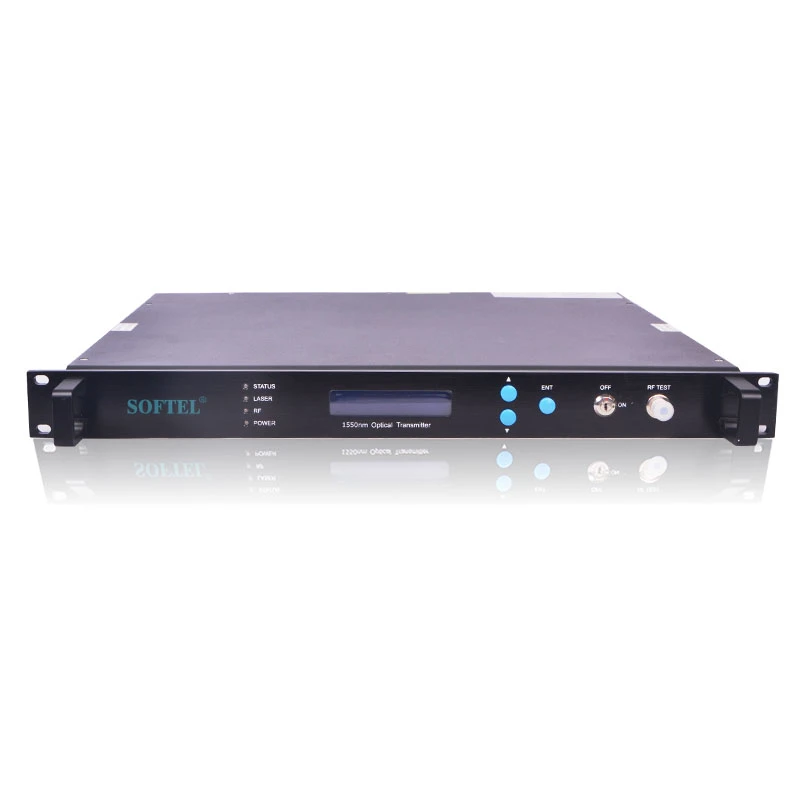

CATV RF Zunanje moduliran 1550nm
1. Značilnost:
Visoka zmogljivost: Zunanje modulirana tehnologija, brez laserskega piskanja, nizko disperzijsko popačenje, visoko ekstinkcijsko razmerje, z odlično karakteristiko znotraj 40~862MHz.
1+1 napaja nazaj, na voljo je funkcija vroče-priklopa.
Ozka pasovna širina (0,65 MHz), nižji šum, laser z zveznimi valovi DFB je primeren za zmanjšanje vpliva disperzije.
Delovna pasovna širina je do 47~1080MHz.
CNR večji ali enak 53 dB in odličen indeks CTB, CSO.
SBS: 13~18dBm nastavljiv.
Standardna valovna dolžina ITU, nastavljiva ± 200 GHz (± 1,6 nm).
Način AGC/MGC je neobvezen na mestu. OMI je mogoče optimizirati na kraju samem.
Popoln komunikacijski vmesnik RS232.
Napredna funkcija upravljanja omrežja SNMP.
Samodejni{0}}nadzor temperature ohišja.
Odlično razmerje P/P.
2. Povzetek:
Ko je v več-kanalnem prenosu uporabljen oddajnik z optičnimi vlakni ST15xx, se bo odzval učinek čirpanja laserja
S povezovalno disperzijo vlaken. Na sprejemniku bo prišlo do popačenja. Če sodelujete z EDFA, bo
Resno poslabšanje CSO. Popačenje in poslabšanje se bo povečalo z daljšo razdaljo in več kanali.
Optični oddajnik CATV z notranjo modulacijo 1550 nm, ima znotraj kompenzacijo čirpanja in disperzije ter izboljša
Sistemski indeks močno. Kot prehodno rešitev se lahko uporablja v mestu, kjer primanjkuje sredstev in je razdalja manjša od 10 km.
3. Preskusni pogoj:
Pot preskusne povezave je sestavljena iz standardnega optičnega vlakna in standardnega optičnega sprejemnika. Pod pogojem predpisane izgube povezave,
Globina modulacije laserskega oddajnika vsakega kanala je 3,6 %, nastavite 59 PAL-D simulativnih televizijskih kanalov na 47~550MHz
In 33 QAM64 digitalno moduliran signal v območju 550~750(862) MHz, izhodna raven digitalno moduliranega signala je nižja za 6dB od nosilnega vala simulativnega signala.
Načelo risanja
5 Navodila za naročilo
*Razlaga nominacije modela si oglejte razlago nominacije modela opreme laserskega oddajnika 1310n.
6 Dodatki
| Učinkovitost | Kazalo | Dodatek | ||
| Optična funkcija | Laserska valovna dolžina | nm | 1550±10 | |
| Širina linearnosti | MHz | Manjše ali enako 1 | λ | |
| Ekvivalentna jakost hrupa | dB/Hz | Manjše ali enako -160 | RIN 20~1000MHz | |
| Razmerje zatiranja stranskega načina | dB | Večje ali enako 35 | SMSR | |
| Razmerje izumrtja | dB | Večje ali enako 20 | Xp | |
| Izhodna moč | dBm | 2× | 2×7, 2×9, 2×10, 2×5, 4×7,6×7 | |
| Zadrževanje SBS | dBm | Večje ali enako 17 | ||
| Povratna izguba | dB | Večje ali enako 60 | ||
| Konektor za optična vlakna | FC/APC | SC/APC ali E-2000 | ||
| RF funkcija | Delovna pasovna širina | MHz | 45-862 | |
| Raven vnosa | dBmV | 18~28 | AGC | |
| Ravnost | dB | Manjši ali enak ±0,75 | 45~862MHz | |
| Povratna izguba | dB | >16 | 45~750MHz | |
| Vhodna impedanca | Ω | 75 | ||
| Funkcija povezave | Oddajni kanal | PAL-D/60ch | ||
| CNR | dB | Večje ali enako 51 | 10Km optičnih vlaken,0dBm sprejem | |
| CTB | dB | Manjše ali enako -65 | ||
| OCD | dB | Manjše ali enako -60 | ||
| Splošna značilnost | Vrata omrežnega vmesnika | RJ45, R232 | Podpira IE in SNMP | |
| Napajanje | V | 90~265 mestna moč | -48VDC neobvezno | |
| Poraba energije | W | Manjše ali enako 50 | Enkratna moč deluje | |
| Delovna temp. | stopnja | -5~65 | Samodejno nadzorovana temperatura stroja | |
| Temp. shranjevanja | stopnja | -40~85 | ||
| Delovna relativna temp. | % | 5~95 | ||
| Velikost | " | 19×10×1.75 | ŠxGxV | |
