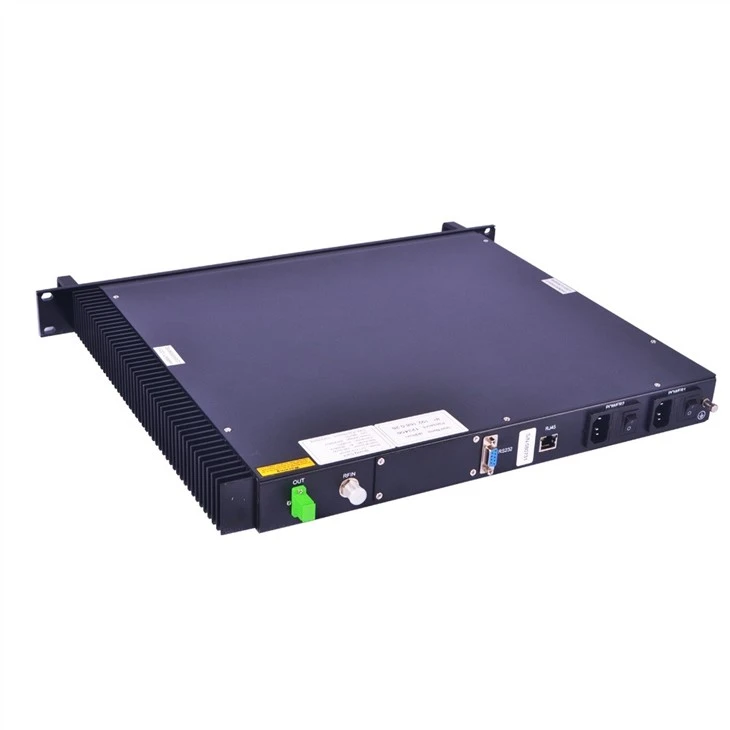

1330nm optični sprejemnik z AGC MGC

1330nm optični sprejemnik z AGC MGC

Programska oprema za notranje mikroprocesorje ima številne funkcije, kot so lasersko spremljanje, prikaz številk, alarm napak in on-line upravljanje. Ko je delovni parameter laserja zunaj določenega obsega, bo rdeča lučka zasvetila na alarm.

Standardni priključek RS-232 omogoča upravljanje prek interneta in nadzor na drugem mestu

Priročnik za uporabo zaslonske plošče：

Pritisnite tipko »Status« na plošči, delovni parameter te naprave lahko vidite po vrsti,

1.Model:：ST1310-02,04,06,08,10,12,14,16,18,20,22,24,26,28,30

2.izhodna moč: prikaz izhodne moči tega stroja（mW）.

3.Laser Temp: laser deluje med 20 30 in 30 ℃ .Če je temperatura zunaj tega območja, bo rdeča lučka utripala do segrevanja.

4.Bias Tok: Tok odklona laserja je glavni delovni parameter laserja. Šele ko je parameter nad 30 mA, lahko RF-vozni vezje začne delovati. Rdeča lučka bo svetila, da bo opozorila, ko bo frekvenca RF izšla iz fiksne vrednosti.

5.REFRG tok：prikazuje delovni tok ogrevanja ali hlajenja, s katerim je mogoče zagotoviti, da je običajna temperatura 25 ℃.

6.+ 5V test（Bere）：prikazuje notranjo dejansko napetost ± 5 V.

7.- 5V test（Bere）：prikaz notranjega dejanskega-5V.

8.+24V test（Bere）：prikazuje notranjo dejansko napetost +24V.

Navodila za uporabo：

1.Preglejte ta stroj, polico in napajanje, da preverite, ali je napajalnik dober.

2.Ta stroj sprejema moč stikala z visoko kakovostjo in visoko stabilnostjo, zaradi česar je primeren za delo v napetosti od 110 V do 254 V.

3.Pred namestitvijo se prepričajte, da je priključek čist. Preden priključite vlakno, očistite vlaknast konektor s čistim alkoholom.

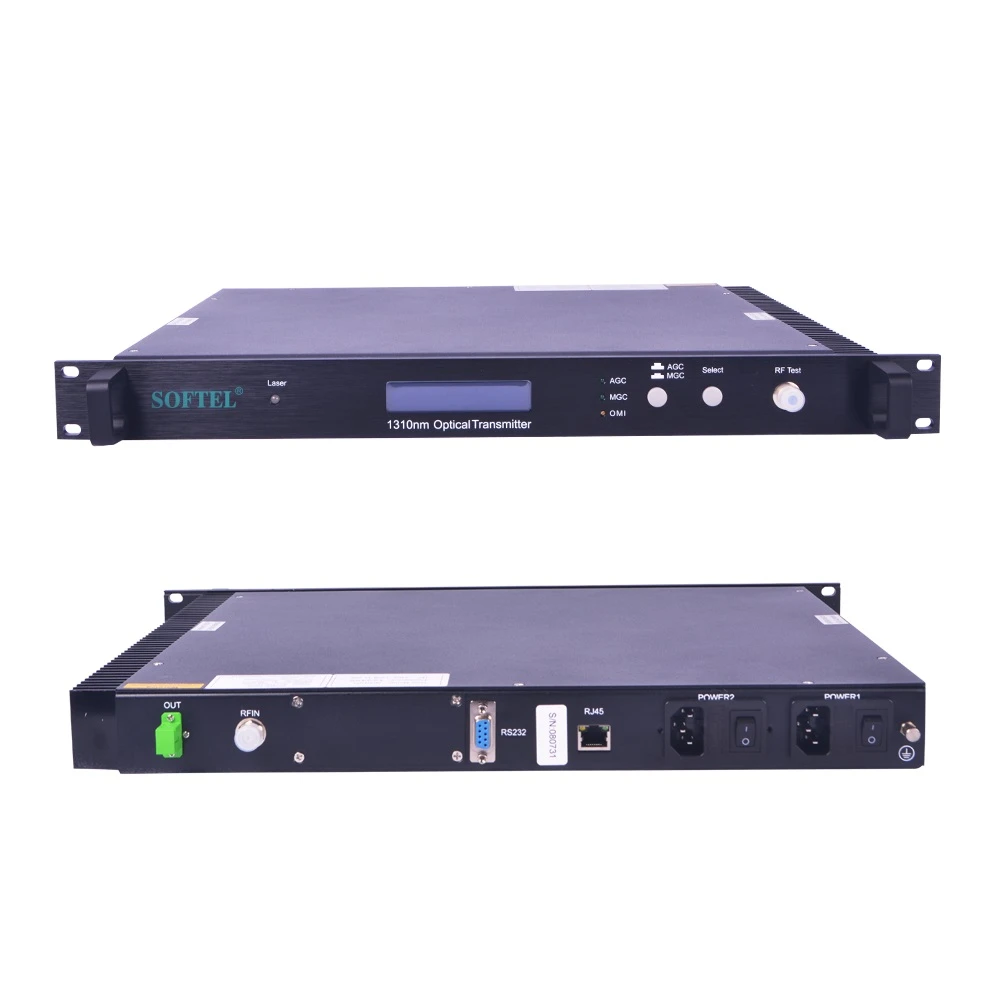

4.Po priključitvi napajanja vklopite napajanje na zadnji strani plošče. Na zaslonu bodo prikazane osnovne informacije tega stroja. Po nekaj sekundah se napajanje laserja samodejno vklopi. Če je s strojem vse v redu, se bo lučka za stanje stanja (Laser) spremenila iz rdeče v zeleno. Zaslon vam bo prikazal trenutno stanje tega stroja.

5.Pritisnite gumb "STATUS", nato pa lahko vidite po vrsti parametre tega stroja.

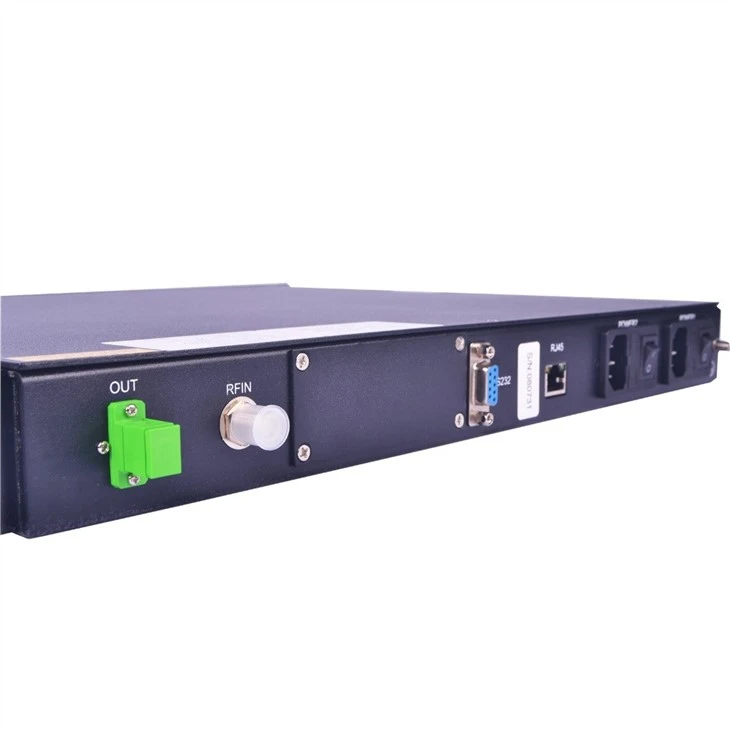

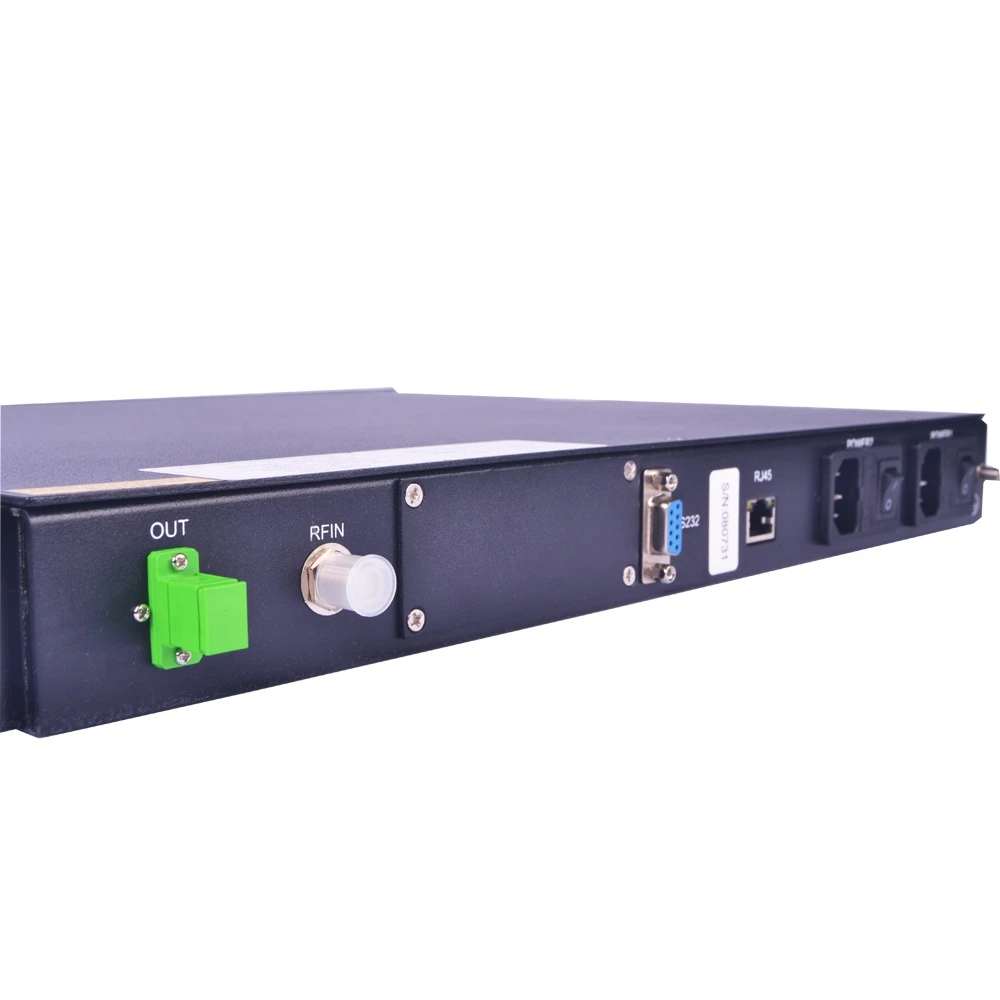

6.Če je vse zgoraj navedeno delovno stanje v redu, preverite, ali lahko vhodna raven ugodi zahtevi v poročilu o preskusu. Če je v redu, priključite RF vhod na oddajnik.
