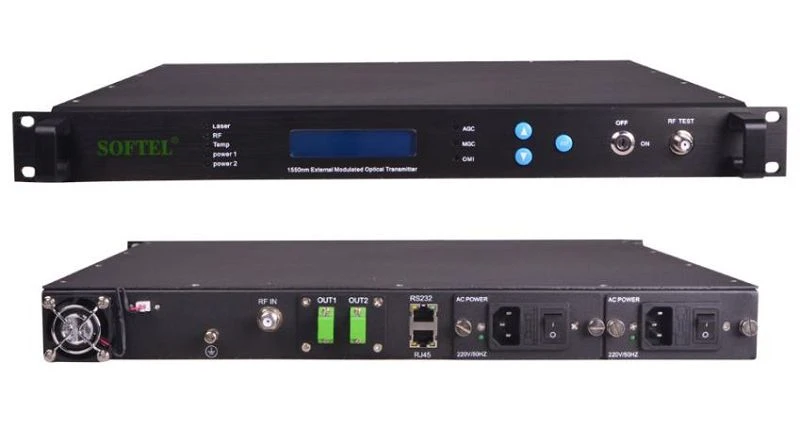

1550 Optični oddajnik za zunanjo modulacijo
Za prenos na dolge razdalje se običajno uporablja optični oddajnik ST1550E. Z valovno dolžino ITU-T je dostop do širokopasovnega PON omrežja enostavno implementiran ali pa se nanaša na rešitev FTTH družbe WDM Technologies.
Značilnost
◆ Ozka pasovna širina (Typ = 1MHz), nižji hrup, DFB laser z neprekinjenim valom.
◆ edinstvena inovacijska tehnologija; Zagotavlja odlične CNR, CTB, CSO, SBS.
Standard Standardna valovna dolžina ITU je nastavljiva. Uporabniki lahko prilagodijo in nastavijo lasersko valovno dolžino na sprednji plošči s stopnjo ± 0,05nm v območju ± 200GHz (± 1,6nm), hkrati pa izvajajo nadgradnjo omrežja in razširitev sistema WDM.
Mode AGC / MGC način je na kraju samem neobvezen; OMI je mogoče optimizirati na kraju samem.
Odličen komunikacijski vmesnik RS232.
Management Upravljanje omrežja SNMP neobvezno.
◆ 1 + 1 rezervno napajanje neobvezno.
◆ Odlično razmerje P / P.
Parameter
Izvedba | Enota | Kazalo | Doplačilo | |
Optična funkcija | Laserska valovna dolžina | nm | 1550 ± 10 | Primerno s standardom ITU-TG.692 |
Linearna širina | MHZ | ≤1 | △ λ | |
Ekvivalenten hrup | ||||
intenzivnost | dB / Hz | ≤-160 | RIN 20 ~ 1000MHz | |
Izhodna moč | dBm | 2 × 7 | 2 × 5、2 × 9、1 × 7、1 × 5 | |
Vračilo izgube | dB | ≥60 | ||
Optika fi ber priključek | FC / APC | SC / APC ali E-2000 | ||
RF funkcija | Delovna pasovna širina | MHZ | 45–862 | |
Vhodna raven | dBmV | 18 ~ 28 | AGC | |
Ravnost | dB | ≤ ± 0,75 | 45 ~ 862MHz | |
Vračilo izgube | dB | > 16 | 45 ~ 750MHz | |
Vhodna impedanca | Ω | 75 | ||
Povezava funkcija | Predaj kanal | PAL-D / 60ch | ||
CNR1 | dB | ≥53,5 | ||
CNR2 | dB | ≥52 | 65Km optičnih fiber 0dBm sprejem | |
CTB | dB | ≤-65 | ||
OCD | dB | ≤-65 | ||
SBS zadrževanje | dBm | ≥16,0 | 13、16、18 fi xed ali nastavljiv neobvezno | |
Splošna značilnost | Omrežni vmesnik por | t | RJ45, R232 | Podpora IE in SNMP |
Napajanje | V | 90 ~ 265 mestna moč | -48VDC neobvezno | |
Poraba energije | W | ≤50 | Eno napajanje deluje | |
Delovna temp. | ℃ | -5 ~ 65 | Temp. Stroja nadzor samodejno | |
Temperatura shranjevanja | ℃ | -40 ~ 85 | ||
Delo relativna temp. | % | 5 ~ 95 | ||
Velikost | " | 19 × 14,5 × 1,75 | ŠxDxH |
