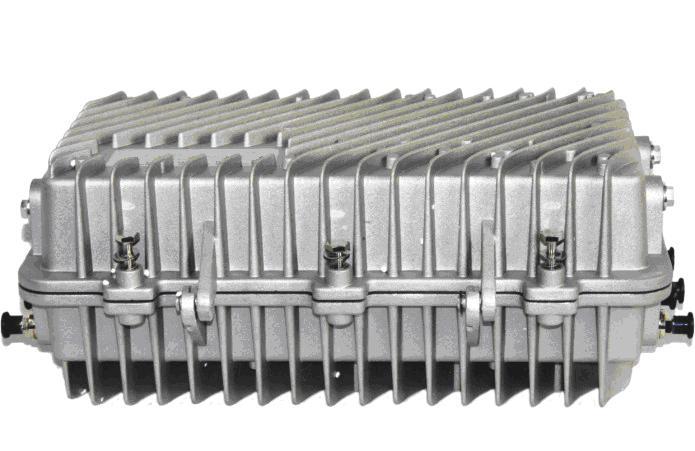

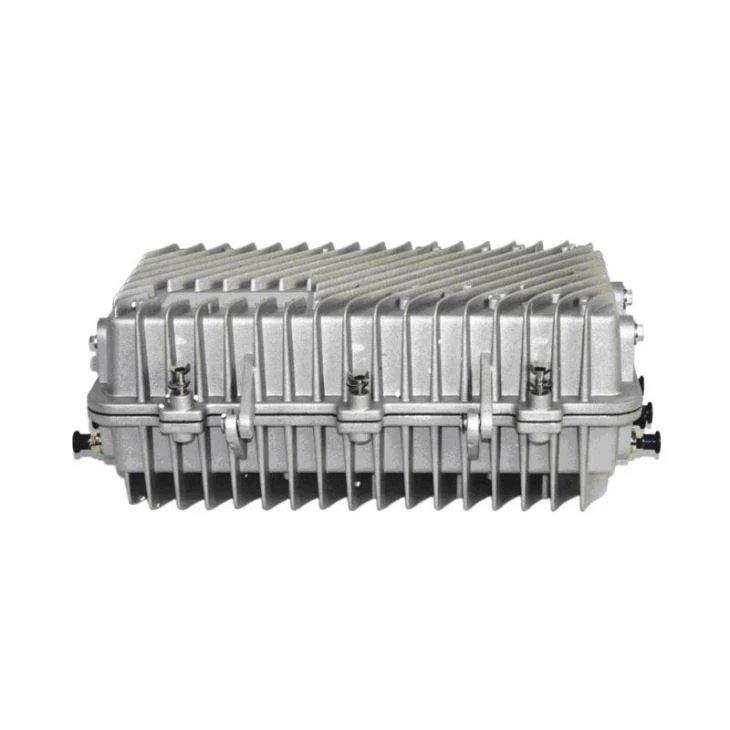

1310nm zunanji laserski optični oddajniki
1310 nm zunanji laserski oddajnik (relejna postaja) je naš predstavljeni izdelek. Z leti nabira inženirske prakse HFC omrežja in izkušnje pri razvoju opreme, posebej razvite za 1310nm zunanje optične emisije ali optični relejni prenos. Uspešen razvoj tega izdelka zagotavlja ekonomično in praktično rešitev 1310nm zunanje optične emisije ali optičnega relejskega prenosa v inženirski praksi CATV.
Značilnosti izvedbe
■ Del za fotoelektrično pretvorbo sprejme najnovejši uvoženi optoelektronski integrirani sprejemni modul;
■ Del z optičnimi emisijami sprejme najnovejši uvoženi visokozmogljivi laser DFB; zagotavljajo visokokakovosten prenos signala za omrežje CATV.
■ vgrajen RF ojačevalnik in krmilni tokokrog za zagotavljanje nizkega indeksa hrupa in intermodulacije; in lahko odda dva načina visokokakovostni RF signal za pokritje lokalnih uporabnikov.
■ Popoln in zanesljiv stabilizirajoči vez z optično močjo in vgrajen električni hladilni grelec za električno ogrevanje, omogočajo temperaturno razliko v delovnem okolju do ± 40 ° C, zagotavljajo najboljše delovanje stroja in dolgo življenjsko dobo neprekinjenega delovanja laserja.
■ LCD prikaz stanja, glavni delovni parametri so na prvi pogled jasni.
■ Kompaktna in razumna struktura procesa, priročna namestitev in odpravljanje napak, stabilna in zanesljiva zmogljivost.
■ Oprema lahko deluje stabilno na prostem v slabih okoljskih pogojih zaradi velikega neprepustnega ohišja iz litega aluminija, visoko zanesljivega napajalnega stikala in strogega sistema za zaščito pred strelo.
Parameter tehnike
Postavka | Enota | Tehnični parameter |
Del optičnega sprejemnika | ||
Vhodna optična moč | mw | 0,3 ～ 1,6 （-5dBm ～ + 2dBm） |
Vrsta optičnega konektorja | FC / APC ali SC / APC | |
Optična izguba vračanja | dB | > 45 |
Frekvenčni razpon | MHz | 47 ～ 862 |
Ravnost v pasu | dB | ± 0,75 |
RF Izhodna raven | dBμV | ≥96 （, če je vhodna optična moč － 2dBm） |
Razpon prilagoditve ravni | dB | 0 ～ 15 |
RF značilna impedanca | Ω | 75 |
Vrnitev izgube | dB | ≥ 16 （47 ~ 550） MHz ； ≥ 14 （550 ~ 750 / 862MHz） |
C / CTB | dB | ≥ 65 |
C / CSO | dB | ≥ 60 |
C / N | dB | ≥ 51 |
AGC nadzorno območje | dB | ± 8 |
MGC Control Range | dB | ± 8 |
Del optičnega oddajnika | ||
Izhodna optična moč | mW | 4, 6, 8, 10, 12, 14, 16 ali določil uporabnik |
Optična povezava | dB | Določeno glede na optično moč |
Način optične modulacije | Neposredna modulacija optične jakosti | |
Delovna valovna dolžina | nm | 1310 ± 20 |
Vrsta optičnega konektorja | FC / APC ali SC / APC, SC / UPC | |
Številka kanala | 84 | |
C / N | dB | ≥51 |
C / CTB | dB | ≥65 |
C / CSO | dB | ≥60 |
RF vhodna raven | dBμV | 75 ～ 85 （Vhodna raven kot optični oddajnik） |
Vhodni nivo laserja | dBμV | 93 ～ 98 （Laserski vhodni nivo, ki se uporablja kot relejna postaja） |
Ravnost v pasu | dB | ± 0,75 |
Splošna značilnost | ||
Napetost moči | V | AC: (85 ~ 250V) / 50 Hz ali （35 ～ 75V） / 50Hz |
Poraba | W | <> |
delovna temperatura | ℃ | -25 ~ +50 |
Temperatura skladiščenja | ℃ | -20 ~ +65 |
Relativna vlažnost | % | Največ 95% Brez kondenzacije |
Dimenzija | mm | 537 （L ╳ 3 273 （Š） ╳ 220 （H） |
