XGS-PON FTTH CATV Optično vozlišče Passice

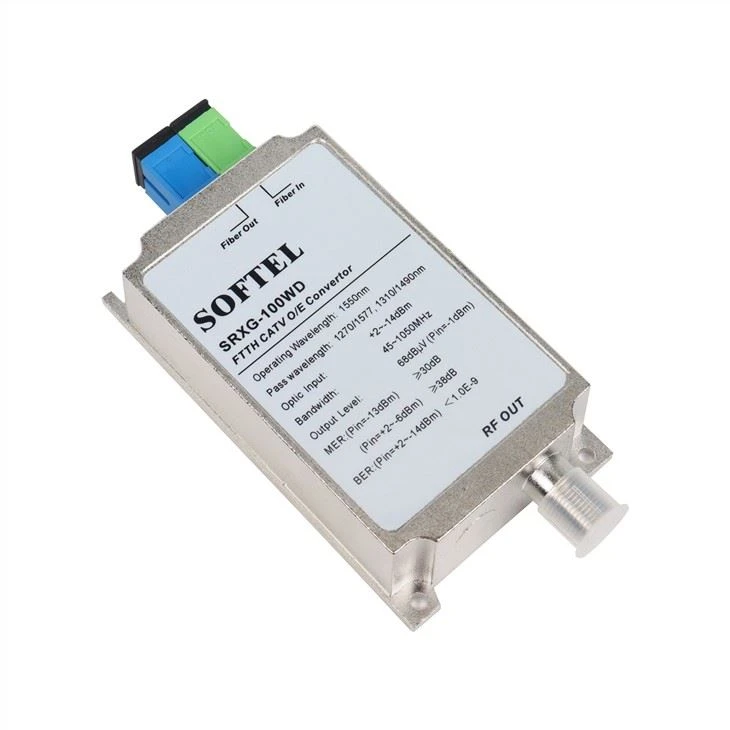

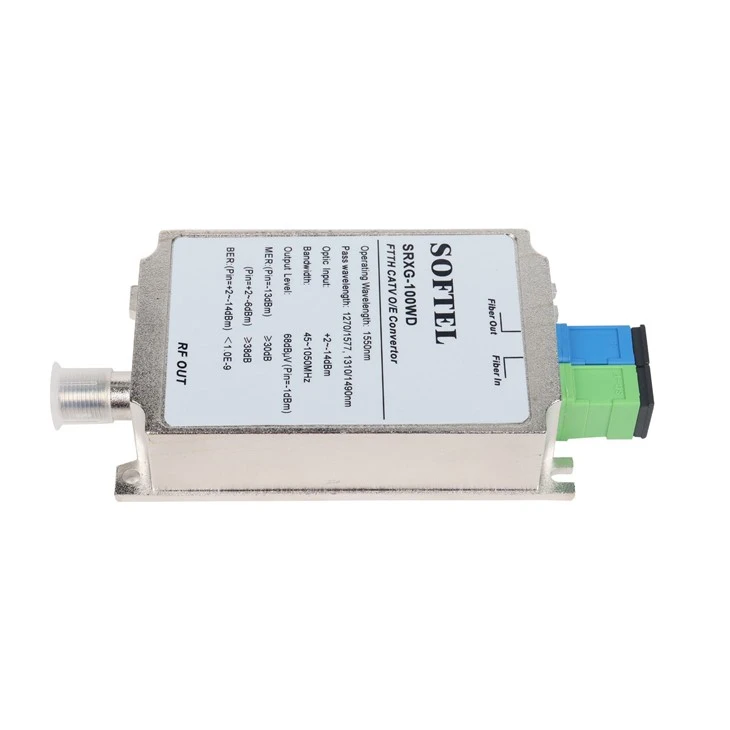

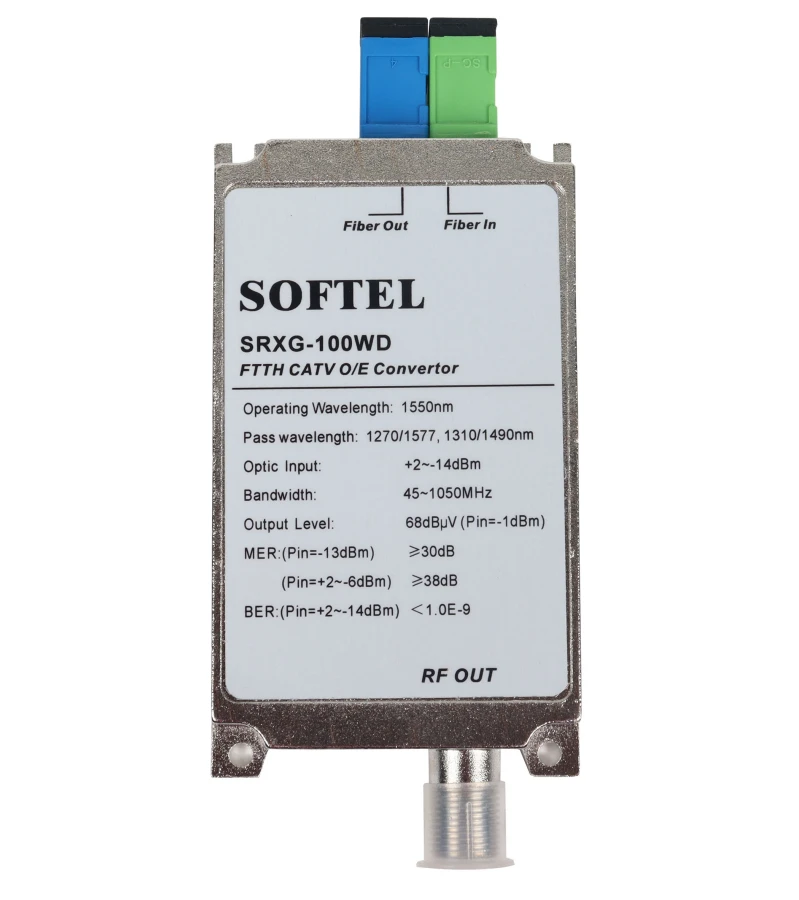

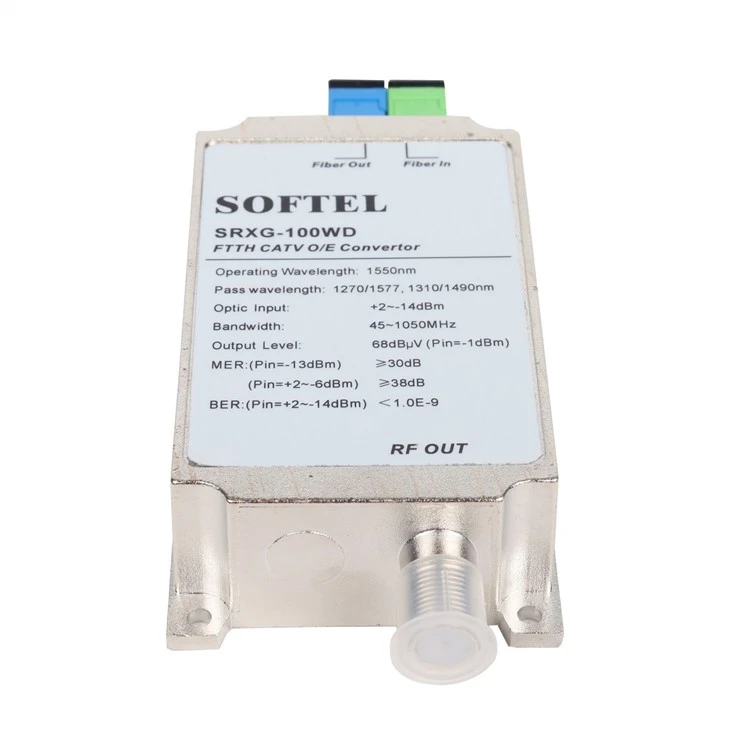

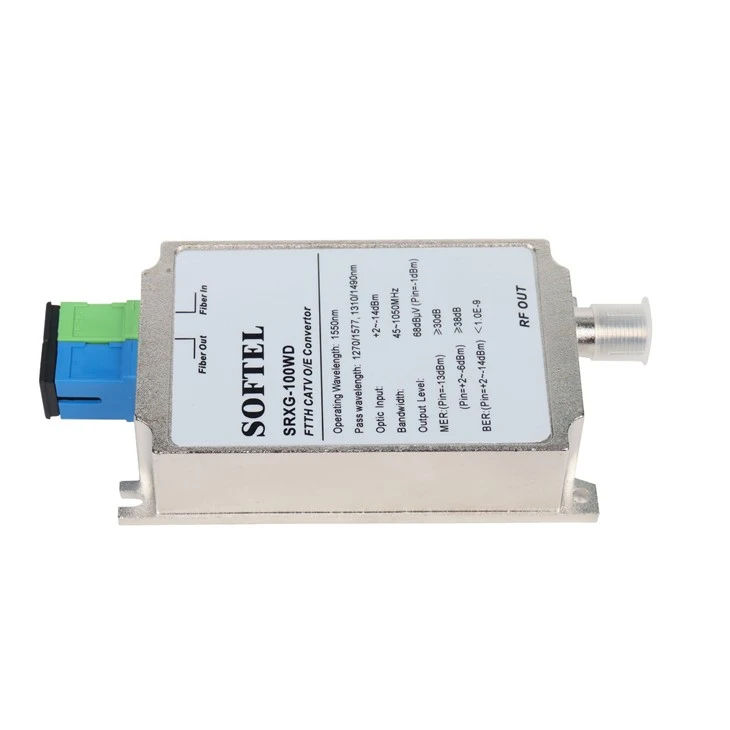

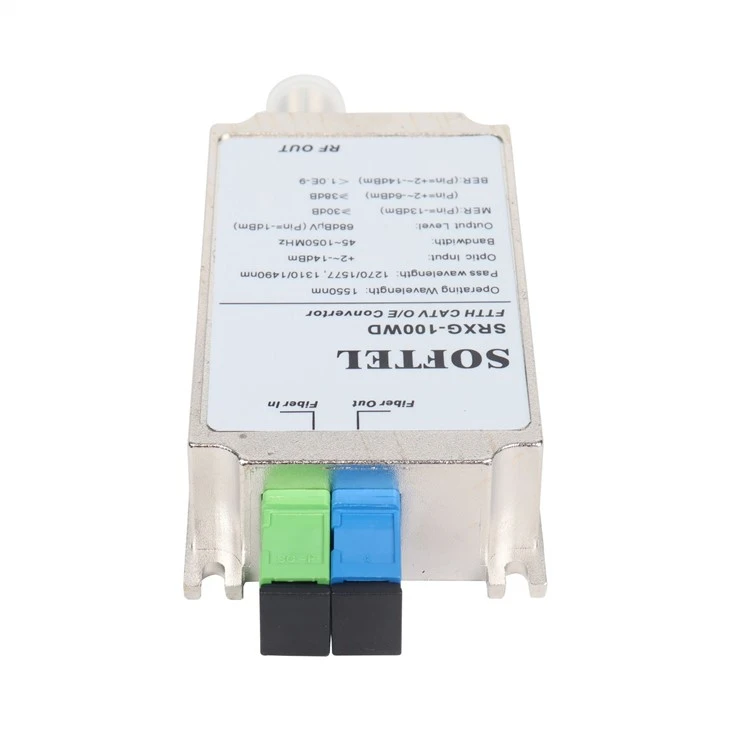

SRXG-100WD FTTH CATV Pasivno vozlišče
1.0 Kratek uvodSRXG-100WD FTTH CATV Pasivno vozlišče
SRXG-100WD CATV pretvornik je za digitalno televizijo, optična vlakna do doma. Ta stroj uporablja visoko občutljivo optično sprejemno cev, brez napajanja, brez porabe energije. Ko je vhodni nivo izhodne optične moči Pin=-1dBm, Vo=68dBuV, ekonomična, prilagodljiva integracija aplikacij, uporaba optičnih vlaken v domačem omrežju. Je vgrajen CWDM, primeren za sistem s trojno valovno dolžino z enim vlaknom, valovno dolžino delovanja CATV 1550nm, valovno dolžino prehoda 1270/1577nm in 1310/1490nm, lahko priročno poveže ONU EPON, GPON, XG-PON.
2.0 Značilnost izdelkaSRXG-100WD FTTH CATV Pasivno vozlišče
1. Napajanje ni potrebno
2. Delovna pasovna širina 45~1050MHz

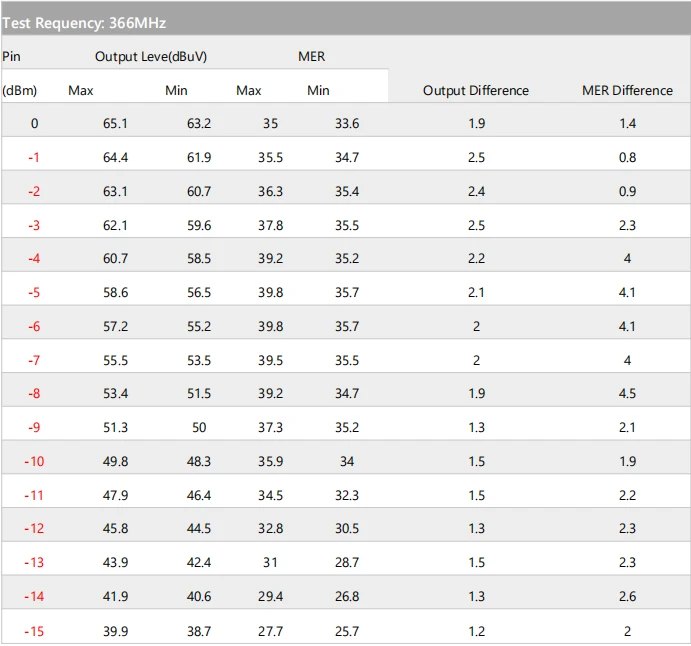

3.0 Testni podatki zaSRXG-100WD FTTH CATV Pasivno vozlišče
4.0 Tehnični indeks odSRXG-100WD FTTH CATV Pasivno vozlišče
Predmeti | Optična funkcija | enota | Indeks | Dodatek |
| Optična funkcija | CATV Delovna valovna dolžina | (nm) | 1540~1560 | |
Prehod valovne dolžine | (nm) | 1270/1577 | ||
Izolacija kanala | (dB) | Večje ali enako 40 | 1550 nm in 1490 nm | |
Sprejemna moč | (dBm) | plus 1~-15 | ||
Optična povratna izguba | (dB) | Večje ali enako 55 | ||
| Konektor za optična vlakna | SC/APC | vnos | ||
RF funkcija | Delovna pasovna širina | (MHz) | 45 ~ 1050 MHz | |
Izhodna raven | (dBμV) | 61.9 - 64.4 | Digitalna TV (Pin=-1dBm) | |
Povratna izguba | (dB) | Večje ali enako 14 | 47~862MHz | |
Izhodna impedanca | (Ω) | 75 | ||
| Številka izhodnih vrat | 1 | |||
| RF vezava | F-ženska | |||
Prehrana z digitalno televizijo | OMI | ( v odstotkih ) | 4.3 | |
MER | (dB) | 34.7 - 35.5 | Pripni=-1dBM | |
| 28.7 - 31 | Pin=-13dBm | |||
| BER | <> | Pin: plus 1~-15dBm | ||
Splošna značilnost | Delovna temp | (stopnja) | -20~ plus 55 | |
Temperatura shranjevanja | (stopnja) | -40~85 | ||
Delovna relativna temp | ( v odstotkih ) | 5~95 |
5.0 Serija izdelkov odSRXG-100WD FTTH CATV Pasivno vozlišče
| Model | Vhodna valovna dolžina | Delovanje CATV | Prepust podatkov | Izhodna vlakna | Vhodna vlakna |
| SRXG-100WD | 1270, 1577, 1310, 1490, 1550 nm | 1540 ~ 1560 nm | 1270/1577 nm 1310/1490 nm | SC/UPC ALI SC/APC | SC/APC |
6.0 Opomba o SRXG-100WD FTTH CATV Pasivno vozlišče
1. Pri uporabi RF konektorja je treba RF vhodni vmesnik priviti na STB. V nasprotnem primeru je ozemljitev slaba in bo povzročila degradacijo visokofrekvenčnih segmentov digitalnih TV signalov MER.
2. Optični konektor naj bo čist, slaba povezava bo povzročila prenizko izhodno raven RF.
