Optično vozlišče WDM
Širok razpon optične vhodne moči
Enonapetostna vlakna z visoko izgubo
Uporaba aktivnih naprav ojačevalnika GaAs

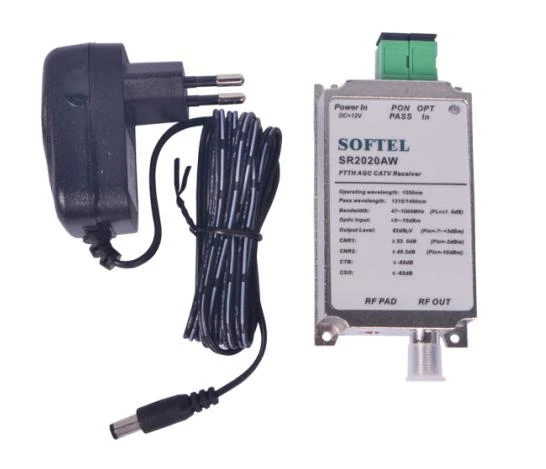

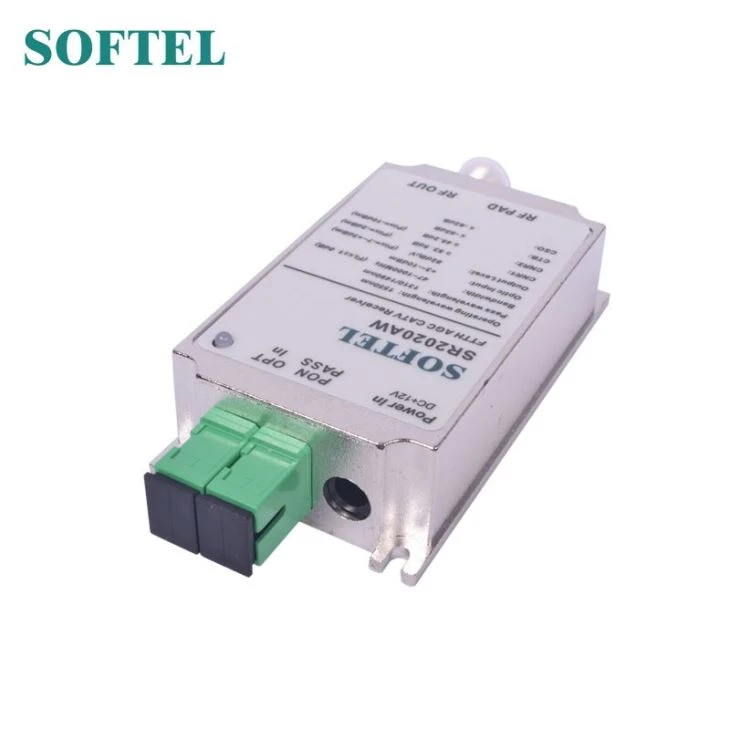

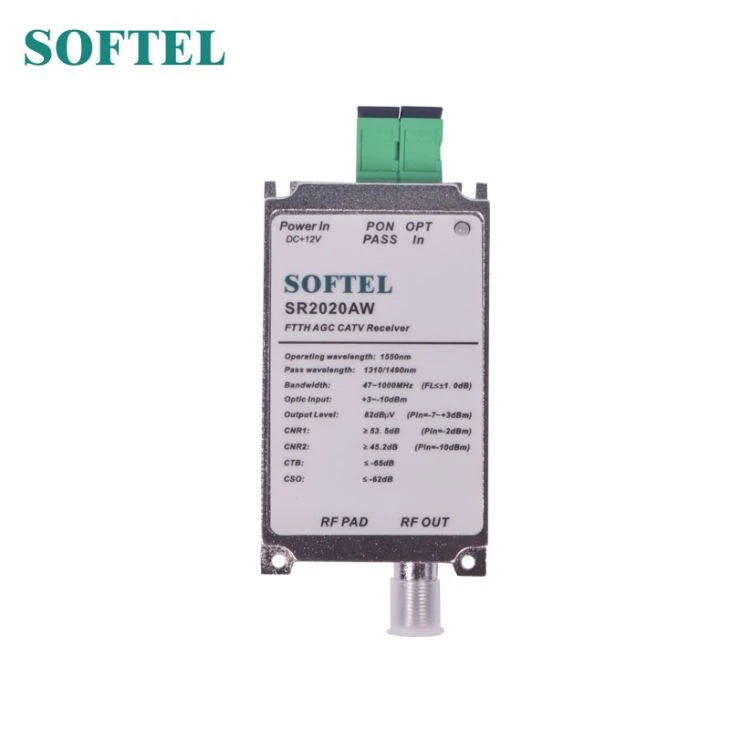

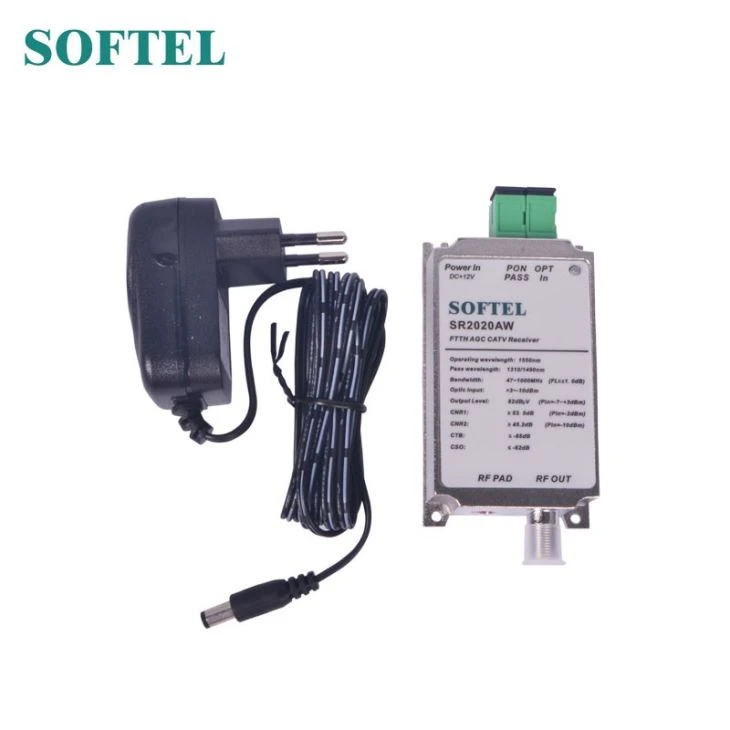

SR2020AW je optično vozlišče z WDM in AGC, optičnim vhodom, izhodom RF. Zasnovan je za omrežja FTTH (Fiber To The Home).
Lastnosti
Odlična linearnost in ravnost
Širok razpon optične vhodne moči
Enonapetostna vlakna z visoko izgubo
Uporaba aktivnih naprav ojačevalnika GaAs
Tehnologija ultra nizkega hrupa
Manjša velikost in enostavnejša namestitev
Rdeča LED za prikaz moči
Barva-LED za optično indikacijo moči
Vgrajeni filter in funkcija AGC
Dvobarvna LED za indikacijo optične moči (Ne sveti: optična moč <-10dbm, zelena:="" -10dbm="">
Specifikacije
Postavka številke | Enota | Opis | Opomba |
Uporabniški vmesnik | |||
RF priključek | F-samica | ||
Optični konektor | SC / APC ali FC / APC | ||
Napajanje | F-samica | ||
Optični parameter | |||
Odgovornost | A / Ž | ≥0,9 | |
Vhodna optična moč | dBm | -10 ～ + 3 | |
-7 ～ + 2 | AGC | ||
Optična izguba vračanja | dB | ≥45 | |
Vhodna valovna dolžina | nm | 1550 ± 20 | |
Sprejem valovne dolžine | nm | 1550 | |
Obhodna valovna dolžina | nm | 1310/1490 | |
Vrsta optičnih vlaken | Enoten način | ||
RF Parameter | |||
Frekvenčni razpon | MHz | 47-1000 | |
Ravnost | dB | ± 0,75 | |
Izhodna raven | dBµV | ≥82 | AGC |
CNR | dB | ≥53,6 | Vhodna moč -2 dBm |
OCD | dB | ≥62 | |
CTB | dB | ≥65 | |
Vrnitev izgube | dB | ≥16 | |
Stabilnost AGC | dB | ± 1 | |
Izhodna impedanca | Ω | 75 | |
Drugi parameter | |||
Napajanje | VDC | 12 | |
Poraba energije | W | <> | |
Dimenzije | mm | 110 * 50 * 23 |
