Aktivno optično vozlišče XGS-PON FTTH
Aktivno optično vozlišče XGS-PON FTTH

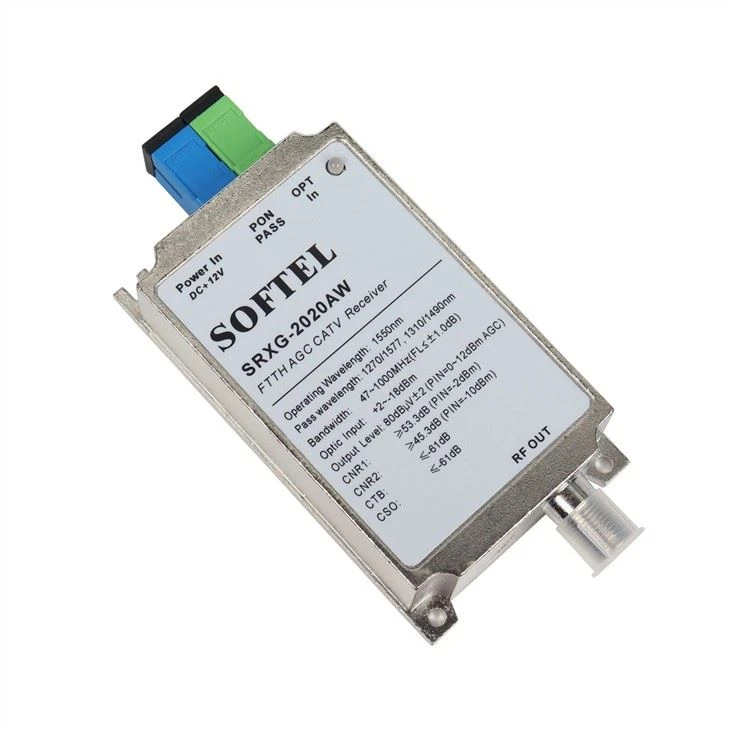

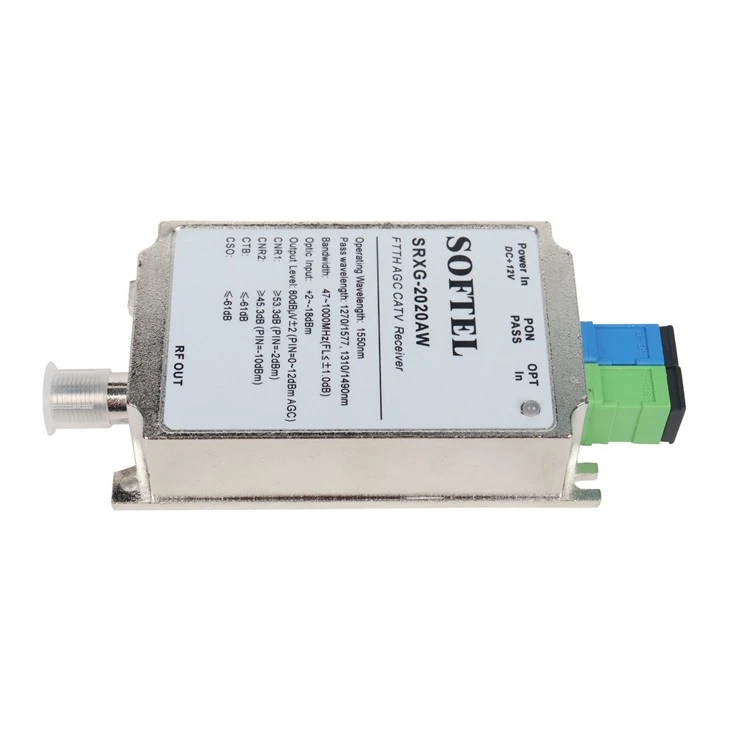

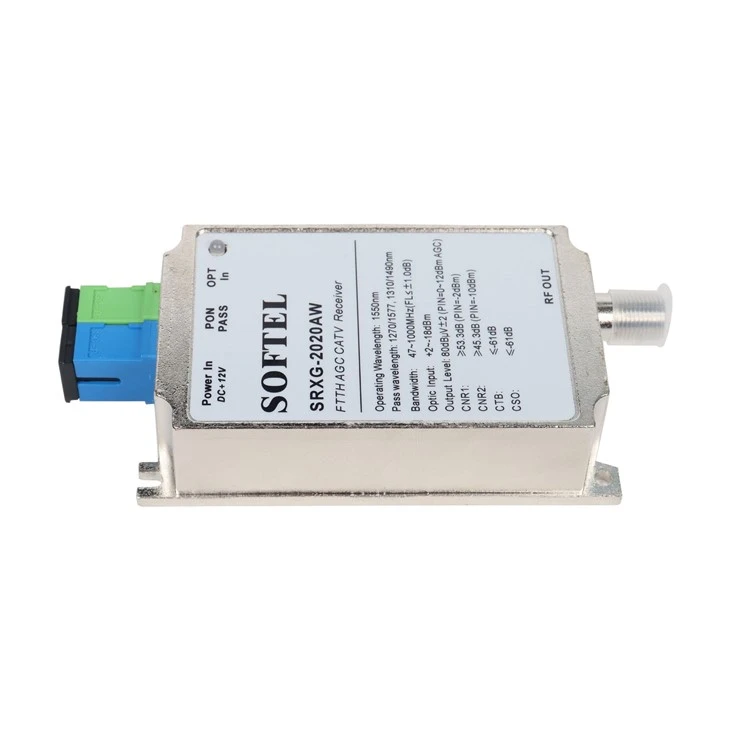

XGS-PON FTTH Active Fiber Optic Node SRXG-2020AW, z delovno pasovno širino 47~1000MHz, je nizko porabo, visoko zmogljiv in stroškovno učinkovit optični sprejemnik FTTH CATV s trojnim predvajanjem, ne glede na to, ali se uporablja v analogni televiziji ali digitalni televizijski sistem. Sprejem z veliko optično močjo je mogoče prilagoditi z nivojem PAD, ki omejuje izhod, tako da imajo SRXG-2020AW v velikem dinamičnem območju prejete optične moči plus 2 dBm ~-21dBm odlične lastnosti.
Lastnosti
1. Zelo nizek šum (3,8 odstotka modulacije, -10dBm sprejem, CNR večji ali enak 45,3 dB)
2. Širok razpon dinamične optične moči sprejema: znotraj Pin=-16, MER večji ali enak 36,1 dB
3. Prijavite se za omrežje EPON, GPON, XG-PON FTTH
4. To aktivno optično vozlišče XGS-PON FTTH lahko prihrani velik vir optične energije, tako da lahko močno zmanjša stroške konfiguracije omrežja.
5. V pasovni širini 47~1000MHz, vse z odlično funkcijo ravnosti (FL manj ali enako ±0,75dB)
6. Nizka poraba energije, visoka zmogljivost, visoka stroškovna učinkovitost
7. Visoka izhodna raven, ki jo lahko uporabljajo številni uporabniki
Parametri aktivnega optičnega vozlišča XGS-PON FTTH
Izvedba | Indeks | Dodatek
| ||
Optična funkcija | CATV Delovna valovna dolžina | (nm) | 1540~1563 | |
Prehod valovne dolžine | (nm) | 1270/1577 1310/1490 | ||
Izolacija kanala | (dB) | Večje ali enako 40 | 1550 nm in 1490 nm | |
Sprejemna moč | (dBm) | plus 2~-18 | Analog TV (CNR>45 dB) | |
| plus 2~-20 | Digital TV (MER>30 dB) | |||
Optična povratna izguba | (dB) | Večje ali enako 55 | ||
| Konektor za optična vlakna | SC/APC | |||
RF funkcija | Delovna pasovna širina | (MHz) | 47~1000 | |
Ploskovitost | (dB) | Manj ali enako ±0.75 | ||
Izhodna raven | (dBμV) | >78 | Pin=-1~-14dBm AGC | |
Povratna izguba | (dB) | Večje ali enako 14 | 47 ~ 862MHz | |
Izhodna impedanca | (Ω) | 75 | ||
| Številka izhodnih vrat | 1 | |||
| RF vezava | F-ženska | |||
Analogna TV Funkcija povezave | Testni kanal | (CH) | 59CH (PAL-D) | |
OMI | ( v odstotkih ) | 3.8 | ||
CNR1 | (dB) | 53.3 | Pin=-2dBm | |
CNR2 | (dB) | 45.3 | Pin=-10dBm | |
CTB | (dB) | Manj ali enako -61 | ||
CSO | (dB) | Manj ali enako -61 | ||
Digitalna TV Funkcija povezave | OMI | ( v odstotkih ) | 4.3 | |
MER | (dB) | Večje ali enako 36 | Pin=-16dBm | |
| Večje ali enako 30 | Pin=-20dBm | |||
BER | (dB) | <> | Pin: plus 2~-21dBm | |
Splošna značilnost | Napajanje | (V) | DC plus 12V | ±1.0V |
Poraba energije | (W) | Manj ali enako 3 | plus 12VDC, 210mA | |
Delovna temp | (stopnja) | -20 ~ plus 55 | ||
Temperatura shranjevanja | (stopnja) | -40 ~ 85 | ||
Delovna relativna temp | ( v odstotkih ) | 5 ~ 95 |
OPOMBA

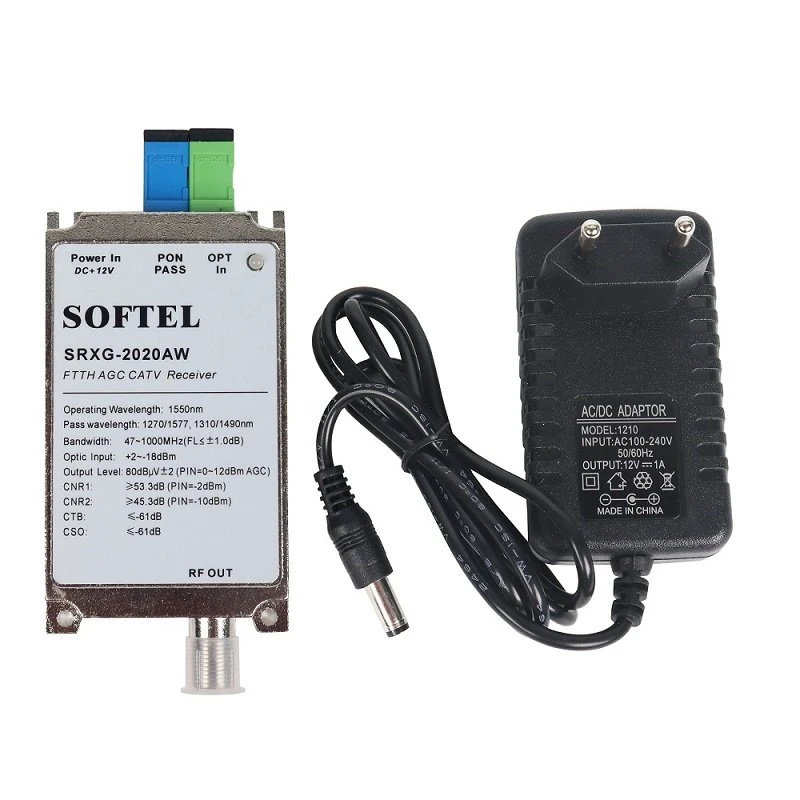

1. Napajalni adapter za to aktivno optično vozlišče XGS-PON FTTH: vhod 110/220V, izhod DC 12V(0,6A).
2. Optični konektor naj bo čist, slaba povezava bo povzročila prenizko izhodno raven RF.
3. Ne bi se smeli prilagajati sami, da bi se izognili poškodbam naprave.
Prednosti FTTH so predvsem:
1. gre za pasivno omrežje, od centrale do uporabnika, sredina je v osnovi lahko pasivna;
2. drugič, njegova pasovna širina je razmeroma široka, dolga razdalja pa je ravno v skladu z obsežno uporabo operaterjev;
3. tretjič, ker gre za posel, ki se izvaja na optičnih vlaknih, ni problema;
Pogosta vprašanja
1. Kakšni so plačilni pogoji, ki jih podpirate? Običajno sprejemamo T/T, PayPal, Western Union in Alibaba Trade Assurance. Izberete lahko plačilne pogoje, ki vam najbolj ustrezajo.2. Kaj pa pošiljanje? Ko je paket majhen, običajno izberemo FedEx, DHL, TNT in UPS in tako naprej, medtem ko ima blago veliko težo in prostornino, predlagamo uporabo zračne ali morske pošiljke.
3. Ali lahko naredite OEM za nas? Da. Če obstaja določena količina naročila, vam lahko izdelamo OEM, vključno s tiskanjem, logotipom in modelom po meri.
PREGLED PODJETJA
Hangzhou Softel Optic Co., Ltd (blagovna znamka: SOFTEL) je bil ustanovljen leta 2005, ki se nahaja v razvojni coni Hangzhou Hi-Tech. Izkoriščamo prednosti sodobne komunikacijske tehnologije oddajanja in optičnih vlaken, smo specializirani za raziskave in razvoj sistemske opreme CATV. Smo vodilni proizvajalec opreme za širokopasovni optični prenos HFC z močno zmogljivostjo za raziskave in razvoj na tem področju.
