1.0 Kratka predstavitevAktivno vozlišče optičnega sprejemnika XGS-PON 10G
SRXG-2020AW, delovna pasovna širina je 47~1000MHz. To je visoko zmogljiv, nizkoenergijski, stroškovno učinkovit optični aktivni sprejemnik z AGC WDM, primeren za uporabo v omrežju CATV FTTH Triple-Play. Ne glede na to, ali se uporablja v analogni ali digitalni televiziji. Ima visoko občutljivo optično sprejemno cev in posebno vezje za ujemanje z nizkim šumom. Sprejemanje satelitske visoke optične moči je mogoče prilagoditi s stopnjo PAD, predvajanje z omejevanjem izhoda, tako da ima SRXG-2020AW v velikem dinamičnem razponu sprejete optične moči plus 2 ~-21dBm dobre in odlične lastnosti . Triple play, optična vlakna do doma z uporabo optičnega sprejemnika SRXG-2020AW, ki lahko prihrani veliko virov energije ojačevalnika optičnih vlaken. Za operaterje lahko močno zniža stroške izgradnje omrežja.
2.0 Značilnost izdelkaAktivno vozlišče optičnega sprejemnika XGS-PON 10G
1. Izjemno nizek šum (3,8 odstotka modulacije, -10dBm sprejem, CNR večji ali enak 45,3 dB)
2. Širok dinamični sprejemni obseg optične moči: znotraj Pin=-16, MER Večji ali enak 36,1 dB
3. Veljavno omrežje EPON, GPON, XG-PON FTTH
. Lahko prihrani veliko optičnih virov energije, močno zmanjša stroške konfiguracije omrežja
5. Znotraj pasovne širine 47~1000MHz, vse z odlično funkcijo ravnosti (FL manj kot ali enako ±0,75dB)
6. Kovinsko ohišje nudi zaščito za optoelektronske občutljive naprave
7. Visoka izhodna raven, lahko jo uporablja veliko uporabnikov 8. Nizka poraba energije, visoka zmogljivost, visoka stroškovna zmogljivost
3.0 Glavna aplikacijaodAktivno vozlišče optičnega sprejemnika XGS-PON 10G
1. CATV FTTH
2. Integracija treh omrežij
3. FTTH EPON, GPON, XG-PON
4.0 Prikaz stanjaodAktivno vozlišče optičnega sprejemnika XGS-PON 10G
1. Rdeča: ni optičnega vhoda ali optična moč < -16dBm
2. Zelena: razpon optične moči ＞-16dBm
5.0 Tehnični indeks zaAktivno vozlišče optičnega sprejemnika XGS-PON 10G
Predmeti | Optična funkcija | Enota | Kazalo | Dodatek |
| Optična funkcija | CATV Delovna valovna dolžina | (nm) | 1540~1563 | |
Pass valovna dolžina | (nm) | 1270/1577 1310/1490 | ||
Izolacija kanala | (dB) | Večje ali enako 40 | 1550nm in 1490nm | |
Prejemanje moči | (dBm) | plus 2~-18 plus 2~-20 | Analog TV (CNR>45 dB) Digital TV (MER>30 dB) | |
Optična povratna izguba | (dB) | Večje ali enako 55 | ||
| Konektor za optična vlakna | SC/APC | |||
RF funkcija | Delovna pasovna širina | (MHz) | 47~1000 | |
Ravnost | (dB) | Manjše ali enako ±0,75 | 47~1000MHz | |
| Izhodna raven | (dBμV) | >78 | Pin=-1~-14dBm AGC | |
Povratna izguba | (dB) | Večje ali enako 14 | 47~862MHz | |
Izhodna impedanca | (Ω) | 75 | ||
| Številka izhodnih vrat | 1 | |||
| RF priključek | Ž-ženska | |||
Prehrana digitalne televizije | OMI | (odstotek) | 4.3 | |
MER | (dB) | 34.7 - 35.5 | Pin=-1dBM | |
| 28.7 - 31 | Pin=-13dBm | |||
| BER | <> | Pin: plus 1~-15dBm | ||
Splošna značilnost | Delovna temp | (stopnja) | -20~ plus 55 | |
Temp. shranjevanja | (stopnja) | -40~85 | ||
Delovna relativna temp | (odstotek) | 5~95 |

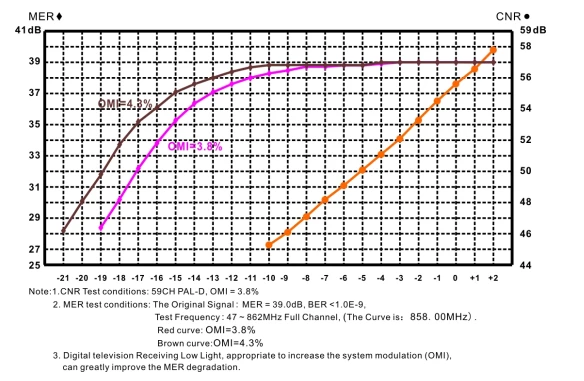

6.0 CNR, MER DEGRADACIJA TABELAodAktivno vozlišče optičnega sprejemnika XGS-PON 10G
7.0 Opomba o Aktivno vozlišče optičnega sprejemnika XGS-PON 10G
1. Napajalnik za to opremo: vhod 110/220V, izhod 12V DC (0,6A).
2. Optični konektor naj bo čist, slaba povezava bo povzročila prenizek RF izhodni nivo.
3. Ne prilagajajte se sami, da preprečite poškodbe naprave.
