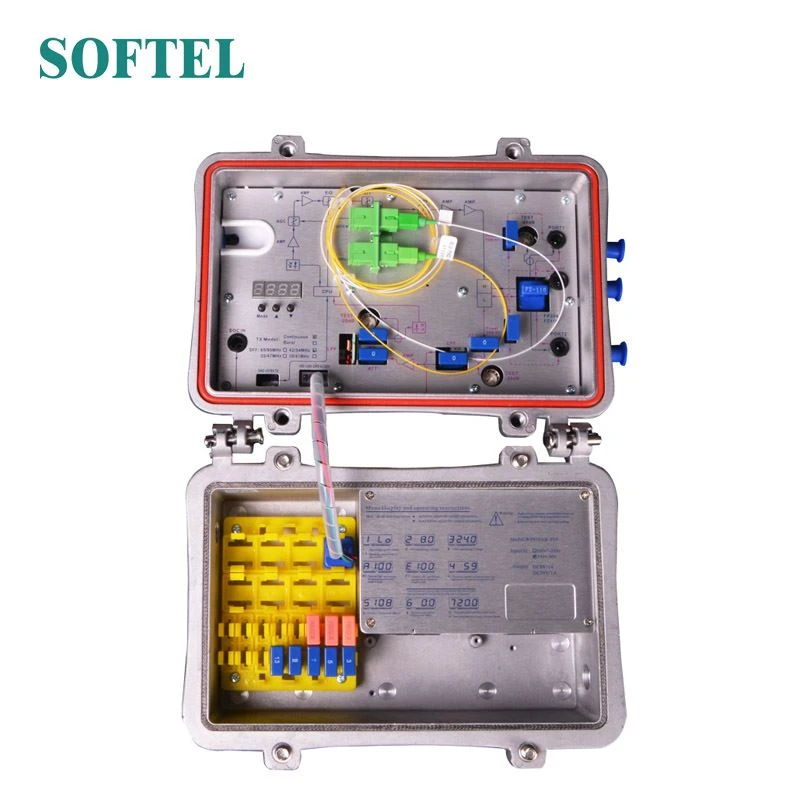

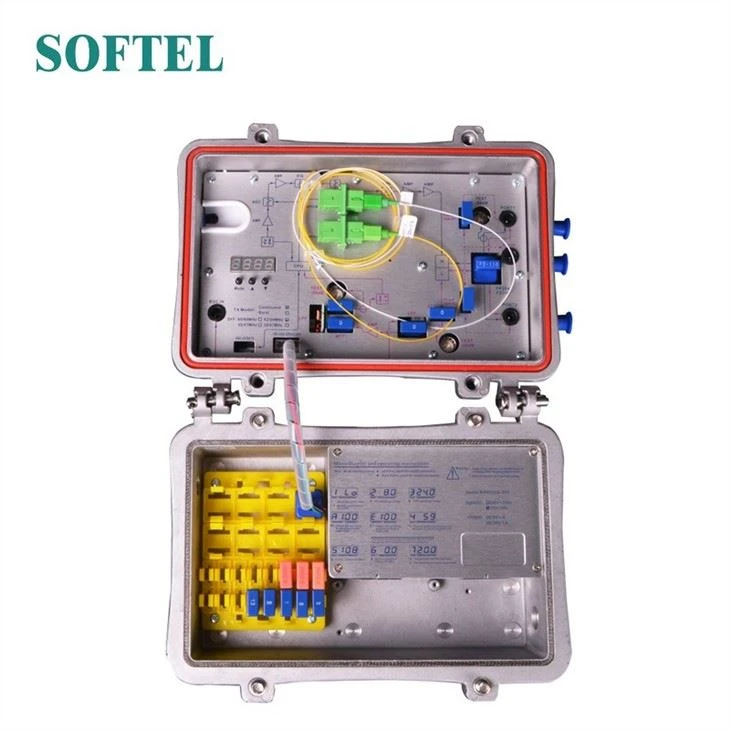

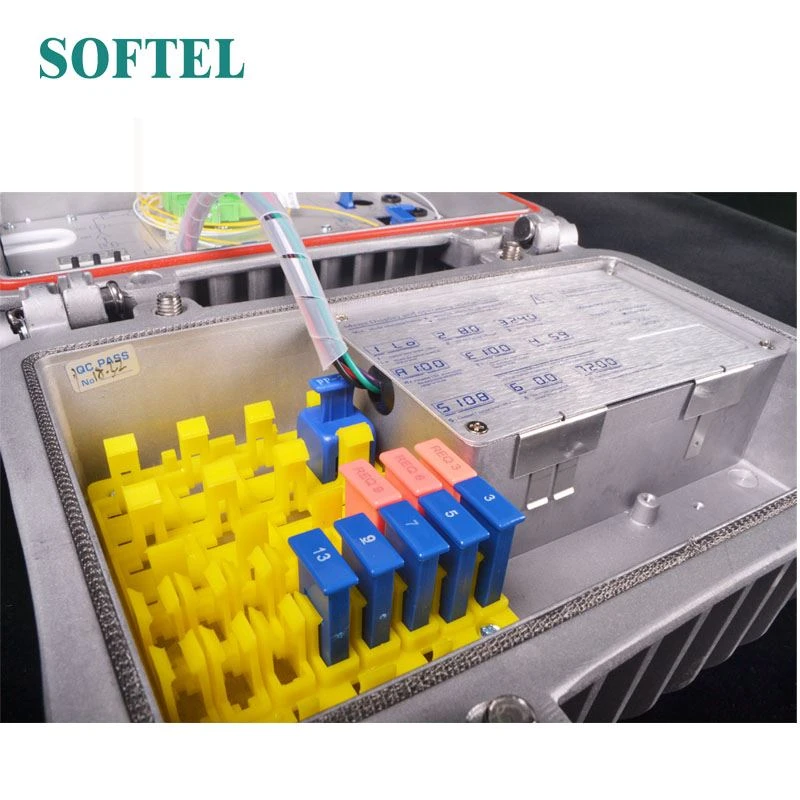

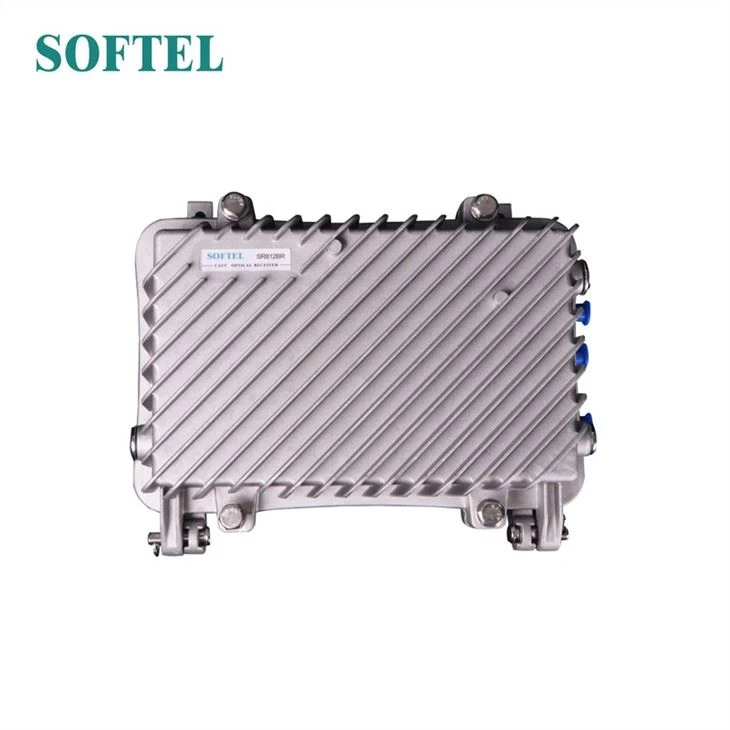

FTTX Solution Zunanji optični sprejemnik
Rešitev FTTX Zunanji optični sprejemnik
Kratka predstavitev zunanjega optičnega sprejemnika rešitveFTTX
Rešitev FTTX Zunanji optični sprejemnik je naš najnovejši visokokakovostni dvoizhodni optični sprejemnik CATV. Predojačevalnik sprejme polni GaAs MMIC, naknadni ojačevalnik pa modul GaAs. Optimizirano načrtovanje vezij skupaj z našimi 10-letnimi strokovnimi izkušnjami pri oblikovanju omogoča, da oprema dosega dobre indekse učinkovitosti. Mikroprocesorski nadzor, digitalni prikaz parametrov, inženirska razhroščevanje je še posebej enostavno. To je glavna oprema za izgradnjo omrežja CATV.
Značilnosti delovanja
1, visokoodzivna cev za fotoelektrično pretvorbo PIN.
2, specializirani RF čip za dušenje, z dobrim RF dušenjem in ravnotežnim linearnim, visoko natančnim.
Ojačevalnik GaAs, moč dvakrat večja, z velikim ojačanjem in majhnim popačenjem.
3, odlična zmogljivost AGC, ko je obseg vhodne optične moči －9 ～ ＋ 2dBm, izhodna raven ostane nespremenjena, CTB in CSO v bistvu nespremenjeni.
4, Rezervirani vmesnik za podatkovno komunikacijo, se lahko poveže z odzivnikom za upravljanje omrežja razreda,, dostop do sistema za upravljanje omrežja.
Tehnični parameter
Postavka | Enota | Tehnični parametri | |
Del za optični sprejem naprej | |||
Optični parametri | |||
Prejemanje optične moči | dBm | -9 ~ +2 | |
Optična povratna izguba | dB | GG gt; 45 | |
Optična sprejemna valovna dolžina | nm | 1100 ~ 1600 | |
Vrsta optičnega priključka | FC / APC, SC / APC ali določi uporabnik | ||
Vrsta vlaken | Enojni način | ||
Povezava zmogljivosti | |||
C/N | dB | ≥ 51 input -2dBm vhod） | |
C / CTB | dB | ≥ 65 | Izhodna raven 108 dBμV Uravnoteženo 6dB |
C / CSO | dB | ≥ 60 | |
RF parametri | |||
Frekvenčni razpon | 45 ~862 | 45 ~1003 | |
Ravnost v pasu | dB | ±0.75 | ±0.75 |
Nazivna izhodna raven | dBμV | ≥ 108 | ≥ 108 |
Najvišja izhodna raven | dBμV | ≥ 114 | ≥ 112 |
Izhodna povratna izguba | dB | （45 ~ 550MHz） ≥16 / (550 ~ 1000MHz) ≥14 | |
Izhodna impedanca | Ω | 75 | 75 |
Elektronski nadzorni obseg EQ | dB | 0～10 | 0～10 |
Elektronski nadzor ATT | dBμV | 0～20 | 0～20 |
Vrnitev dela optičnih emisij | |||
Optični parametri | |||
Valovna dolžina optičnega prenosa | nm | 1310 ± 10, 1550 ± 10 ali določi uporabnik | |
Izhodna optična moč | mW | 0.5, 1, 2 | |
Vrsta optičnega priključka | FC / APC, SC / APC ali določi uporabnik | ||
RF parametri | |||
Frekvenčni razpon | MHz | 5 ~ 65 （ali določi uporabnik） | |
Ravnost v pasu | dB | ±1 | |
Vhodna raven | dBμV | 72 ~ 85 | |
Izhodna impedanca | Ω | 75 | |
NPR dinamični razpon | dB | ≥15 （NPR≥30 dB） Uporabite DFB laser | ≥10 （NPR≥30 dB） Uporabite FP laser |
Splošna uspešnost | |||
Napajalna napetost | V | A: AC （150 ~ 265） V ； B: AC （35 ~ 90） V | |
delovna temperatura | ℃ | -40~60 | |
Temperatura skladiščenja | ℃ | -40~65 | |
Relativna vlažnost | % | Največ 95% brez kondenzacije | |
Poraba | VA | ≤ 30 | |
Dimenzija | mm | 260（L）╳ 200（W）╳ 130（H） | |

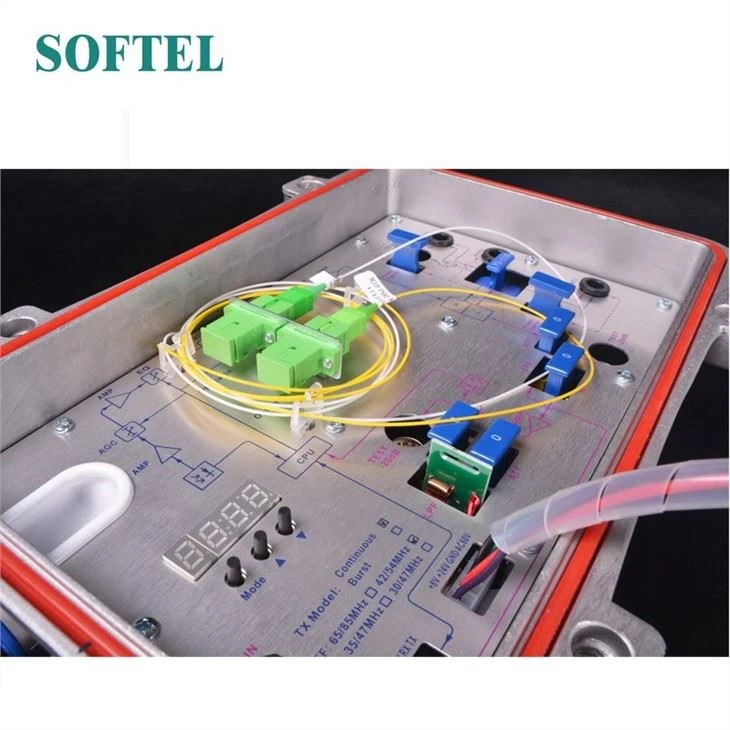

Prikaz funkcij in navodila za uporabo
Način: gumb za izbiro načina, skupaj sedem načinov delovanja.
▲: gumb gor. Povečajte slabljenje ali ravnotežje v načinu ATT ali EQ.
▼: gumb navzdol. Zmanjšajte slabljenje ali ravnotežje v načinu ATT ali EQ.
Sledijo podrobna navodila:

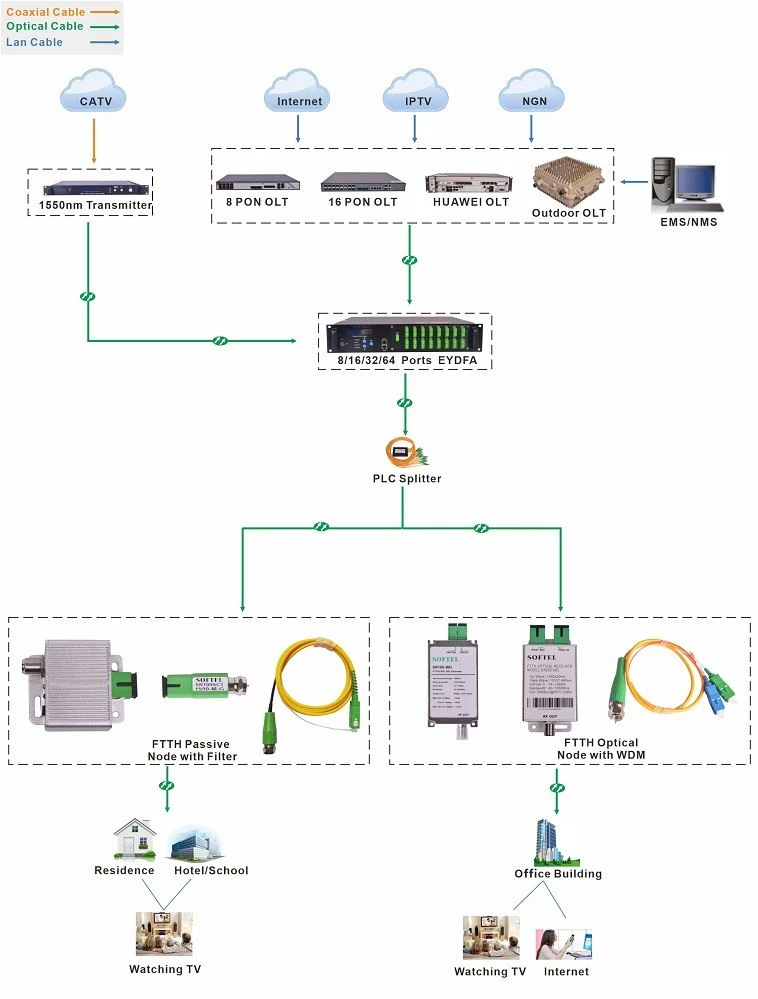

Uporaba rešitveFTTX Zunanji optični sprejemnik
