Ftth 2 Ouputs AGC WDM Node
FFTH 2 Izhodi AGC WDM node
Prikaz prodkulatorja

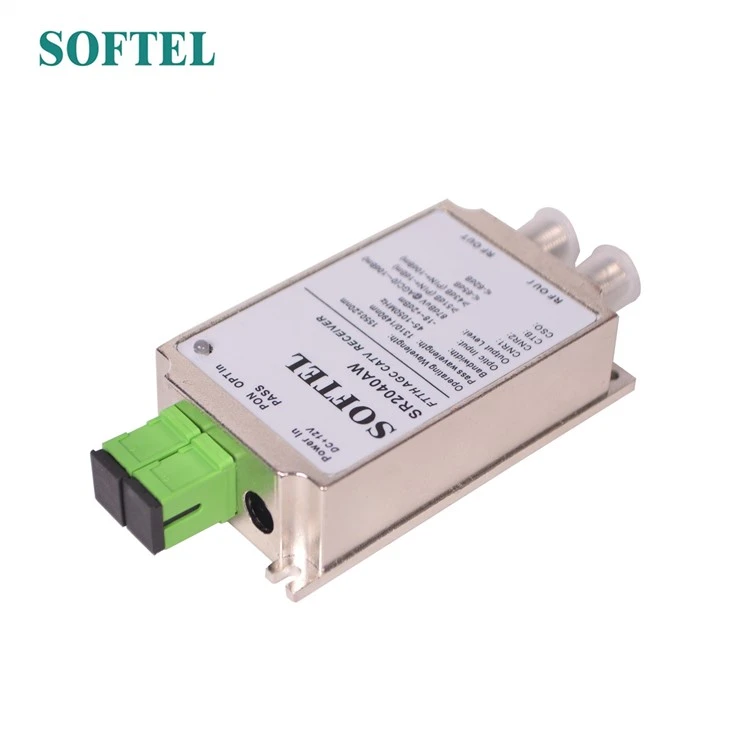

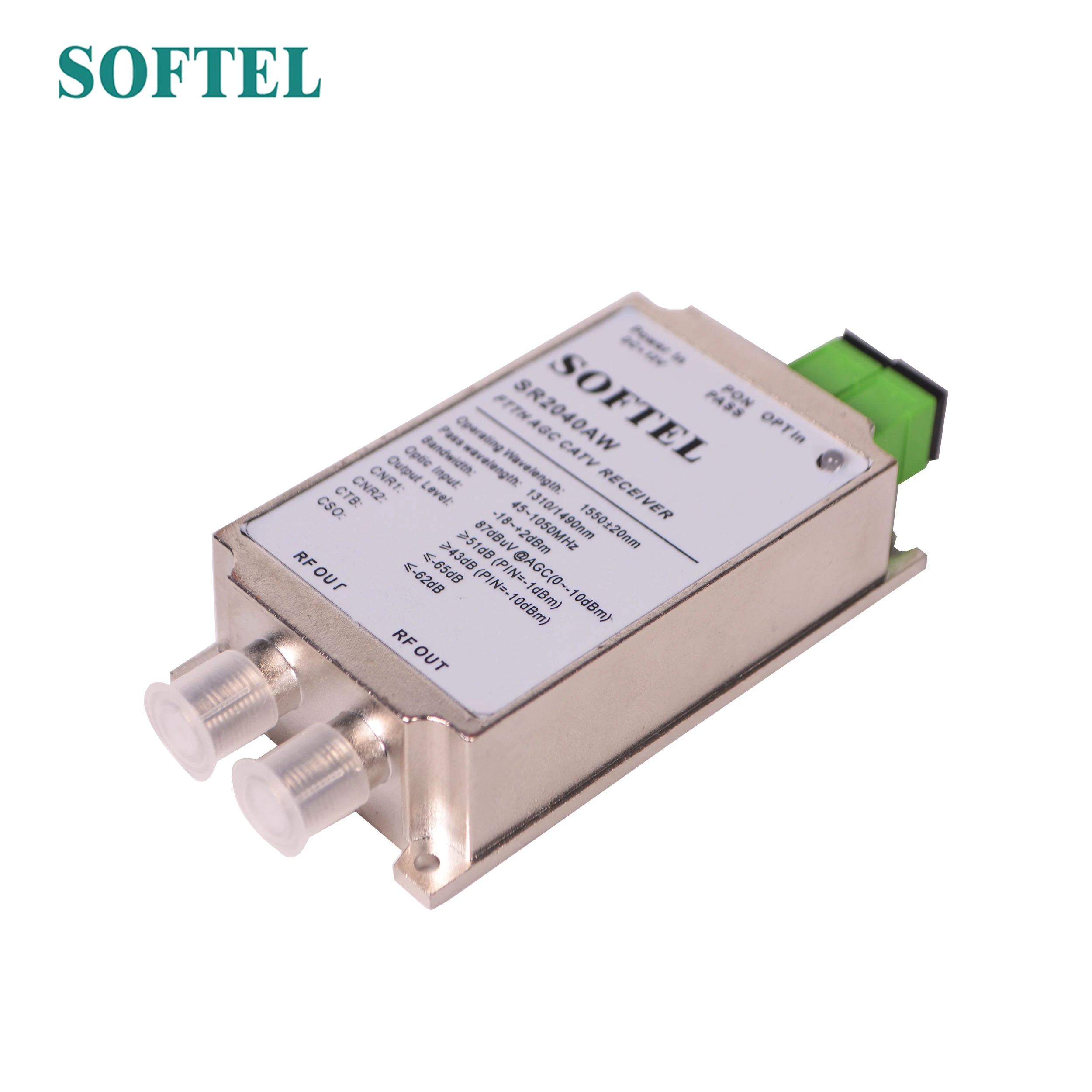

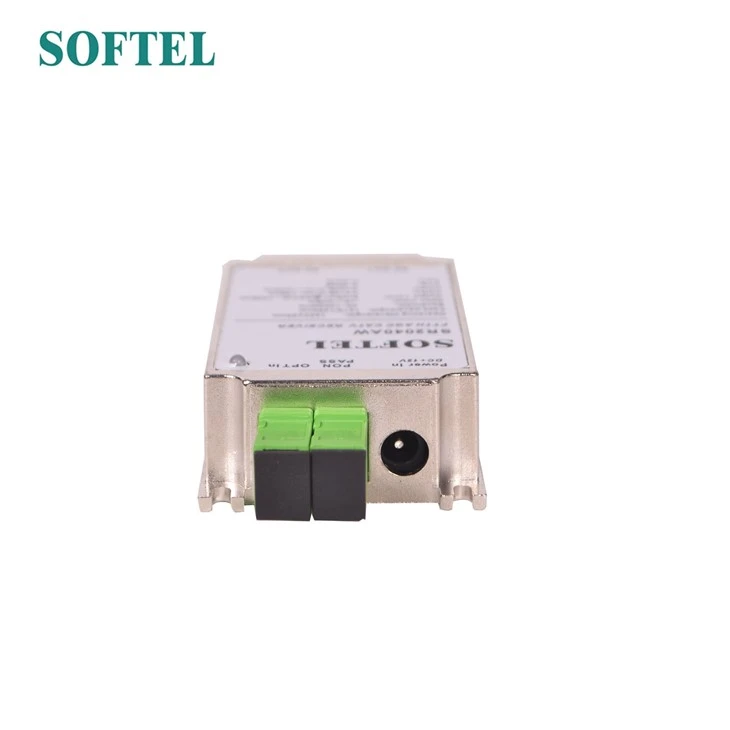

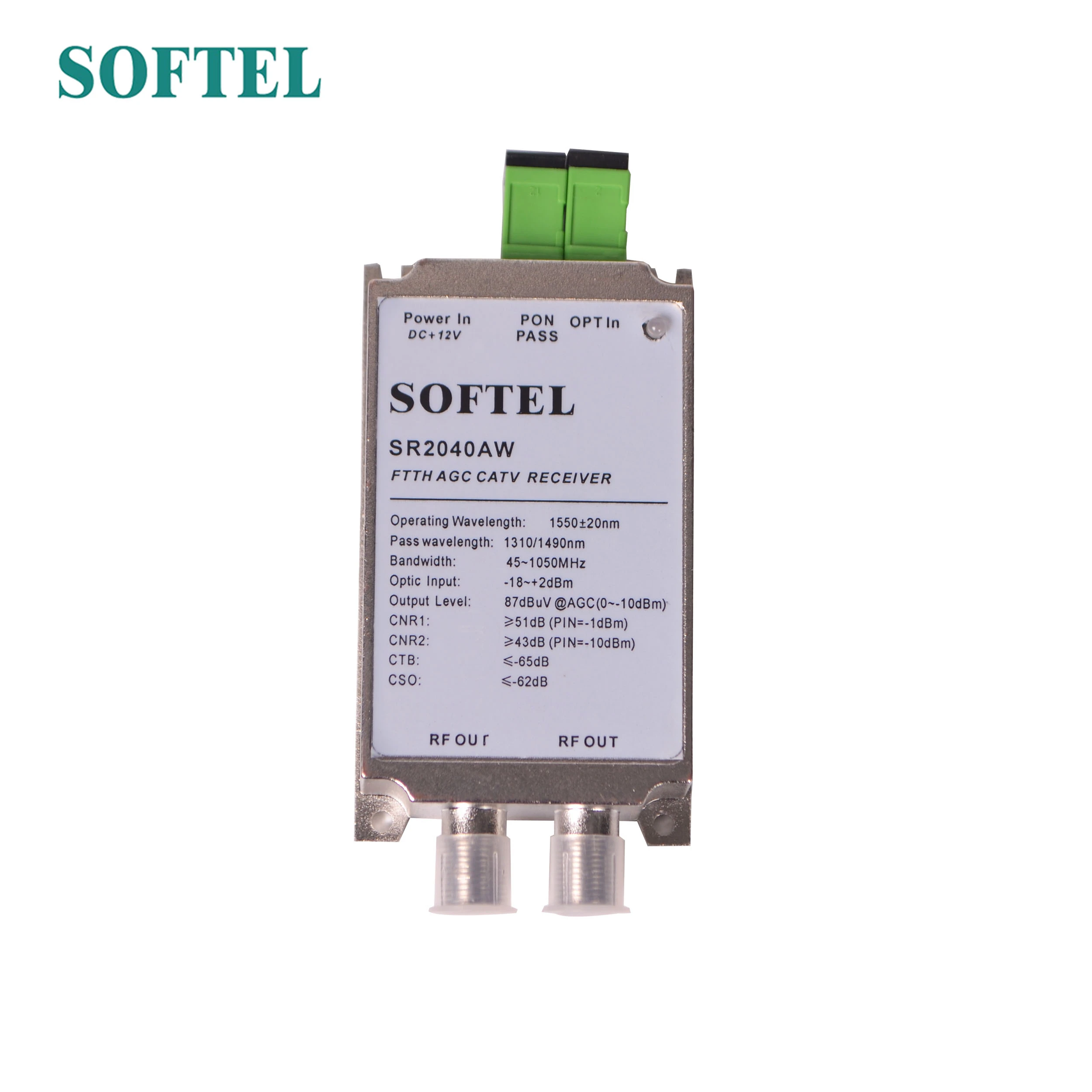

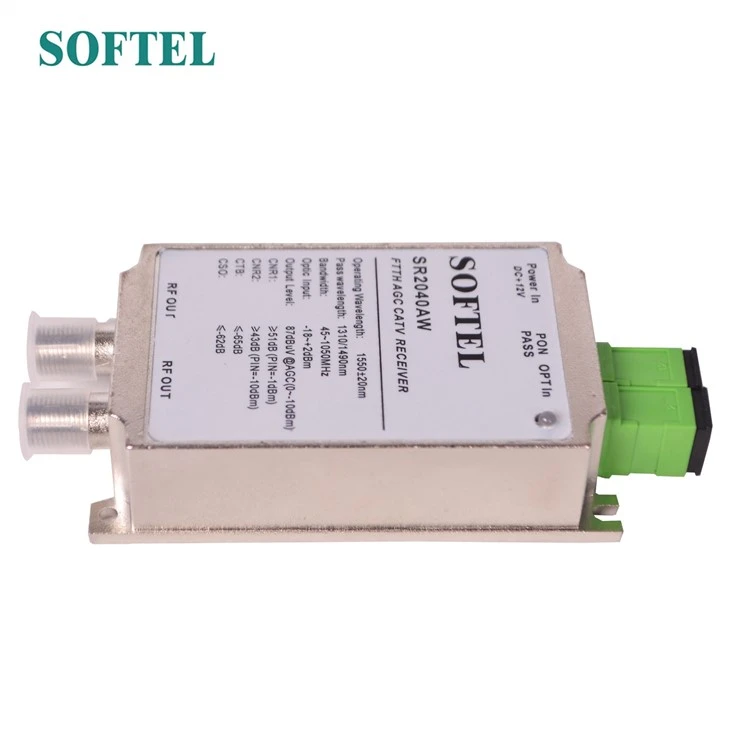

Ftth 2 Ouputs AGC WDM node(SR2040AW), operativna pasovna širina 47~1000MHz, je nizka moč, visoka zmogljivost,FTTH CATV optični sprejemnik.
SR2040AW v velikem dinamičnem razponu prejetih optičnih moči +2 dBm ~-18dBm, imajo odlične lastnosti.
Funkcije
1. Izjemno nizek hrup
2. Široko dinamično sprejemno optično napajanje: znotraj Pin=-16, MER≥36dB
3. Veljavni GPON, EPON, združljiv s tehnologijo FTTx PON
4. Zelo zmanjšajte stroške konfiguracije omrežja
5. Znotraj 47~1000MHz pasovne širine, vse z odlično flatness funkcijo ( FL≤±1dB )
6. Kovinsko ohišje, nudi zaščitno zaščito za optoelektronske občutljive naprave
7. Visoka izhodna raven, lahko uporabljajo številni uporabniki
8. Nizko moč porabijo, visoko zmogljivost, visoko stroškovno učinkovitost
Uporaba
1. CATV FTTH
2. Integracija treh omrežij
3. FTTH PON
Specifikacije
Predstava | Kazalo | Dodatek | ||
Optična funkcija | CATV Delovne valovne dolžine | (nm) | 1540~ 1560 | |
Prehod valovne dolžine | (nm) | 1310, 1490 | ||
Izolacija kanalov | (dB) | ≥35 | ||
Odgovornost | (A/W) | ≥0,85 | 1310nm | |
≥0,9 | 1550nm | |||
Sprejemna moč | (dBm) | +2~-18 | ||
Izguba optične vrnitve | (dB) | ≥55 | ||
Priključek iz optičnih vlaken | SC/APC | |||
RF
Funkcija | Pasovna širina dela | (MHz) | 47~ 1000 | |
Monotonost | (dB) | ≤±1 | 47~1000MHz | |
Izhodna raven(POrt1&2) | (dBμV) | 87±2 | Pin=+0~-10dBm AGC | |
Povratna izguba | (dB) | ≥14 | 47 ~ 862MHz | |
Impedanca izhoda | (Ω) | 75 | ||
Številka izhodnih vrat | 2 | |||
RF tie-in | F-ženski | |||
Analogni TELEVIZOR Funkcija povezave | Preskusni kanal | (CH) | 59CH(PAL-D) | |
OMI | (%) | 3.8 | ||
CNR1 | (dB) | 53.3 | Pin=-2dBm | |
CNR2 | (dB) | 45.3 | Pin=-10dBm | |
CTB | (dB) | ≤-61 | ||
CSO | (dB) | ≤-61 | ||
Funkcija digitalne tv povezave | OMI | (%) | 4.3 | |
MER |
(dB) | ≥36 | Pin=-16dBm | |
≥30 | Pin=-20dBm | |||
USI | (dB) | <> | Pin:+2~-21dBm | |
Splošna funkcija | Napajalnik | (V) | DC+12V | ±1.0V |
Zaužij energijo | (W) | ≤3 | +12VDC, 180mA | |
Delovni temp | (°C) | -25~ +65 | ||
Temp shranjevanja | (°C) | -40 ~ 70 | ||
Relativna temperatura dela | (%) | 5 ~ 95 | ||
Velikost |
(mm) | 50×88×22 | ||
Pakiranje&dostava
