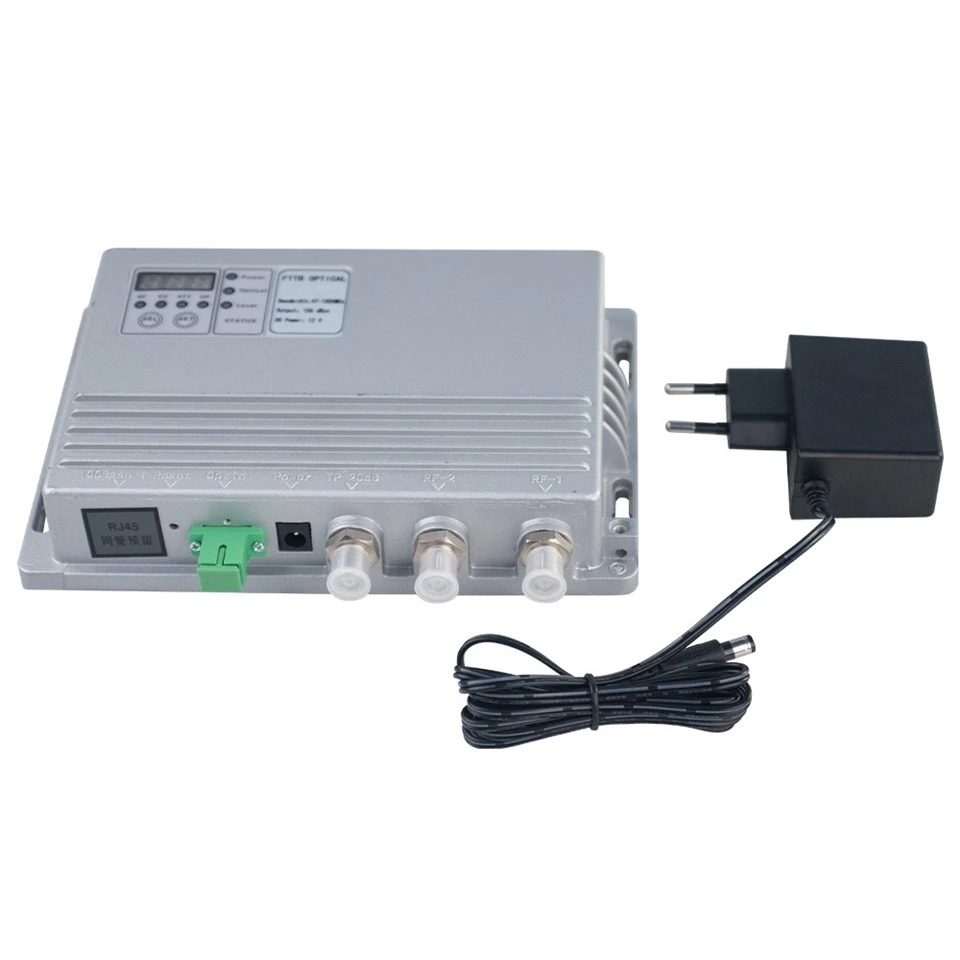

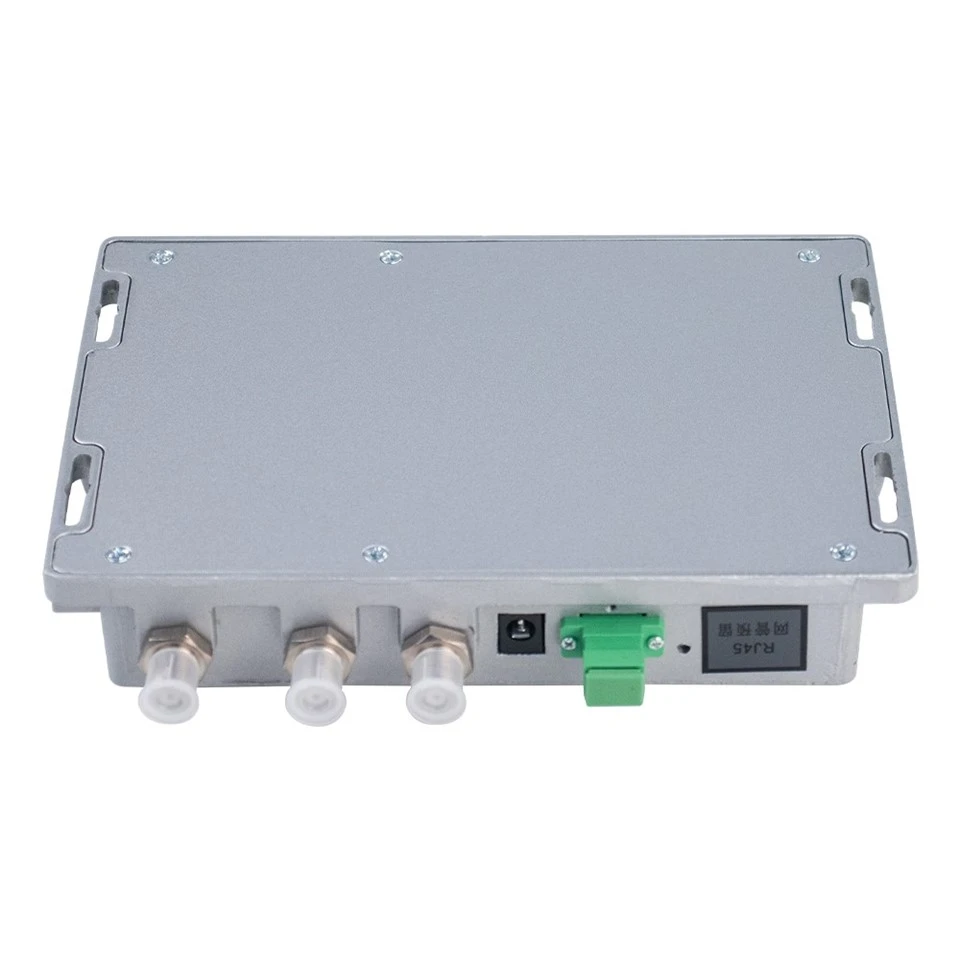

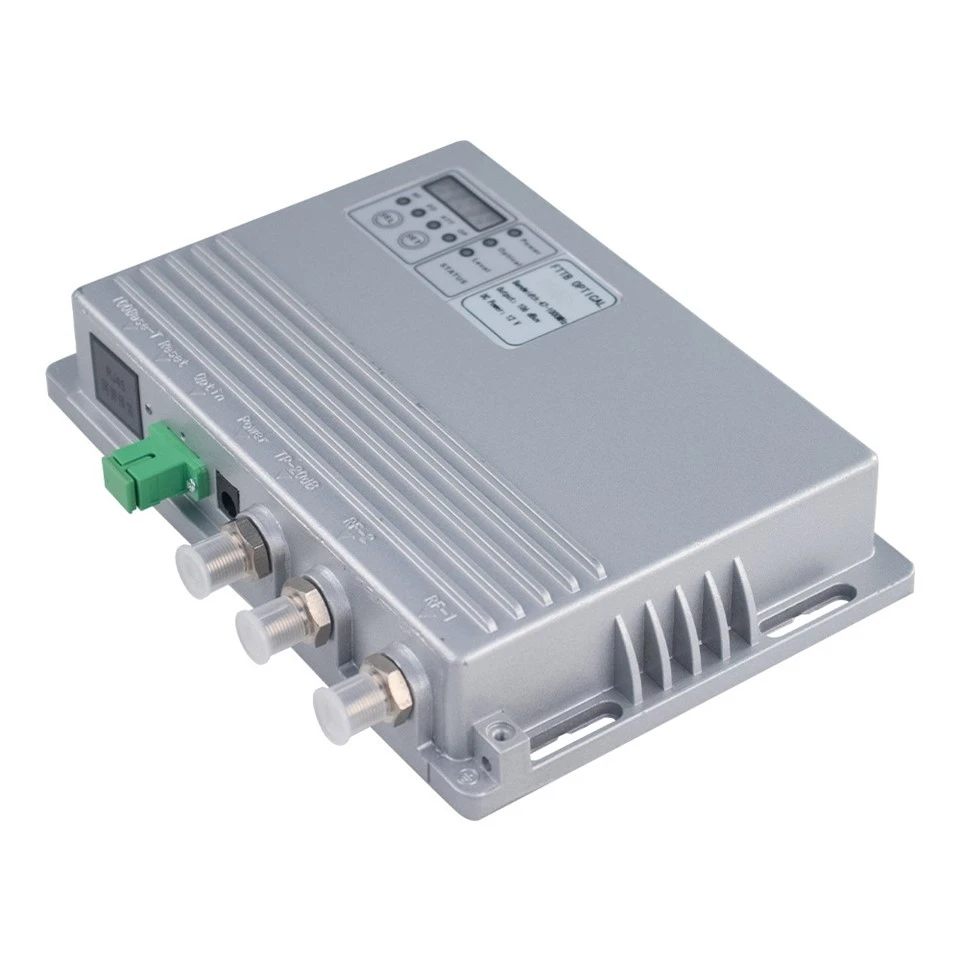

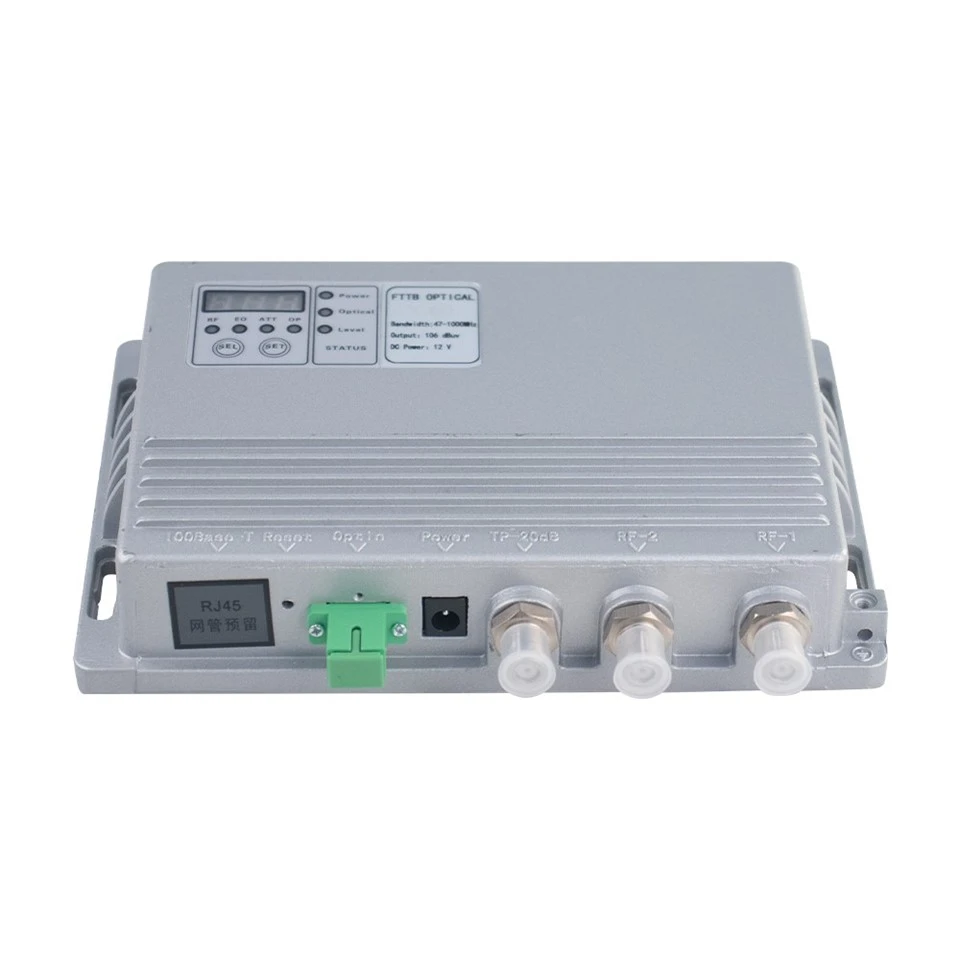

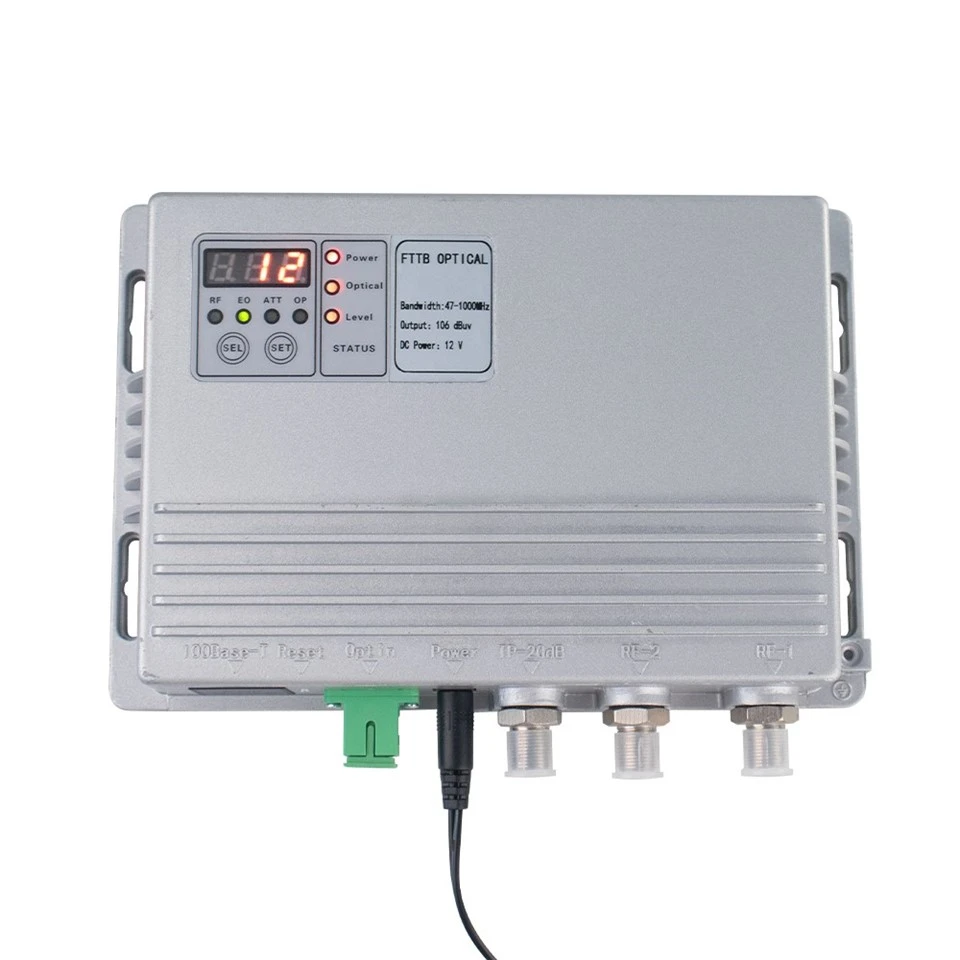

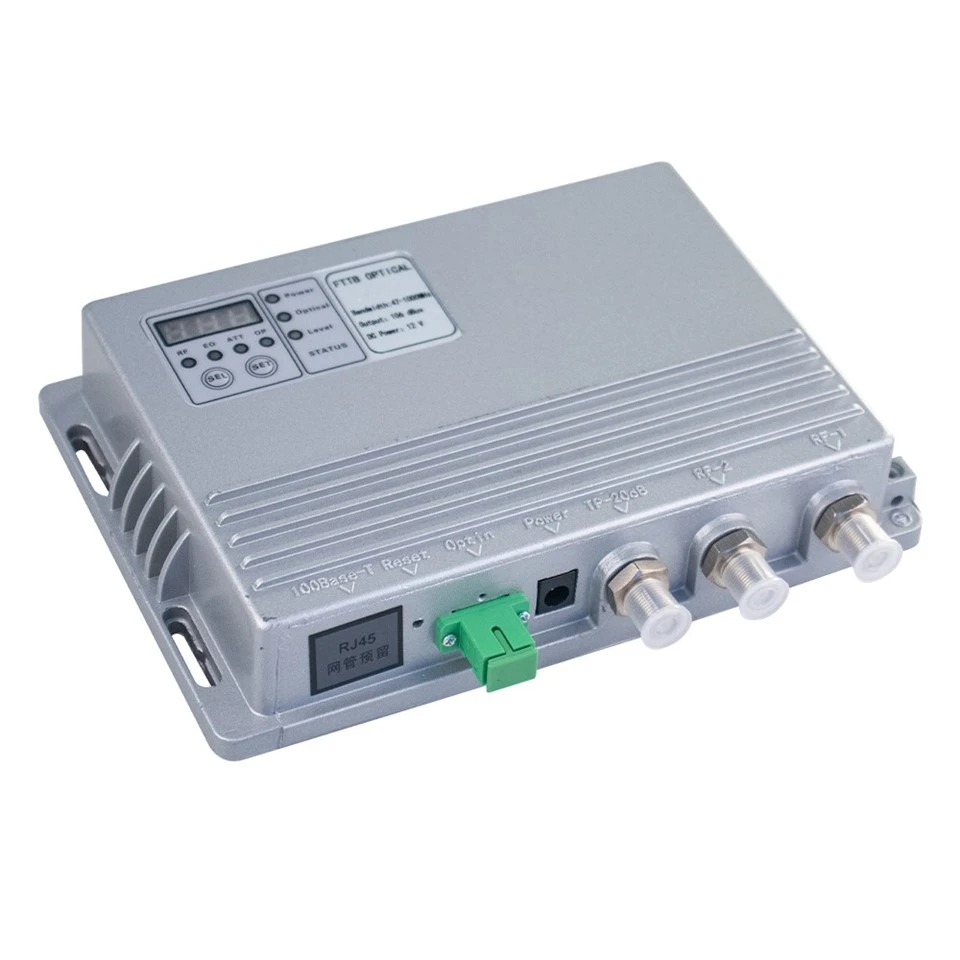

Optični sprejemnik FTTB
Opis izdelka:
Optični sprejemnik SRB Series je praktičen optični sprejemnik v zaprtih prostorih, zasnovan tako, da ustreza projektu prenove omrežnih vlaken. Ta izdelek ima 1 do 2 RF izhodna vrata. In nastavite optično funkcijo AGC, ko +2 dbm ~ -6 dbm, ko prejemate izhod, lahko vzdržujete pri 106DBµV zgoraj (dvojno); lupina z uporabo lito aluminijaste lupine.
Funkcionalne lastnosti:
45MHz do 1000MHz platforme za širokopasovno povezavo in 1310, 1550 Dvojna obdelava oken;
Popolno vezje za zatiranje prenapetosti z visokim prehodnim filtrom, z močno odpornostjo na strele in preprečevanje vpliva na prenapetost;
Nizka zasnova porabe energije, celotna poraba energije je manjša od 15 W; in ima funkcijo digitalnega zaslona in spletnega delovanja.
Uporabljajo se lahko odzivniki tipa II.
Specifikacije optičnega sprejemnika FTTB
|
Serijska št. |
Predmet |
Tehnični parametri |
Pripombe |
|
1 |
Prejela valovno dolžino |
1290-1600 nm |
|
|
2 |
Izguba vhodnega optičnega odseva |
>45db |
|
|
3 |
Trenutna odzivnost |
0. 85a/w (1310nm reprezentativna vrednost) |
|
|
4 |
Obseg prejete optične moči |
+3 dbm --9 dbm |
|
|
5 |
izhodna raven |
106dbμV ± 1db |
+2 dbm - -6 dbm |
|
6 |
Vrsta vlaken |
en način (9/125Nm) |
|
|
7 |
Vrsta priključka za optični vlakni |
FC/APC ali SC/APC |
|
|
8 |
Enakovredni vhodni tok hrupa |
Manj kot ali enako 8PA√Hz |
Sj/t 10663-1995 št .4.21 |
|
9 |
Frekvenčne pasovne širine |
87-1002 mhz |
|
|
10 |
RF v pasu |
± 1db |
|
|
11 |
RF izguba odseva |
Večji ali enak 16db (45-1000 mHz) |
|
|
12 |
Meritve sistemske povezave |
C/n večji ali enak 46db |
opomba
|
|
C/ctb večji ali enak 62db |
|||
|
C/CSO večji ali enak 62db |
|||
|
13 |
Raven preskusnih vrat |
-20 db |
Glede na glavni izhod |
|
14 |
Prilagoditveni razponi |
0 ~ 20db (1 db napredek) |
(izdelkov) zapustite tovarno 0 db |
|
15 |
Obseg nastavitev nagiba |
0 ~ 14db (1 db napredek) |
(izdelkov) zapustite tovarno 0 db |
|
16 |
RF izhodna povezava |
F-Connector |
|
|
17 |
Napajalna napetost za AC |
DC +12 a/1A |
|
|
18 |
Največja odvajanje moči |
Manj kot ali enako 10W |
|
|
OPOMBA: V določenih pogojih izgube povezave konfigurirajte 59 PAL-D Analogni TV kanal signale v frekvenčnem območju 550MHz in prenašate digitalne modulacijske signale znotraj 550 MHz na 862 mHz frekvenčno območje. Raven digitalnega modulacijskega signala (znotraj pasovne širine 8 MHz) je 10 dB nižja od nosilne ravni analognega signala. Ko je vhodna optična moč optičnega sprejemnika -6 dbm, izmerite c/ctb, c/cSO in c/n. Nominalna RF izhodna raven je na frekvenčni točki 862 MHz, pri čemer je dejanski izhod 10 dB nižji. |
|||
