Pregled izdelka Adss Optični kabel
Ohlapna konstrukcija cevi, cevi z želejem, elementi (cevi in polnila, kadar je to potrebno), položeni okoli nekovinskih elementov osrednje trdnosti, poliestrska preja, ki se veže na jedro kabla, vodonepropusni trak, ovit kabelsko jedro, ojačana z aramidno prejo, 1 ohišje in zunanji ovoj PE.
Fiber& koda tubecolorodOptični kabel Adss
Ne | 1 | 2 | 3 | 4 | 5 | 6 |
Barva | Modra | Oranžna | Zelena | rjav | Skrilavec | Bela |
Ne | 7 | 8 | 9 | 10 | 11 | 12 |
Barva | rdeča | Črna | Rumena | Vijolična | Roza | Aqua |
Parametri izdelka optičnega kabla Adss
SN | Postavka | Enota | Vrednost |
1 | Št. Vlaken | štetje | 24 |
2 | Število vlaken na cev | štetje | 6 |
3 | Struktura kabla | štetje | 1+6 |
4 | Debelina zunanjega plašča | mm | Nominalno 1.7 |
5 | Premer kabla (± 5%) | mm | 11.0 |
6 | Teža kabla (± 10%) | kg / km | 88 |
7 | Največja dovoljena napetost | N | 4000 |
8 | Kratkotrajna simpatija | N / 100 mm | 1000 |
9 | Razpon | m | ≤100 |
10 | Hitrost vetra | km / h | 60~140 |
11 | Debelina ledu | mm | 0 |
12 | Namestitev sag | % | ≥1.0 |
Značilnost optičnega kabla Adss
3.1 Najmanjši polmer upogiba za namestitev
Statično: 10x premer kabla
Dinamično: 20-kratni premer kabla
3.2 Temperaturno območje uporabe
Delovanje: -20 ℃ ~ +60 ℃
Namestitev: -10 ℃ ~ +60 ℃
Skladiščenje / prevoz: -20 ℃ ~ +60 ℃
3.3 Glavni mehanski ojačevalnik GG; preskus okoljske učinkovitosti
Postavka | TestMethod | Pogoj za sprejem |
Natezno trdnost IEC 60794-1-2-E1 | - Obremenitev: največja dovoljena napetost - Dolžina kabla: približno 50m - čas nalaganja: 1 min | - sev vlaken 0,33% - Brez pretrganja vlaken in poškodb ovoja. |
Test zdrobitve IEC 60794-1-2-E3 | - Obremenitev: Kratkotrajna simpatija - čas nalaganja: 1 min | - Sprememba izgube 0,1 dB @ 1550 n po preizkusu - Brez pretrganja vlaken in poškodb ovoja. |
ZnačilnostOptični kabel Adss
Informacije o G652Dfiber
Premer modnega polja (1310nm): 9,2 mm ± 0,4 mm
Premer modnega polja (1550nm): 10,4 mm ± 0,8 mm
Odsekana valovna dolžina kabelskih vlaken (lcc): £ 1260nm
Dušenje pri 1310nm: 0,36 dB / km
Dušenje pri 1550nm: 0,22 dB / km
Izguba pri upogibanju pri 1550nm (100 obratov, polmer 30 mm): 0,05 dB
Disperzija v območju od 1288 do 1339nm: £ 3,5ps / (nm • km)
Disperzija pri 1550nm: £ 18ps / (nm • km)
Nagib disperzije pri valovni dolžini nič disperzije: £ 0,092ps / (nm2 • km)
Glavni mehanski ojačevalnik GG; preskus okoljske učinkovitosti
| Postavka | Preskusna metoda | Pogoj za sprejem |
| Natezno trdnost IEC 794-1-2-E1 | - Obremenitev: Kratkotrajna napetost - Dolžina kabla: približno 50m | - Vlakno 0,17% - Sprememba izgube 0,1 dB pri 1550 nm - Brez pretrganja vlaken in poškodb ovoja |
| Test zdrobitve IEC 60794-1-2-E3 | - Obremenitev: Kratkotrajna simpatija - čas nalaganja: 1 min | - Sprememba izgube 0,05 dB @ 1550 nm - Brez pretrganja vlaken in poškodb ovoja. |
| Preskus udarca IEC 60794-1-2-E4 | - točke udarca: 3 - Časi na točko: 1 - Energija udarca: 5J | - Sprememba izgube 0,1 dB £ @ 1550nm - Brez pretrganja vlaken in poškodb ovoja. |
| Preskus temperaturnega kolesarjenja YD / T901-2001-4.4.4.1 | - temperaturni korak: +20oC → -40oC → +70oC → +20oC - Čas na vsak korak: 12 ur - Število ciklov: 2 | - Sprememba izgube 0,05 dB / km pri 1550 nm - Brez pretrganja vlaken in poškodb ovoja. |
Paket optičnega kabla Adss
Proizvodni postopek optičnega kabla Adss

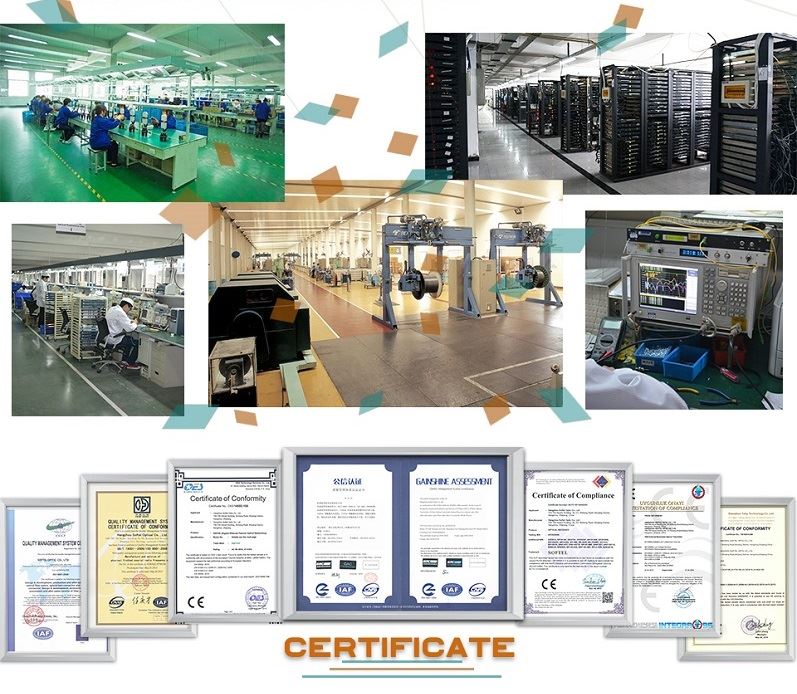

Podatki o podjetju in potrdilo
