4-jedrna vlakna GYXTW

GYXTW 4 Core Fiber je z osrednjo konstrukcijo cevi, napolnjeno z žele železo, trakom za blokiranje vode in jeklenim trakom,

Pošlji povpraševanje

Predstavitev izdelka

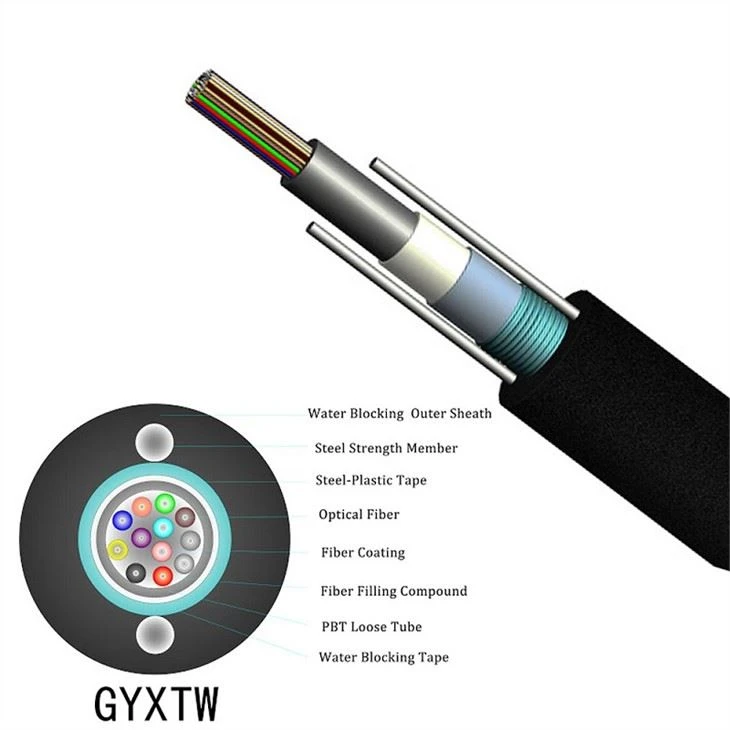

4-jedrna vlakna GYXTW

GYXTW 4 Core Fiber

Pregled izdelka4-jedrna vlakna GYXTW

007-1

2.1 Uvod

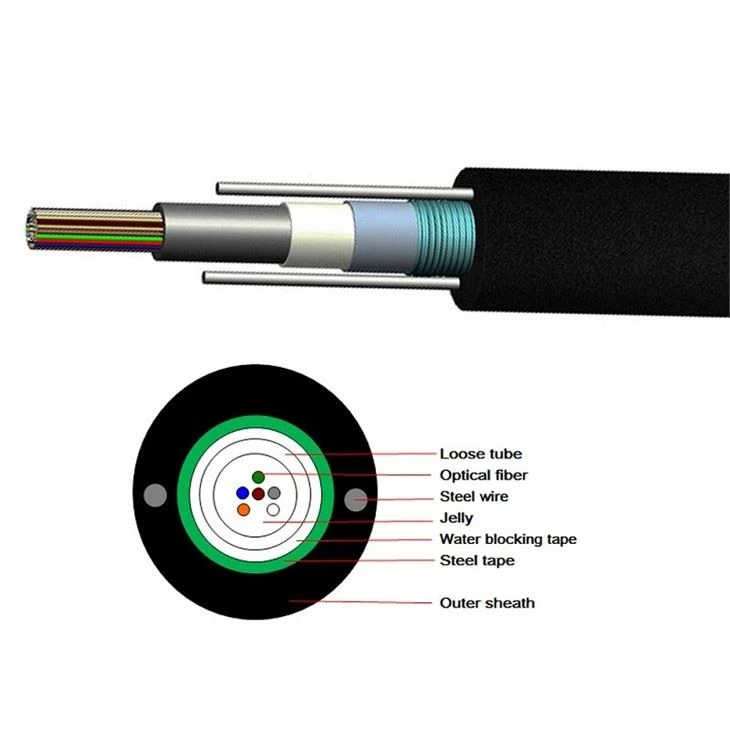

Konstrukcija osrednje cevi, napolnjena z žele železo, trak za zaščito pred zamaškom in jekleni trak, nato zunanji ovoj PE iz dveh trdnostnih elementov iz jeklene žice.

2.2 Barvna koda

Barva cevi je naravna. Barva vlaken v cevi se začne od številke 1 modra.

1	2	3	4	5	6	7	8	9	10	11	12
Modra	Oranžna	Zelena	rjav	siva	Bela	rdeča	Črna	Rumena	Vijolična	Roza	Aqua

2.3 Struktura in parameter kabla

SN	Postavka	Enota	Vrednost
1	Št. Vlaken	štetje	4/6	8/12	24
2	Premer cevi	štetje	2.2	2.4	3.2
3	Premer kabla (± 5%)	mm	8.5	8.7	9.5
4	Teža kabla (± 10%)	kg / km	72	74	87
5	Kratkoročne napetosti	N	1500
6	Kratkotrajna simpatija	N / 100 mm	1000

Opomba: Mehanske velikosti so nominalne vrednosti.

3. Značilnost vlakna GYXTW 4 Core

3.1 Najmanjši polmer upogiba za namestitev

Statično: 15x premer kabla

Dinamično: 20-kratni premer kabla

3.2 Temperaturno območje uporabe

Delovanje: - 40 ℃ ~ +60 ℃

Namestitev: -10 ℃ ~ +60 ℃

Skladiščenje / prevoz: - 40 ℃ ~ +60 ℃

3.3 Glavni mehanski ojačevalnik GG; preskus okoljske učinkovitosti

Postavka

TestMethod

Pogoj za sprejem

Natezno trdnost

IEC 60794-1-2-E1

- Obremenitev: Kratkotrajna napetost

- Dolžina kabla: približno 50m

- čas nalaganja: 1 min

- sev vlaken 0,6%

- Brez pretrganja vlaken in poškodb ovoja.

Test zdrobitve

IEC 60794-1-2-E3

- Obremenitev: Kratkotrajna simpatija

- čas nalaganja: 1 min

- Sprememba izgube 0,1 € dB @ 1550nm

- Brez pretrganja vlaken in poškodb ovoja.

4. Značilnost vlakna GYXTW 4 Core

Informacije o G652Dfiber

Premer modnega polja (1310nm): 9,2 mm ± 0,4 mm

Premer modnega polja (1550nm): 10,4 mm ± 0,8 mm

Odsekana valovna dolžina kabelskih vlaken (lcc): £ 1260nm

Dušenje pri 1310nm: 0,36 dB / km

Dušenje pri 1550nm: 0,22 dB / km

Izguba pri upogibanju pri 1550nm (100 obratov, polmer 30 mm): 0,05 dB

Disperzija v območju od 1288 do 1339nm: £ 3,5ps / (nm • km)

Disperzija pri 1550nm: £ 18ps / (nm • km)

Nagib disperzije pri valovni dolžini nič disperzije: £ 0,092ps / (nm2 • km)

GYXTW 4 Core Fiber

Paket 4-jedrnih vlaken GYXTW

package of Outdoor ADSS fiber optic cable

Proizvodni proces 4-jedrnega vlakna GYXTW

production line of Outdoor ADSS fiber optic cable

Podatki o podjetju

Imamo več kot 100 zaposlenih, od tega je 10% višjih tehnikov. Z več kot 1.000 kvadratnimi metri standardnih proizvodnih montažnih linij imamo stroge postopke QC. Vsaka enota našega izdelka bo opravila 3-slojne QC postopke, preverjanje materiala pred proizvodnjo, stabilnost in preizkušanje zmogljivosti po proizvodnji, zaznavanje embalaže pred dostavo.

Večino naših izdelkov izvozimo v Južno Ameriko, Rusijo in države Severne Evrope. Trenutno ima Softel podružnico v Mehiki, odprl pa bo še eno pisarno v Kolumbiji in še naprej dobavljal številne zastopnike, integrirane trgovce in proizvajalce opreme po vsem svetu.

Zaradi dobre mednarodne poslovne konkurence vsi zaposleni čutijo velik dosežek& delo pod veliko odgovornostjo. Poleg tega smo zelo ponosni, da svojim neprecenljivim kupcem zagotavljamo visoko kakovost, visoko zanesljivost, visoko učinkovitost in konkurenčne izdelke.

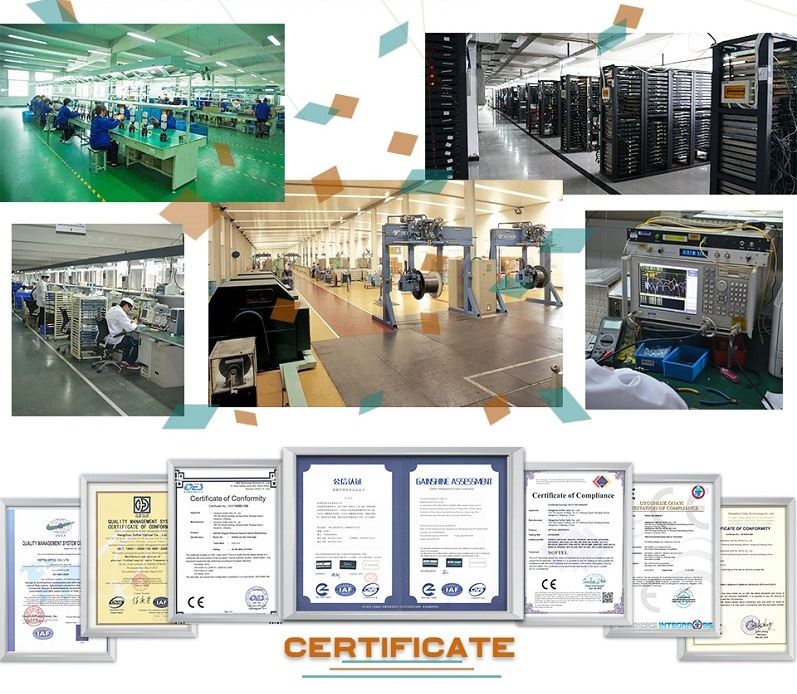

producction line and certificate
