Vse v enem mojstru Eoc

Izdelek All-In-One je zasnovan tako, da omogoča internetno storitev naročnikovemu domu prek obstoječega koaksialnega dostopnega omrežja. Z tehnologijami EPON / GPON, EOC in HFC tehnologija All-In-One izpolnjuje zahteve kabelskih operaterjev za kabelske operaterje FTTB / FTTC za oddajanje, VOD in Internet Service. Zgradi se z EPON / GPON ONU, glavnim upravljalcem EOC in modulom za optični sprejemnik v enem ohišju.

Modul optičnega sprejemnika je prejel optični signal iz optičnega oddajnika omrežja HFC, signal, ki ga obdelajo PD, ojačevalnik, EQ in AGC, pa do stabilnega RF izhoda. Izhodni nivo bo do 108dBuv (4 * RF izhod) ali 112dBuv (2 * RF izhod). Podatki Etherneta se na omrežje OLU pošljejo prek mreže EPON ali GPON iz OLT-ja.

Modul EOC Master ustreza standardom AC-Home Home plug, zasnovan je na osnovi čipov Qualcomm AR7410 z visoko zmogljivostjo OFDM s tehnologijo za preprečevanje zagozditve. Podatke Etherneta bo moduliral v EOC RF signal v 7,5-65MHz. EOC signal in CATV signal (87 ~ 860MHz) lahko tečeta po enem koaksialnem kablu brez motenj. Poveljnik EOC lahko zagotavlja hitro podatkovno storitev s hitrostjo PHY plasti 600Mbps, pretok MAC plasti pa do 320Mpbs.

Funkcije funkcije

Standardi

● Ustreza standardom EPON ali GPON

● V skladu z mednarodnimi standardi HomePlug AV in standardom IEEE 1901

Konfiguracija izdelka

● Konfiguracije na voljo z 1 modulom EPON ali GPON ONU

● Konfiguracije, ki so na voljo z 2 ali 4 moduli HomePlug AV EOC Master

● Konfiguracije na voljo z 1 HFC optičnim sprejemnikom

● Konfiguracija je na voljo z WDM znotraj ali ne

● RF izhodne konfiguracije z 2 ali 4 izhodi

● Napajalno napajanje (od 90 do 264 VAC) ali napajanje kabla (60 VAC)

● 35/47, 42/54, 65/87 tip Visoki / Nizki filter neobvezno za doseganje vašega omrežja

Značilnosti CATV RF

● Podpira višji izhod RF: 112dBuv @ 2 * RF izhod, 108dBuv @ 4 * RF izhod

● funkcija AGC (od -6 do 0dBm) za stabilen izhod RF

Prenos podatkov v koaksialnem kablu

● Podpira pretok podatkov nad 300 Mbps na glavni modul EOC

● podpira maks. izguba povezave večja od 85 dB (pretok 40Mbps v laboratoriju)

● Priporočamo izgubo povezave 40 ~ 50 dB za približno 300 prepustov

Upravljanje omrežja

● CLI, upravljanje SNMP za modul ONU

● WEB, upravljanje SNMP za modul EOC

● Nadzor stanja in nadzor optičnega sprejemnika po sistemu PON

Druge funkcije

● IP67 Ohišje, oblikovanje z litjem iz aluminijeve zlitine

● Line napajanje 60AC vhod in izhod

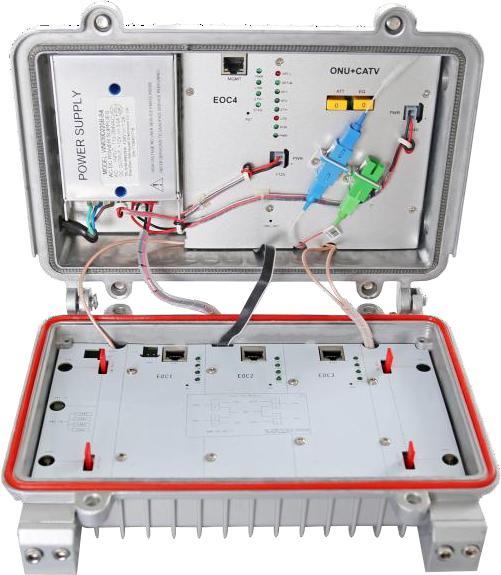

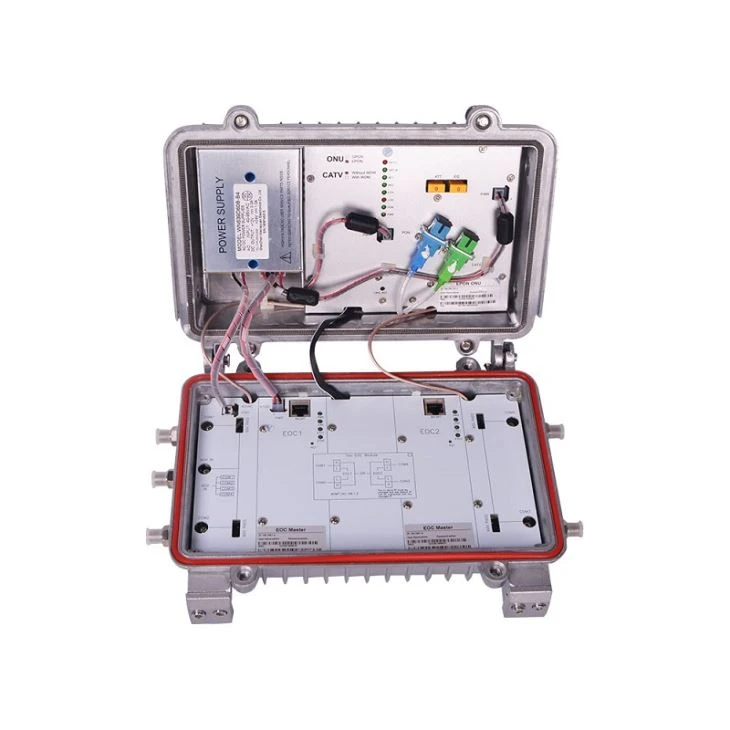

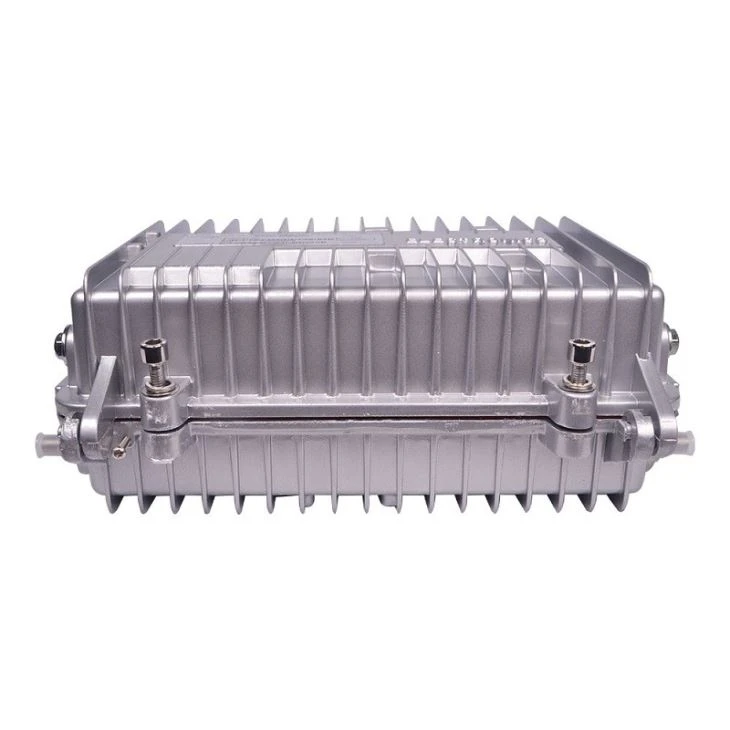

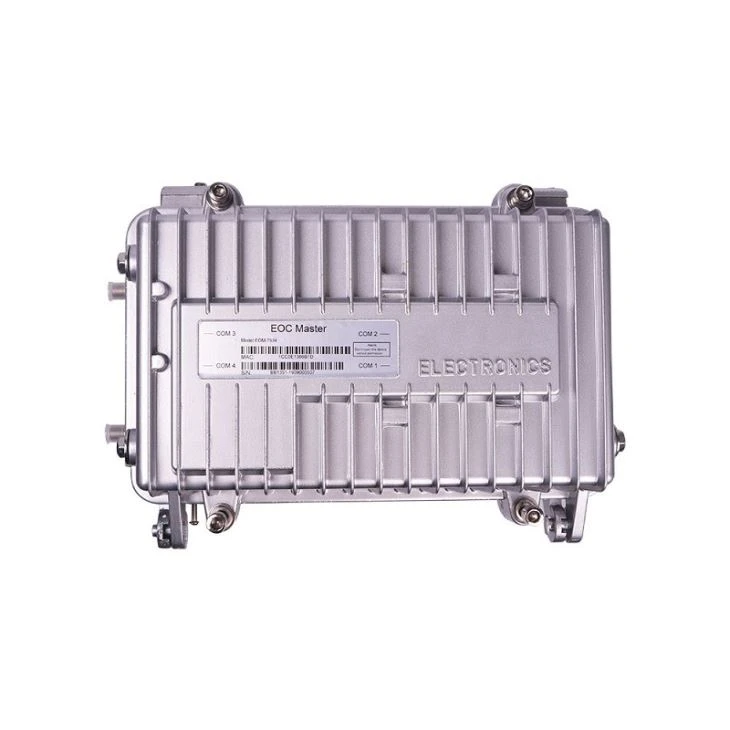

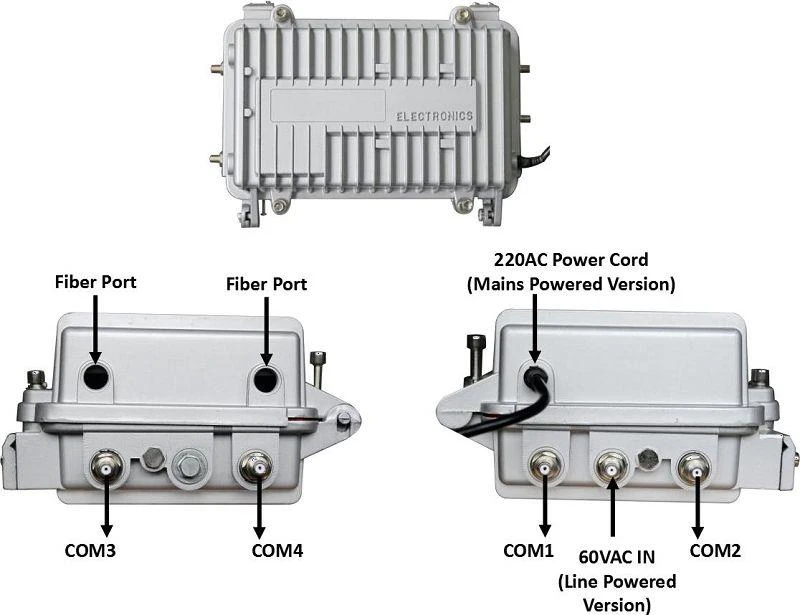

Slike izdelka in pregled vrat

Specifikacija
