16 v 1 IP v ISDB-T modulator
16 v 1 IP v ISDB-T modulator

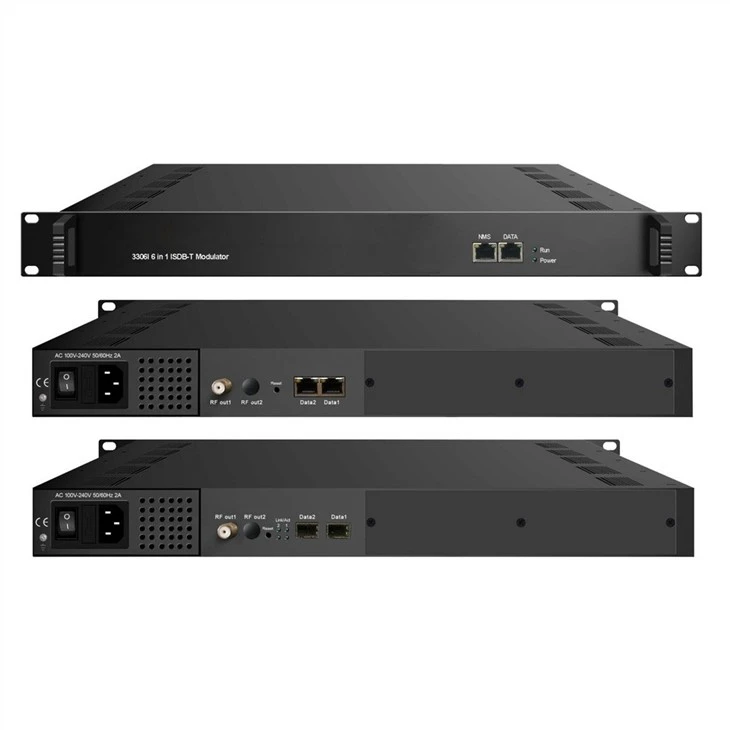

SFT3306I 8in1/16in1 ISDB-T modulator je najnovejša generacija Mux modulacijske naprave, ki jo je razvil Softel. Ima 8 (ali 16) kanalov za multipleksiranje in modulacijske kanale ISDB-T ter podpira največ 512 IP vhodov prek 3 vrat GE in 8 (ali 16) nesosednjih nosilcev ISDB-T (50MHz~960MHz) izhodov prek RF izhodnega vmesnika. Napravo odlikuje tudi visoka raven integriranosti, visoka zmogljivost in nizki stroški. To je zelo prilagodljivo sistemu oddajanja DTV nove generacije.
ZNAČILNOSTI modulatorja 16 v 1 IP v ISDB-T
* 3 vrata GE (max 512 IP in):
Dvosmerna vrata Data1 & Data2, največ 512 IP vhodov, 8/16 IP izhodov.
* Največ 840 Mbps za vsak vhod GE
* Podpira natančno prilagajanje PCR
* Podpira filtriranje CA, ponovno preslikavo PID in urejanje PSI/SI
* Podpira do 256 preslikav PIDS na kanal
* Podpora 8 izhodov IP prek Data1 & Data2 preko UDP/RTP/RTSP--Različica I
* Podpora 16 izhodov IP prek Data1 & Data2 preko UDP/RTP/RTSP--Različica II
* 8 (ali 16) nesosednjih nosilcev, ki so skladni z ISDB-Tb (ARIB STD-B31)
* Podpora za spletno upravljanje omrežja
Specifikacija 16 v 1 modulatorja IP v ISDB-T
Vnos | Vnos | Največ 512 IP vhodov skozi 3 (podatkovna vrata na sprednji plošči, podatki 1 in podatki 2) 100/1000M Ethernet vrata (izbiren vmesnik SFP). -Za različico I Največ 512 IP vhodov skozi 3 (podatkovna vrata na sprednji plošči, podatki 1 in podatki 2) 100/1000M Ethernet vrata (izbiren vmesnik SFP). –Za različico II |
Transportni protokol | TS preko UDP/RTP, unicast in multicast, IGMP V2/V3 | |
Hitrost prenosa | Največ 840 Mbps za vsak vhod GE | |
Mux | Vhodni kanal | 512 tokov IP |
Izhodni kanal | 8 (ali 16) | |
Največji PID-ji | 256 na kanal | |
Funkcije | Preslikava PID (samodejno/ročno neobvezno) | |
Natančna nastavitev PCR | ||
Samodejno ustvarjanje tabele PSI/SI | ||
Modulacija Parametri | Standardno | ARIB STD-B31 |
Pasovna širina | 6M | |
ozvezdje | QPSK, 16QAM, 64QAM | |
Varovalni interval | 1/32, 1/16, 1/8, 1/4 | |
Način prenosa | 2K, 4K, 8K | |
Stopnja kode | 1/2, 2/3, 3/4, 5/6, 7/8 | |
MER | Večji ali enak 40 dB | |
RF frekvenca | 50~960MHz, korak 1KHz | |
RF izhodna raven | {{0}}dBm~ plus 10dBm(87~117dbµV), korak po 0,1dB | |
Izhodni kanal | 8 nesosednjih nosilnih izhodov - različica I 16 nesosednjih nosilcev izhod - različica II | |
RF izhod | Vmesnik | 1 vrata tipa F, impedanca 75Ω |
ACLR | -50 dBc | |
TS izhod | 8 (ali 16) IP izhodov preko UDP/RTP/RTSP, unicast/multicast, 2 (Data1 & Data2) 100/1000M Ethernet vrata | |
Sistem | Podpora za programsko opremo za upravljanje omrežja (NMS). | |
Splošno | Odpust | 480 mm × 327 mm × 44,5 mm (ŠxDxV) |
Utež | 5,5 kg | |
Temperatura | 0~45 stopinj (delovanje), -20~80 stopinj (shranjevanje) | |
Napajanje | AC 100V±10 odstotkov, 50/60Hz ali AC 220V±10 odstotkov, 50/60Hz | |
Poraba | 15.4W | |
Vodnik za naročilo 16 v 1 modulatorja IP v ISDB-T
Različica I | Različica II | |
512 IP vhod na 8-kanalni ISDB-T nosilci izhod, 8 IP izhod | x | |
512 IP vhod na 16-kanalni ISDB-T izhod, 16 IP izhod | x |
Preverjanje pridobitve modulatorja 16 v 1 IP v ISDB-T
Ko uporabnik odpre embalažo naprave, je potrebno preveriti elemente v skladu z embalažnim listom. Običajno mora vsebovati naslednje elemente:
* SFT3306I 6 v 1 ISDB-T modulator
* Uporabniški priročnik
* Napajalni kabel
Če kateri koli element manjka ali se ne ujema z zgornjim seznamom, se obrnite na lokalnega prodajalca.
Namestitev Priprava modulatorja 16 v 1 IP v ISDB-T
Ko uporabniki namestijo napravo, sledite spodnjim korakom. Podrobnosti namestitve bodo opisane v nadaljevanju tega poglavja. Uporabniki si lahko med namestitvijo ogledajo tudi diagram zadnje plošče.
Glavni koraki namestitve vključujejo:
* Preverjanje morebitne manjkajoče ali poškodovane naprave med transportom
* Priprava ustreznega okolja za namestitev
* Namestitev modulatorja ISDB-T NDS3306I 6 v 1
* Priklop signalnih kablov
* Priključna komunikacijska vrata (če je potrebno)
Zahteva za ozemljitev 16 v 1 IP na modulator ISDB-T
* Dobra ozemljitev vseh funkcijskih modulov je osnova zanesljivosti in stabilnosti naprav. Prav tako so najpomembnejše zagotovilo za zaščito pred strelo in motnjami. Zato mora sistem upoštevati to pravilo.
* Zunanji prevodnik in izolacijska plast koaksialnih kablov morata ohranjati pravilno električno prevodnost s kovinskim ohišjem naprave.
* Ozemljitveni vodnik mora imeti bakreni vodnik, da se zmanjša visokofrekvenčna impedanca, ozemljitvena žica pa mora biti čim debelejša in krajša.
* Uporabniki morajo zagotoviti, da imata dva konca ozemljitvene žice dobro električno prevodnost in zaščito proti rjavenju.
* Prepovedana je uporaba katere koli druge naprave kot dela ozemljitvenega električnega tokokroga
* Območje prevodnosti med ozemljitveno žico in okvirjem naprave ne sme biti manjše od 25 mm2.
Okoljske zahteve za modulator IP 16 v 1 na ISDB-T
Postavka | Zahteva |
Prostor strojnice | Ko uporabnik namesti niz okvirjev stroja v eno strojnico, mora biti razdalja med 2 vrstama okvirjev stroja 1,2~1,5 m, razdalja do stene pa ne sme biti manjša od 0.8m. |
Tla strojne hale | Električna izolacija, brez prahu Volumska upornost zmletega antistatičnega materiala: 1X107~1X1010W, Omejevalni upor ozemljitvenega toka: 1M (talna nosilnost mora biti večja od 450 kg/㎡) |
Temperatura okolja | 5~40stopnja(trajnostno), 0~45stopnja(kratek čas) priporočljiva je vgradnja klimatske naprave |
Relativna vlažnost | 20 odstotkov ~80 odstotkov trajnostno 10 odstotkov ~90 odstotkov kratek čas |
Pritisk | 86~105 KPa |
Vrata in okna | Namestitev gumijastega traku za tesnjenje vratnih rež in dvonivojskih stekel za okna |
zid | Lahko je prekrita s tapetami ali barvo z manj svetlosti. |
Požarna zaščita | Požarni alarmni sistem in gasilni aparat |
Moč | Zahtevana moč naprave, moč klimatske naprave in moč razsvetljave so neodvisne druga od druge. Napajanje naprave zahteva AC napajanje 220 V ±10 odstotkov 50/60 Hz ali 110 V ±10 odstotkov 50/60 Hz. Prosimo, skrbno preverite pred zagonom. |
Predstavitev podjetja in certifikat
Imamo več kot 100 zaposlenih, 10 odstotkov jih je višjih tehnikov. Z več kot 1 000 kvadratnimi metri standardnih proizvodnih montažnih linij imamo stroge postopke QC. Vsaka enota našega izdelka bo šla skozi 3-slojne postopke QC, preverjanje materiala pred proizvodnjo, testiranje stabilnosti in delovanja po proizvodnji, zaznavanje pakiranja pred dostavo.
Večino naših izdelkov izvozimo v Južno Ameriko, Rusijo in države Severne Evrope. Trenutno ima Softel podružnico v Mehiki in bo odprl še eno pisarno v Kolumbiji, s čimer bo nadaljeval z dobavo za številne agente, integrirane trgovce in proizvajalce opreme po vsem svetu.
Skozi močno mednarodno poslovno konkurenco v dobri veri se vsi naši člani osebja počutijo velik dosežek in delajo pod veliko odgovornostjo. Poleg tega smo zelo ponosni, da našim neprecenljivim strankam zagotavljamo visoko kakovost, visoko zanesljivost, visoko učinkovitost in konkurenčne izdelke.
Dostava
1, Fedex/DHL/UPS/TNT za vzorce, od vrat do vrat.
2, po zraku ali po morju za razsuto blago, za FCL; Letalsko pristanišče/prejem pristanišča
3, stranke, ki navedejo špediterje ali način pošiljanja po dogovoru
4, čas dostave: 1-3 dni za vzorce; 10-30 dan za razsuto blago
pogosta vprašanja
1. Kako lahko oddam naročilo?
(1) Za ceno in specifikacije izdelka je dogovorjeno pogajanje.
(2) Predračun bo poslan v potrditev.
(3) Po dogovoru o predračunu naročnik položi depozit.
(4) Proizvodnja se bo začela takoj, ko bo naša banka potrdila plačilo.
(5) Blago odpremite v dogovorjenem roku dostave.
2. Ali lahko naredite OEM za nas?
ja Če obstaja določena količina naročila, lahko naredimo OEM, vključno s tiskanjem, logotipom in modelom po meri za vas.
3. Kaj pa garancija?
Garancija je 12 mesecev.
Medtem ko garancija ni odgovorna za tiste, ki so zlomljeni zaradi nasilja ali posodobljeni z drugimi znamkami.
