Qam modulator digitalne kabelske televizije Headend

Ta ima 16 multipleksirnih kanalov, 16 kodirnih kanalov in 16 QAM (DVB-C) modulacijskih kanalov ter podpira največ 1024 vhodov IP skozi vrata GE in 16 sosednjih nosilcev, ki izhajajo prek izhodnega vmesnika RF.

Pošlji povpraševanje

Predstavitev izdelka

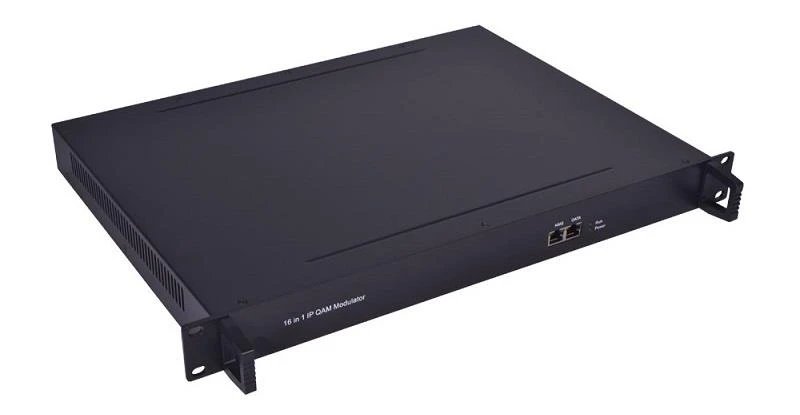

SFT3316 IP-mux modulator je mux-modulacija, ki modulira večnamensko napravo. Ta modul Qam modulator s kabelsko televizijo s šestimi kanali ima 16 kanalov za multipleksiranje, 16 kanalov za kodiranje in 16 QAM (DVB-C) modulacijskih kanalov ter podpira največ 1024 vhodov IP skozi vhodna vrata GE in 16 izven sosednjih nosilcev, ki izhajajo prek izhodnega vmesnika RF.

Značilno

1.2 Vhod GE, vmesnik SFP

2.Podpira največ 1024 kanalov TS preko UDP / RTP, enicast in multicast, IGMP v2 \ v3

3.Max 840Mbps za vsak vhod GE

4.Podprite spletno upravljanje omrežja

5. Podpira RS (204.188) kodiranje

6. Podpira do 180 prenosov PIDS na kanal

8.Podprite sistem splošne šifriranja DVB (ETR289), standardi simulkripta ETSI 101 197 in

ETSI 103 197

9.Podprite 16 multipleksiranih ali kodiranih TS preko UDP / RTP / RTSP izhoda

10.16 izhod sosednjih QAM nosilcev, skladen z DVB-C (EN 300 429) in ITU-T J.83 A / B

Parametri

Vnos	Vnos	512 × 2 vhod IP, 2 100 / 1000M ethernetni vhod (SFP)
	Prometni protokol	TS preko UDP / RTP, unicast in multicast, IGMP V2 / V3
	Hitrost prenosa	Največ 840Mbps za vsak vhod GE
Mux	Vhodni kanal	1024
	Izhodni kanal	16
	Največji PID	180 na kanal
	Funkcije	Prenastavitev PID (samodejno / ročno neobvezno)
		PCR natančno prilagajanje
		PSI / SI tabela se samodejno ustvarja
Smetavanje Parametri	Max simulscrypt CA	4
	Scramble Standard	ETR289, ETSI 101 197, ETSI 103 197
	Povezava	Lokalna / oddaljena povezava
Modulacija Parametri	Kanal QAM	16 ne-sosednji nosilec
	Modulacijski standard	EN300 429 / ITU-T J.83A / B
	Stopnja simbolov	5,0 ~ 7,0Msps, korak 1ksps
	ozvezdje	16, 32, 64, 128, 256QAM
	FEC	RS (204, 188)
RF izhod	Vmesnik	Izhodni priključek s tipom F F za 16 nosilcev, impedanca 75Ω
	RF domet	50 ~ 960MHz, korak 1kHz
	Izhodna raven	-20dBm ~ + 10dBm (87 ~ 117dbµV), stopnja 0,1dB
	MER	≥ 40 dB
	ACLR	-60 dBc
TS izhod	16 IP izhod preko UDP / RTP / RTSP, unicast / multicast, 2 100 / 1000M Ethernet vrata
Sistem	Podpora za programsko opremo za upravljanje omrežij (NMS)
Splošno	Demisija	482 mm × 410 mm × 44 mm
	utež	3kg
	Temperatura	0 ~ 45ºC (delo), -20 ~ 80ºC (skladiščenje)
	Napajanje	AC 100V-220V ± 10%, 50 / 60Hz, AC 220 ± 10%, 50 / 60Hz
	Poraba	15.4W
