Modulator kodirnika HDMI

SFT3536S modulator digitalnega TV kodirnika podpira 8/16/24 HDMI vhode

Pošlji povpraševanje

Predstavitev izdelka

Opis izdelka

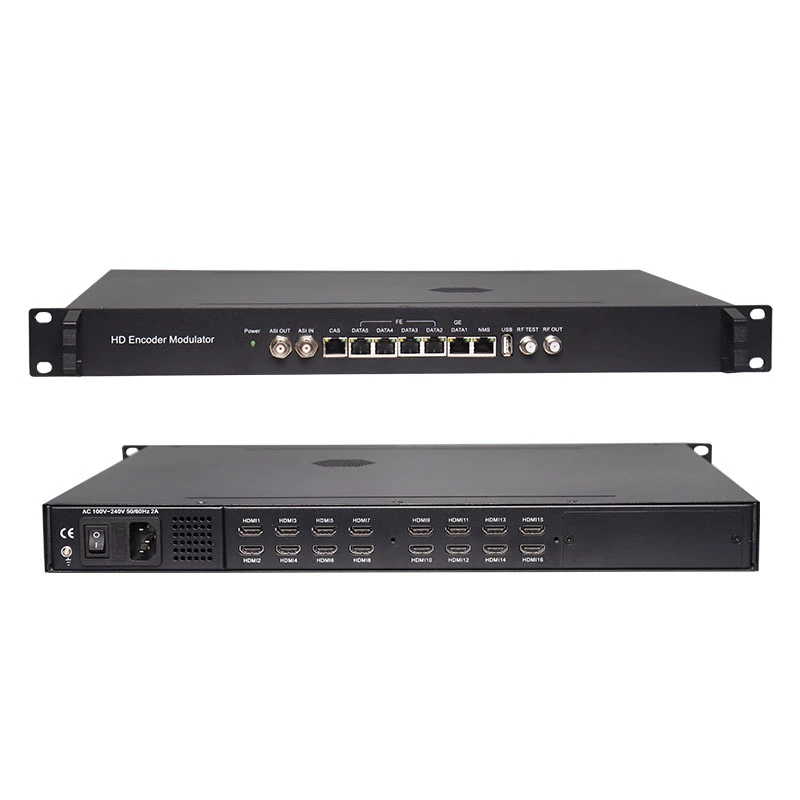

SFT3536S (modulator digitalnega TV kodirnika) je profesionalna naprava z visoko integracijo, ki vključuje kodiranje, multipleksiranje in modulacijo. Podpira 8/16/24 HDMI vhodov, 1 ASI vhod, 1 USB vhod plačnika in 128 IP vhodov prek vrat GE.

Lastnosti

8/16/24 HDMI vhodi, MPEG-4 AVC/H.264 video kodiranje
1 ASI vhod za re-mux
1 USB predvajalnik (vstavite bliskovni pogon USB z“xxx.ts” videoposnetki v SFT3536S in predvajajte vsebino na enostaven način; datotečni sistem FAT 32.)
128 IPinputoverUDPin RTPviaGE vrata
Vsak prenosni kanal obdeluje največ 32 IP iz vrat GE (UDP& RTP protokol)
MPEG1LayerII,LC-AACin HE-AACAavdiokodiranje,AC3PassThroughinnastavitev zvoka
Podpira 12 skupin za multipleksiranje/DVB-modulacijo
Podpora za 8 skupin za multipleksiranje/DVB-T/ATSCmoduliranje --- Izbirno
Podpora za 6 (ali 16) skupin za multipleksiranje/ISDB-Tmoduliranje --- Izbirno
Podpira 1 ASI izhod kot ogledalo enega od izhodnih nosilcev RF --- Izbirno
Podpira 12 MPTS IP izhod prek UDP, RTP/RTSP– DVB-C RFout
Podpira 8 MPTS IP izhod preko UDP, RTP/RTSP-- DVB-T/ATSC RFout
Podpira 6 (ali 16) MPTS IP izhod preko UDP, RTP/RTSP-- ISDB-T RFout
PodporaLOGO, napis in vstavljanje QR kode(Podprt jezik: 中文, angleščina, يةعربال, ไทย, , ruski, اردو, za več jezikov se posvetujte z nami…)
Podpira preslikavo PID/natančno prilagajanje PCR/urejanje in vstavljanje PSI/SI
Nadzor prek spletnega upravljanja in enostavne posodobitve prek spleta

Tabela načel

Specifikacije

Vnos	8/16/24 HDMI vhodi za možnost 1 ASI vhod za re-mux 1 USB predvajalnik vhod za re-mulks 128 IP vhod prek UDP in RTP, vrata GE, RJ45— DVB-C RF izhod 128 IP vhod prek UDP in RTP, vrata GE, RJ45— DVB-T/ATSC RF izhod 128 IP vhod prek UDP in RTP, vrata GE, RJ45—ISDBT RF izhod
Video	Resolucija	Vnos	1920 &-krat;1080_60P,1920 &-krat;1080_60i, 1920 &-krat;1080_50P,1920 &-krat;1080_50i, 1280 &-krat;720_60P, 1280 &-krat;720_50P, 720 &-krat;576_50i,720 &-krat;480_60i,
		Izhod	1920 &-krat;1080_30P, 1920 &-krat;1080_25P, 1280 &-krat;720_30P, 1280 &-krat;720_25P, 720 &-krat;576_25P,720 &-krat;480_30P,
	Kodiranje	MPEG-4 AVC/H.264
	Bitna hitrost	1Mbps~13Mbps vsak kanal
	Nadzor stopnje	CBR/VBR
	Struktura GOP	IP…P (P nastavitev okvirja, brez okvirja B)
Zvok	Kodiranje	MPEG-1 Layer 2, LC-AAC, HE-AAC in AC3 Prehajajo skozi
	Stopnja vzorčenja	48 kHz
	Resolucija	24-bitni
	Ojačenje zvoka	0-255 Nastavljivo
	MPEG-1 2. sloj Bitna hitrost	48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
	LC-AAC Bitna hitrost	48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
	HE-AAC Bitna hitrost	48/56/64/80/96/112/128 kbps
Multipleksiranje	Največji PID Preslikava	255 vhodov na kanal
	Funkcija	Preslikava PID (samodejno ali ročno)
		Natančna prilagoditev PCR
		Samodejno ustvari tabelo PSI/SI
Modulacija	DVB-C	Kanal QAM	Izhod 12 nesosednjih nosilcev (največ pasovna širina 192MHz)
		Standardno	EN300 429/ITU-T J.83A/B
		MER	& ge; 40 db
		RF frekvenca	50~960MHz, korak 1KHz
		RF izhodna raven	-20~+3dbm, korak 0,1db
		Stopnja simbolov	5.0Msps~7.0Msps, 1ksps korak
			J.83A	J.83B
		ozvezdje	16/32/64/128/256QA M	64/256 QAM
		Pasovna širina	8M	6M
	DVB-T	Standardno	EN300744
		Način FFT	2K,4K, 8K

		Pasovna širina		6M, 7M, 8M
		ozvezdje		QPSK, 16QAM, 64QAM
		Varovalni interval		1/4, 1/8, 1/16, 1/32
		FEC		1/2, 2/3, 3/4, 5/6, 7/8
		MER		& ge; 42 dB
		RF frekvenca		50~960MHz, korak 1KHz
		RF izhod		Izhod 8 nesosednjih nosilcev (največ pasovna širina 192MHz)
		RF izhodna raven		-20~ +3dBm, korak 0,1db
	ATSC	Standardno		ATSC A/53
		Pasovna širina		6M
		ozvezdje		8VSB
		FEC		RS(208 188)+Tellis
		MER		& ge; 40 dB
		ACL		-55 dBc
		RF frekvenca		50~960MHz, korak 1KHz
		RF izhod		Izhod 8 nesosednjih nosilcev (največ pasovna širina 192MHz)
		RF izhodna raven		-20~+3dbm (za vse nosilce), korak 0,5db
	ISDB-T	Standardno		ARIB STD-B31
		Pasovna širina		6M
		ozvezdje		QPSK, 16QAM, 64QAM
		Varovalni interval		1/32, 1/16, 1/8, 1/4
		Prenos način		2K, 4K, 8K
		Stopnja kode		1/2, 2/3, 3/4, 5/6, 7/8
		MER		& ge; 40 dB
		RF frekvenca		50~960MHz, korak 1KHz
		RF izhod		Izhod 6 (ali 16) nesosednjih nosilcev (največja pasovna širina 192MHz)
		RF izhodna raven		-20dBm~+3dBm, korak 0,1dB
Pretočni izhod	1 ASI izhod kot ogledalo enega od izhodnih nosilcev RF (izbirno) 12 MPTS izhod prek UDP in RTP/RTSP kot ogledalo 12 nosilcev DVB-C, 8 MPTS izhodov prek UDP in RTP/RTSP kot ogledalo 8 nosilcev DVB-T/ATSC (izbirno) 6 MPTS izhodov prek UDP in RTP/RTSP kot ogledalo 6 nosilcev ISDB-T (izbirno) 16 MPTS izhod prek UDP in RTP/RTSP kot ogledalo 16 nosilcev ISDB-T (izbirno) 1*1000M Base-T Ethernet vmesnik, vrata GE
Funkcija sistema	Upravljanje omrežja (WEB)
	Kitajski in angleški jezik
	Nadgradnja programske opreme Ethernet
Razno	Dimenzija (W &-krat;L &-krat;H)		482 mm&krat; 328 mm&krat; 44 mm
	Okolje		0~45℃(delo)；-20~80℃(skladiščenje)
	Zahteve za moč		AC 110 V± 10%, 50/60Hz, AC 220± 10 %, 50/60 Hz
