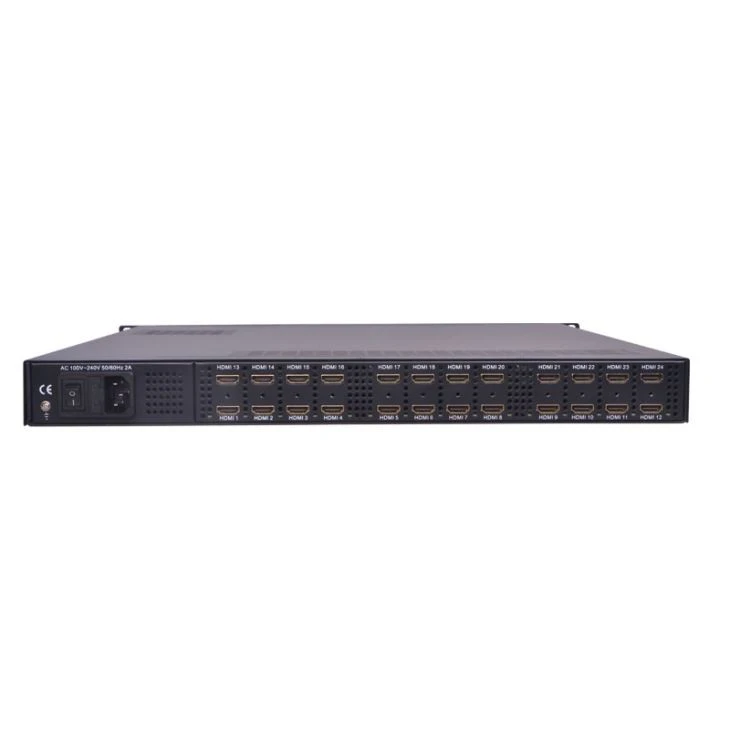

Modulator dajalnika HDMI na DVB C
Modulator dajalnika HDMI na DVB C
Modulator dajalnika Hdmi v DVB CSFT3544I vključuje funkcijo kodiranja, multipleksiranja, kodiranja in modulacije. Podpira vhod 8/12/16/20/24 HDMI, izhod DVB-C s 16 ne-sosednjimi nosilci ali DVB-T RF ven z 8 sosednjimi nosilci. To je pametna izbira za hotelski TV sistem, zabavni sistem v športnem baru, bolnišnici, apartmaju.
Ključne funkcije
8/12/16/20/24 HDMI vhod, MPEG-4 AVC / H.264 kodiranje videa
Vhod sprejemnika 1DVB-C (izbirno ATSC) za ponovni mux
Vsak odhodni kanal obdela največ 32 IP iz vhodnega porta DATA1 (UDP& RTP protokol)
MPEG1 II. Nivoja Kodiranje zvoka in podpora prilagajanju zvočnega zvoka
Podpira 16 skupinsko multipleksiranje / premestitev / DVB-C modulacijo.
Podpira 8 skupinskih multipleksiranj / DVB-T / ATSC modulacijo.
Podpira 6 skupinskih multipleksiranj / modulacij ISDB-T.
Podpira 1 ASI kot ogledalo enega od RF izhodnih nosilcev.
Podpira izhod 16 MPTS IP (samo vrata DATA2) prek UDP, RTP / RTSP.
Tehnične specifikacije zaHdmi v DVB C modulator dajalnika
Vnos | 8/12/16/20/24 HDMI vhodi za možnost | ||||
Video | Resolucija | Vloženo | 1920×1080_60P, 1920×1080_60i, | ||
Oddaja | 1920×1080_30P, 1920×1080_25P, | ||||
Kodiranje | MPEG-4 AVC / H.264 | ||||
Bitna hitrost | 1Mbps ~ 13Mbps vsak kanal | ||||
Nadzor stopnje | CBR / VBR | ||||
Struktura GOP | IP… P (P nastavitev okvirja, brez okvirja B) | ||||
Zvok | Kodiranje | Nivo 2 MPEG1; | |||
Stopnja vzorčenja | 48KHz | ||||
Resolucija | 24-bitni | ||||
Zvočni dobiček | 0-255 nastavljiv | ||||
Bit-rate | 64kbps, 96kbps, 112kbps, 128kbps, 160kbps, 192kbps, 224kbps, 256kbps, 320kbps, 384kbps | ||||
Multiplexing | Največji PID | 180 vhodov na kanal | |||
Funkcija | Preoblikovanje PID | ||||
Natančno prilagodite PCR | |||||
Samodejno ustvari tabelo PSI / SI | |||||
Pretakanje | Največ | 4 | |||
Standardno | ETR289, ETSI 101197, ETSI 103197 | ||||
Povezava | Lokalna / oddaljena povezava | ||||
Modulacija | DVB-C | Kanal QAM | 16 izhodnih sosednjih nosilcev (največ | ||
Standard: | EN300 429 / ITU-T J.83A / B | ||||
MER: | ≥40db | ||||
RF frekvenca: | 50 ~ 960MHz, korak 1KHz | ||||
RF izhodna raven: | -20 ~ 10 dbm (87 ~ 117 dbµV), korak 0,1 db | ||||
Število simbolov: | 5,0Msps ~ 7,0Msps, korak 1ksps | ||||
J.83A | J.83B | ||||
ozvezdje | 16/32/64/128 / 256QAM | 64/256 QAM | |||
Pasovna širina | 8M | 6M | |||
DVB-T | Standardno | EN300744 | |||
Način FFT | 2K,4K, 8K | ||||
Pasovna širina | 6M, 7M, 8M | ||||
ozvezdje | QPSK, 16QAM, 64QAM | ||||
Interval straže | 1/4, 1/8, 1/16, 1/32 | ||||
FEC | 1/2, 2/3, 3/4, 5/6, 7/8 | ||||
MER | ≥42 dB | ||||
RF frekvenca | 50 ~ 960MHz, korak 1KHz | ||||
RF ven | 8 izhodnih sosednjih nosilcev (največ) | ||||
RF izhodna raven | -20 ~ +10 dBm (87 ~ 117 dbµV), korak 0,1 db | ||||
ISDB-T | Standardno | ARIB STD-B31 | |||
Pasovna širina | 6M | ||||
ozvezdje | QPSK, 16QAM, 64QAM | ||||
Interval straže | 1/32, 1/16, 1/8, 1/4 | ||||
Prenos | 2K, 4K, 8K | ||||
Stopnja kod | 1/2, 2/3, 3/4, 5/6, 7/8 | ||||
MER | ≥40 dB | ||||
RF frekvenca | 50 ~ 960MHz, korak 1KHz | ||||
RF ven | 6 izhodnih sosednjih nosilcev (največ) | ||||
RF izhodna raven | -20dBm ~ d10dBm, stopnja 0,1dB | ||||
Stream izhod | 1 ASI izhod kot ogledalo enega od RF izhodnih nosilcev | ||||
Funkcija sistema | Upravljanje omrežja (WEB) | ||||
Kitajski in angleški jezik | |||||
Nadgradnja programske opreme Ethernet | |||||
Razno | Dimenzija (Š × V × V) | 482 mm × 440 mm × 44 mm | |||
Okolje | 0 ~ 45 ℃ (delo), -20 ~ 80 ℃ (Shramba) | ||||
Moč | AC 100V-220V ± 10%, 50 / 60Hz, AC 220 ± 10%, 50 / 60Hz | ||||
