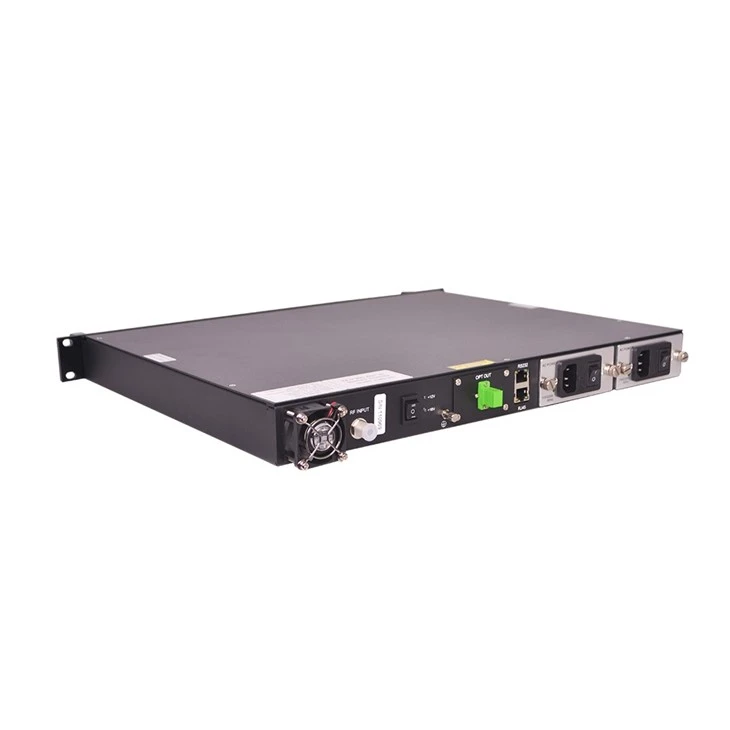

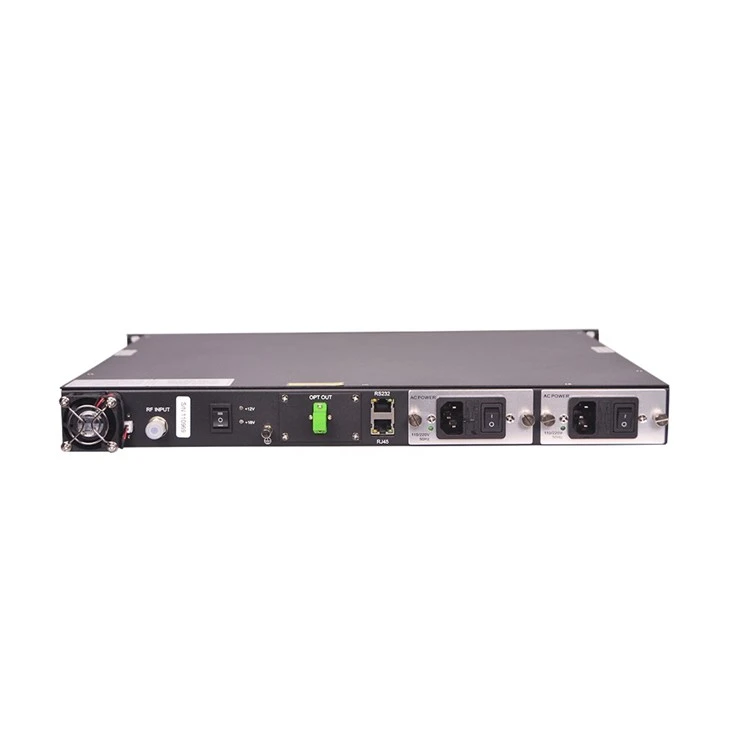

CATV Optični satelit

CATV & SAT-IFSatelitski optični oddajnik



Optični oddajnik sprejme laser z metuljem z visoko linearnostjo, ki je neposredno moduliran za prenos 47-862MHz in 960 ~ 2600MHz signala v enem samem vlaknu.

Optični oddajnik lahko izbere standardno valovno dolžino ITU za sistem DWDM za razširitev in posodobitev omrežij. EDFA in EYDFA ga lahko ojačata za ogromen sistem FTTH. Lahko je združljiv s katero koli tehnologijo FTTX Pon, da uresniči kombinacijo CATV, DVB-S, interneta in FTTH.

Optični oddajnik sprejme 19 "standardnega stojala, parametre naprave nadzira mikro-procesor, LCD pa prikazuje status in alarm za napake na sprednji plošči. Standard RJ 45 podpira upravljanje SNMP. Vgrajen laserski APC, ATC Control Circuit zagotavlja dolgo življenje laserja in zanesljivega dela.

SAT-IF sprejme visoko-linearnost, če se vozi z AGC, da zagotovi visokokakovosten prenos analogne TV, digitalno televizijo (DBS-C, DBS-T in satelitsko televizijo v enem samem vlaknu.



Značilno

● Sprejeti nizko hrup, uvoženi z DFB laserjem.

● Vrhunska zasnova vezja pred razkritjem pri doseganju visokih standardov vrednosti CNR obstajajo še vedno popolna vrednost CTB in CSO.

● Inteligentni ventilator, začel je teči, ko temperatura podvozja doseže niz 32 ~ 35 stopinj.

● Nadzor AGC, tako da lahko različna raven vhoda RF še vedno ohrani precejšnjo zmogljivost izhoda.

● VFD ali LED zaslon, z laserskim spremljanjem, digitalnim zaslonom, alarmom napak, upravljanjem omrežja in drugimi funkcijami; Ko laserski obratovalni parametri odstopajo od programske opreme, ki je nastavitev dovoljenega območja, bo opozorjen.

● S standardnim vmesnikom RS232 za upravljanje lokalnih omrežij in spremljanje računalnikov.

● S standardno podporo vmesnikom RJ45 za daljinsko spremljanje.

● Kakovostno preklopno napajanje je lahko 90V ~ 265V AC ali -48V DC.

● En sam vhod s frekvenco 47-2600MHz.

● Signal CATV in SAT-IF se lahko prenaša v eno vlakno

● Lahko ga ojačata z EDFA in EYDFA, združljiva s katero koli tehnologijo FTTX Pon



Parametri

S/N	Predmete	Tehnični paramterji					Enota		Pripombe
		Min		Tipično	Max
Optični parametri
5.1.1	Delovna valovna dolžina	1300		1310	1320		nm	Izbrana stranka
		1540		1550	1563		nm	Izbrana stranka
5.1.2	Izhodna moč	8			20		mw	1310nm
		4			10		mw	1550nm
5.1.3	Optična izolacija	30					db
5.1.4	Optična izguba vračanja	50					db
5.1.5	Priključek vlaken			FC/APC, SC/APC				Izbrana stranka
CATV RF parametri
5.2.1	Pasovna širina		47		862		MHz
5.2.2	Vhodni razpon		75		85		DBUV
5.2.3	Ravna		-0.75		+0.75		db		47 ~ 862 mhz
5.2.4	C/N		51				db		Testni standard GT/T 184-2002
5.2.5	C/ctb		63				db
5.2.6	C/CSO		58				db
5.2.7	Izguba vhoda		16				db
5.2.8	RF pristanišče			F Imperial
5.2.9	Vhodna impedanca			75			Ω
Parametri SAT-IF
5.3.1	Delovna pasovna širina		5		2600		MHz
5.3.2	Vhodni razpon		-40		-25		DBM
5.3.3	Ravna		-1		+1		db		950 ~ 2600MHz
5.3.4	Izguba vhoda		10				db
5.3.5	RF pristanišče			Cesarski
5.3.6	Vhodna impedanca			75			Ω
5.3.7	Tuner Feeling Vol			0/13/18			V
5.3.8	Cur za hranjenje sprejemnikov				300		ma
Splošni parametri
5.4.1	Napajanje Vol			A: AC160V - 250 V (50 Hz); B: DC48V			V
5.4.2	Poraba energije					30	W
5.4.3	Delovna temperatura		0			50	stopinja
5.4.4	Največja delovna vlaga		5			95	%
5.4.5	Območje temp za shranjevanje		-40			60	stopinja
5.4.6	Velikost			1U 19" 483*395*44			mm
5.4.7	Čista teža (kg)			5			Kg



Diagram CATV satelitskega optičnega oddajnika
