24 jedrna razdelilna omarica ft

24-jedrna razdelilna omarica ftth se uporablja kot zaključna točka za napajalni kabel za povezavo s spustnim kablom v komunikacijskem omrežnem sistemu FTTx. Spajanje, cepitev in distribucija vlaken se lahko izvajajo v tej škatli, medtem pa zagotavlja trdno zaščito in upravljanje za gradnjo omrežja FTTx.

1, Celotna zaprta struktura.

2, Material: PC plus ABS,odporen na mokro,vodoodporen,odporen na prah,proti staranju, stopnja zaščite do IP66.

3, Vpenjanje napajalnega in spuščenega kabla, spajanje vlaken, pritrditev, shranjevanje, distribucija ... itd., vse v enem.

4, Kabel,kitke,povezovalni kabli tečejo po svoji poti, ne da bi drug drugega motili, namestitev adapterja SC na kaseto, enostavno vzdrževanje.

5, Razdelilno ploščo je mogoče obrniti navzgor, napajalni kabel je mogoče postaviti v skodelico, enostavno za vzdrževanje in namestitev.

6, Omarica se lahko namesti na steno ali na steber, primerna za notranjo in zunanjo uporabo.

1,Okoljske zahteve

Delovna temperatura:-40 stopnja-plus 85 stopinj

Relativna vlažnost:Manj ali enako 85 odstotkom（plus 30 stopinj）

Zračni tlak:70 KPa-106Kpa

2,Glavni tehnični list

Vstavljena izguba:Manjše ali enako 0.2dB

UPC povratna izguba:Večji ali enak 50 dB

APC povratna izguba:Večji ali enak 60 dB

Življenjska doba vstavitve in ekstrakcije:＞1000-krat

3,Tehnični list z zaščito pred gromom

Ozemljitvena naprava je izolirana z ohišjem, izolacijska upornost je manjša od 2x10000MΩ/500V（DC）;

IR Večji ali enak 2x10000MΩ/500V

Odporna napetost med ozemljitveno napravo in ohišjem ni manjša od 3000 V（DC）/min, brez vboda,brez prebliska;U Večji ali enak 3000 V

_{4. Konfiguracijska tabela}

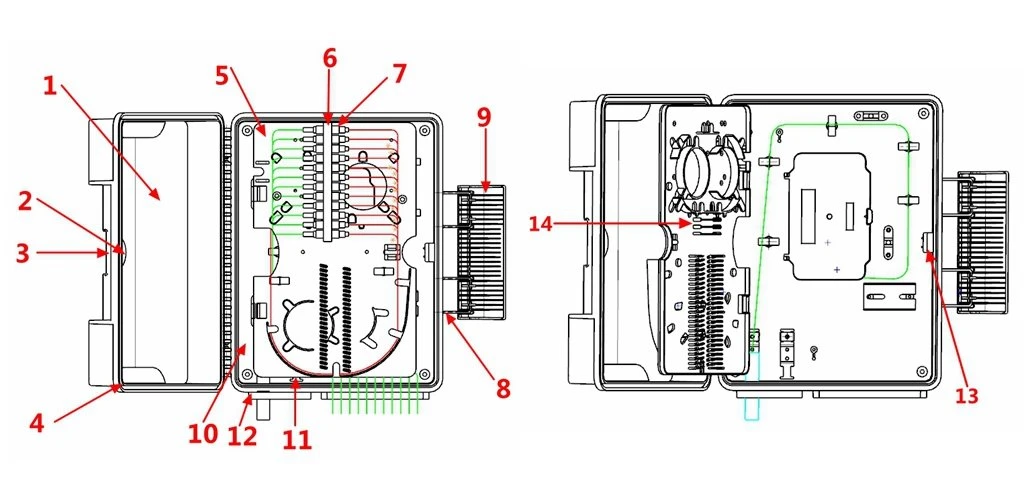

Kabelske poti

 1．Montaža na steno

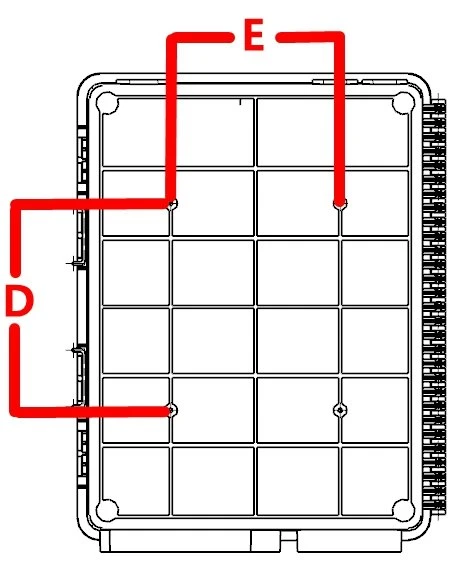

V steno izvrtajte 4 luknje glede na velikost v tabeli 1,namestite raztezni vijak Φ7,5*40,postavite škatlo, da se ujema z luknjami, in jo pritrdite z vijaki.(slika levo)

2．Montaža na steber

Pritrdite 1 komplet Easy Pole obroča na telekomunikacijski drog.（Slika desno）
