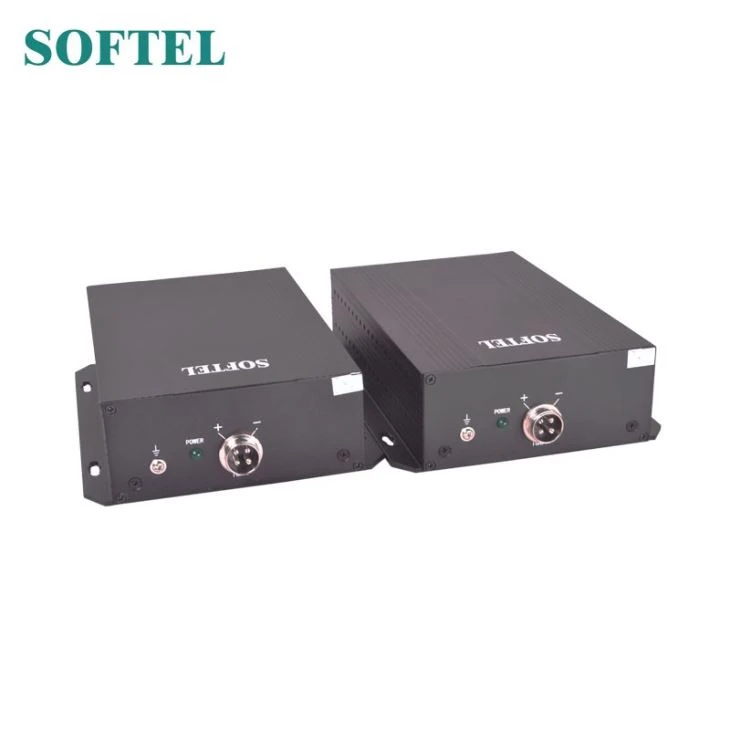

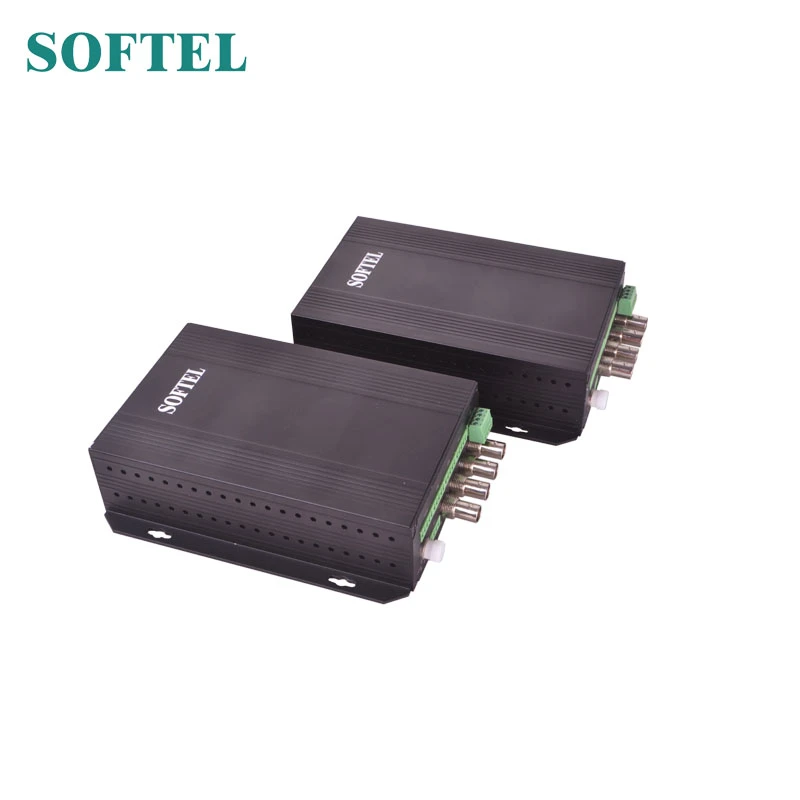

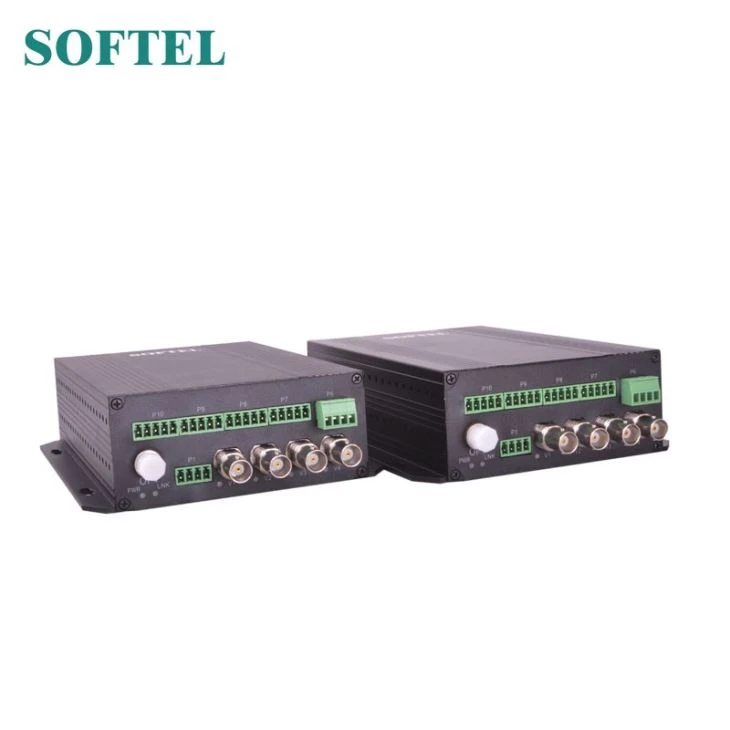

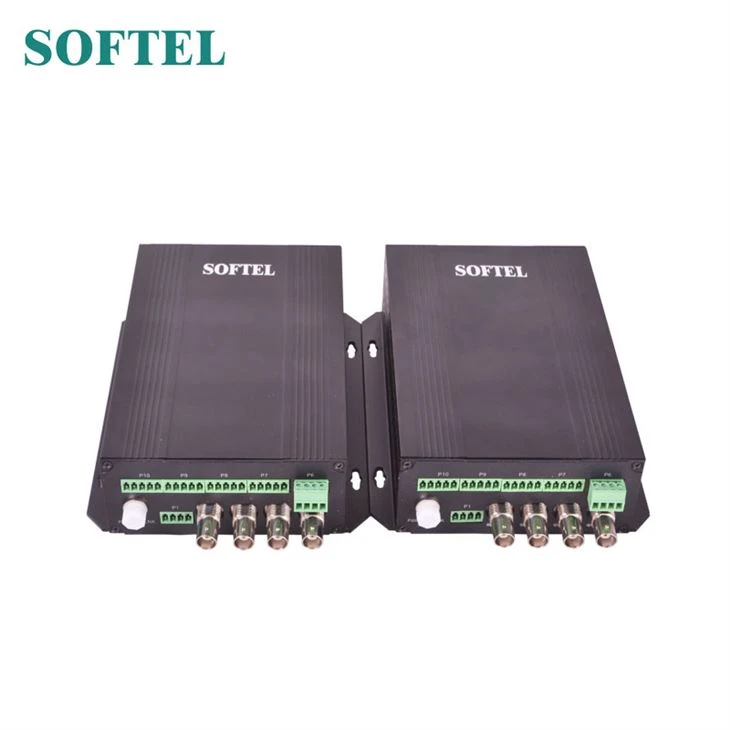

Ethernet pretvornik medijev
Ta pretvornik Ethernet medijev je popolnoma digitalna naprava za prenos optičnih vlaken, brez kompresije svetovnega razreda, vso tehnologijo digitalne korekcije videa in tehnologijo prenosa vlaken Gigabit. Lahko prenaša 1 ~ 64 kanalov video signala (ali podatkov, zvoka, Etherneta, alarma, telefona na dolge razdalje, brez izkrivljanja in po potrebi) z enojedrnim vlaknom.
Lastnosti
1. Nestisnjeno 8-bitno video in 24-bitno kodiranje zvoka, hitra tehnologija sinhronega digitalnega prenosa.
2. Optični prenos štirih video signalov na enem vlaknu s podatki RS485, RS232 in RS422
3. signali (po trije), ki so lahko enosmerni z videoposnetkom ali po želji obojestranski.
4. Super optični dinamični razpon, prilagoditev ni potrebna
5. Prikaz stanja za napajanje, optični signal in video
6. Brez elektromagnetnih motenj, radijskih motenj in zemeljskega toka
7. V slabem elektromagnetnem okolju je zagotovljen varen prenos
8. Največja dopustna izguba povezave za enojno enojno vlakno je 18db
9. Doseg do 100 km je možen z neobveznim delovanjem 1550nm
10. Izbirna operacija dupleksa prek enega vlakna
Uporaba
1. CCTV omrežja
2.videokonference
3. Industrijski nadzorni sistemi
4. Učenje na daljavo
Parametri pretvornika Ethernet Media
Razpoložljivost kanala | ||
| (navedite ob naročilu) | Posredna pot | Povratna pot |
| Število video kanalov | 1,2 ali 4 | 0 |
| Število podatkovnih kanalov | 0 ali 1 | 1 |
| Število izbirnih zvočnih kanalov | 0,2,4 ali 8 | 0,2,4 ali 8 |
| Število neobveznih podatkovnih kanalov | Od 0 do 8 | Od 0 do 8 |
Električna | |
Video | |
| Vhodna / izhodna impedanca | 75Ω kompozit |
| Vhodno / izhodna raven | 1Vp-p nominalno |
| Video priključki | BNC |
| Pasovna širina (± 0,5 dB) | 20Hz-20KHz |
| Razmerje signal / hrup | GG gt; 63dB |
| Linearnost | GG lt; 1,3% DG< 1,3="" °=""> |
Zvok | |
| Vhodna / izhodna impedanca | 48KΩ/10KΩ |
| Vhodno / izhodna raven | 2Vp-p nominalno |
| Zvočni konektorji | Terminalni blok |
| Pasovna širina (± 0,5 dB) | 20Hz-20KHz |
| Razmerje signal / hrup | GG gt; 75dB |
| Linearnost | GG lt; 0,1% Skupno harmonično popačenje |
| Podatki | |
| Izbirni podatkovni vmesnik | RS232, RS485 in RS422 |
Standardni podatkovni konektor | Terminalni blok |
| Izbirna hitrost prenosa podatkov | DC-150Kbps |
| Stopnja napake podatkovnih bitov | GG lt; 1 × 10-9 |
| Ethernet | |
| Ethernet vmesnik | 10/100 Base-T |
| Standarddataconnector | RJ45 |
| Izbirna hitrost prenosa podatkov | 100M% |
| Zaprite kontakt | |
| Fizični vmesnik | Industrijski standardni terminali |
| Vhodni signal | Kateri koli aktivni ali pasivni alarm, vhod za zapiranje kontaktov, podpira TTL, RS-232/422/485 ali pasivne stikalne gumbe |
| Izhodni signal | Vsak aktivni ali pasivni alarm, vhod za zapiranje kontaktov, podpira TTL, RS-232/422/485 ali relejni kontaktni vhod |
| Optično | |
| Valovna dolžina oddajnika | 1310nm ali 1550nm |
| Moč parnega oddajnika | Na voljo je več možnosti od 4 dB do -4 dB |
| Občutljivost sprejemnika | GG lt; -26dB |
| Optični konektorji | ST, FC in SC niso obvezni |
| Poveži proračun | Od 22 dB do 30 dB pri 1310nm ali 1550nm |
| Vrsta vlaken | enojno vlakno, enojno vlakno |
| Razdalja prenosa | enojni način 100Km |
Opomba: Možne so številne kombinacije tipov in nivojev laserjev ter tipov in občutljivosti. Za podrobnosti se obrnite na N-NET * Enoto je mogoče konfigurirati tudi kot 8 avdio, 0 podatkov ali 0 avdio 8 podatkov. | |
| Fizične značilnosti | |
| Vhodna napetost | AC220 / DC+5V |
| Delovna temperatura | -25°C ~ +75°C |
| Relativna vlažnost | 0 ~ 95% (brez kondenzacije) |
| Indukcija | EN50130-5, 1995 |
| Plimska vročina | BS2011 |
| Dimenzija | 110 mm (Š) × 174 mm (D) × 47 mm (V) vdelana programska oprema za namestitev ni vključena |
| Trenutna poraba ohišja 0,75 Amp za 4-kanalni video in 1-kanalne podatke | |
