Mini optično vozlišče
Mini optično vozlišče

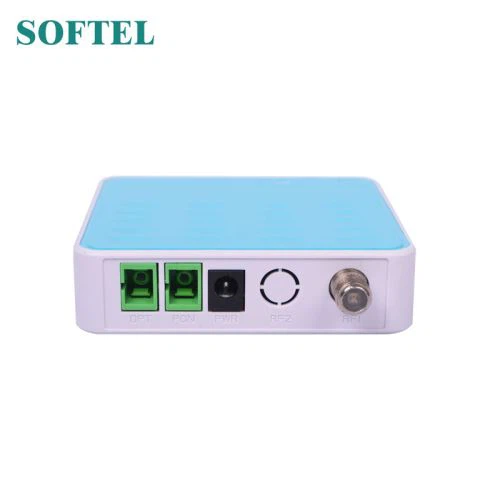

SR3020AW je mini optično vozlišče z vgrajeno funkcijo AGC in vgrajenim WDM. Manjša velikost olajša namestitev v omrežja FTTH (Fiber To The Home).
Lastnosti
1. Zasnovan je za omrežja FTTH.
2. Ima odlično linearnost in gladkost.
3.Predhodni izhod RF veje
4.Ima široko paleto optične vhodne moči.
5. Je manjše velikosti in je enostavnejši za namestitev.
6. Delovna frekvenca naprej se razširi na 1GHz. Del RF ojačevalnika ima čip GaAs z visoko zmogljivostjo in majhno porabo energije. Najvišja izhodna raven znaša do 80dBuv.
7. Prilagaja tehnologijo ultra nizkega hrupa.
8.RF funkcijo samodejnega krmiljenja ojačanja realizira MCU, optično območje AGCcontrol: +2dBm ～ -7dBm
Parametri ofmini optičnega vozlišča
Postavka številke | Enota | Opis | Opomba |
Uporabniški vmesnik | |||
RF priključek | F-samica | ||
Optični konektor | SC / APC ali FC / APC | ||
Napajanje | DC 2.1 | ||
Optični parameter | |||
Odgovornost | A/W | ≥0.9 | |
Vhodna optična moč | dBm | -10~+3 | |
-7~+2 | AGC | ||
Optična izguba vračanja | dB | ≥45 | |
Vhodna valovna dolžina | nm | 1260~1600 | |
Sprejem valovne dolžine | nm | 1550±20 | |
Obhodna valovna dolžina | nm | 1310/1490 | |
Vrsta optičnih vlaken | Enoten način | ||
RF Parameter | |||
Frekvenčni razpon | MHz | 47-1000 | |
Ravnostnost | dB | ±0.75 | |
Izhodna raven | dBµV | ≥80 | |
CNR | dB | ≥50 | Vhodna moč -1 dBm |
OCD | dB | ≥62 | |
CTB | dB | ≥65 | |
Vrnitev izgube | dB | ≥16 | |
Stabilnost AGC | dB | ±1 | |
Izhodna impedanca | Ω | 75 | |
Drugi parameter | |||
Napajanje | VDC | 12 | |
Poraba energije | W | GG lt; | |
Dimenzije | mm | 117*84*32 | |
Material za ohišje | ABS | ||
