Tipična zasnova strukture in težave s pozornostjo omrežja HFC

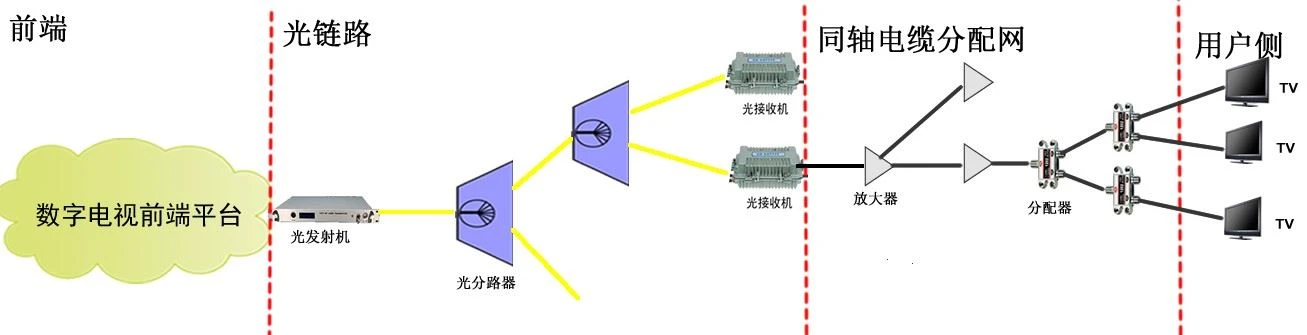

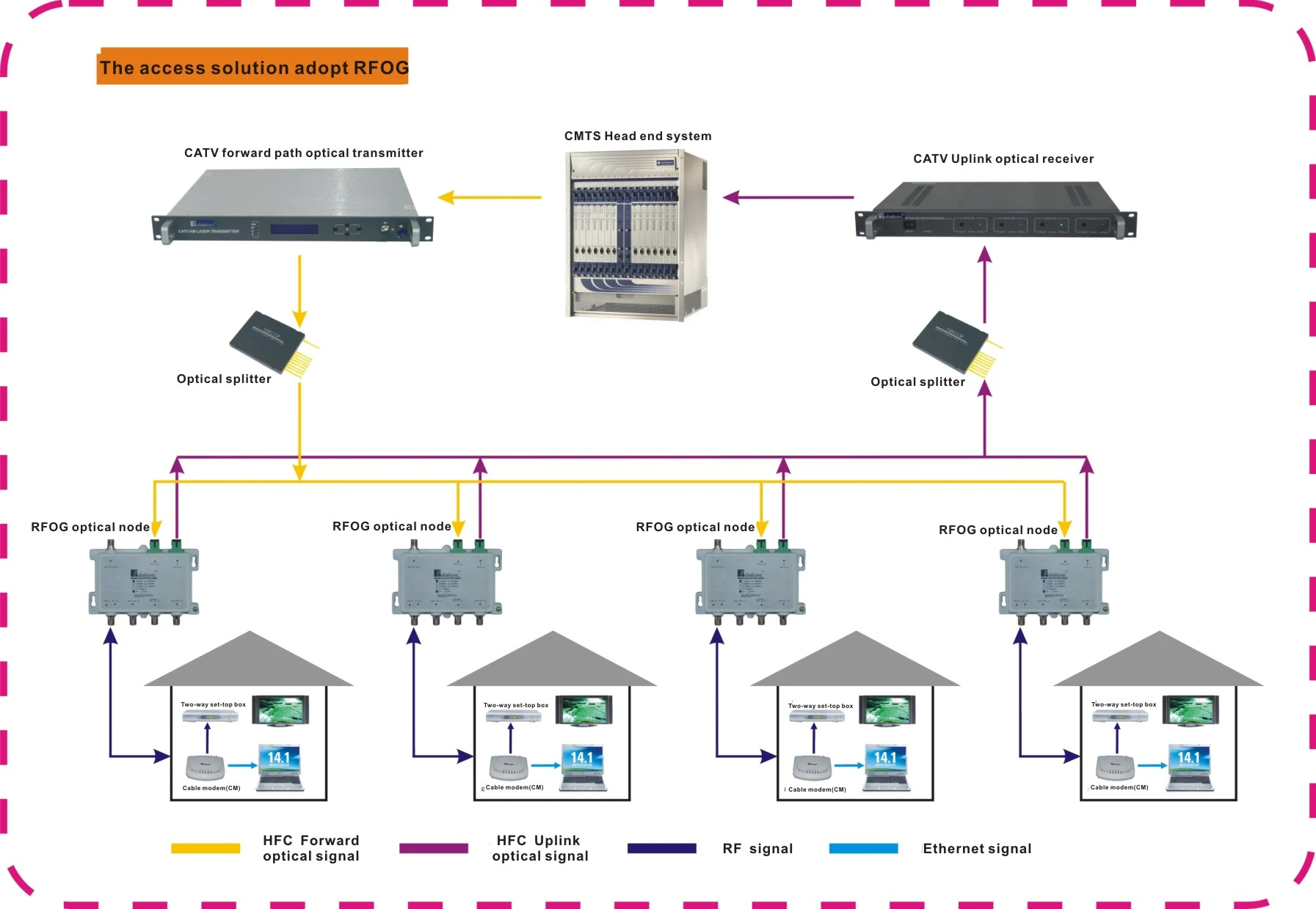

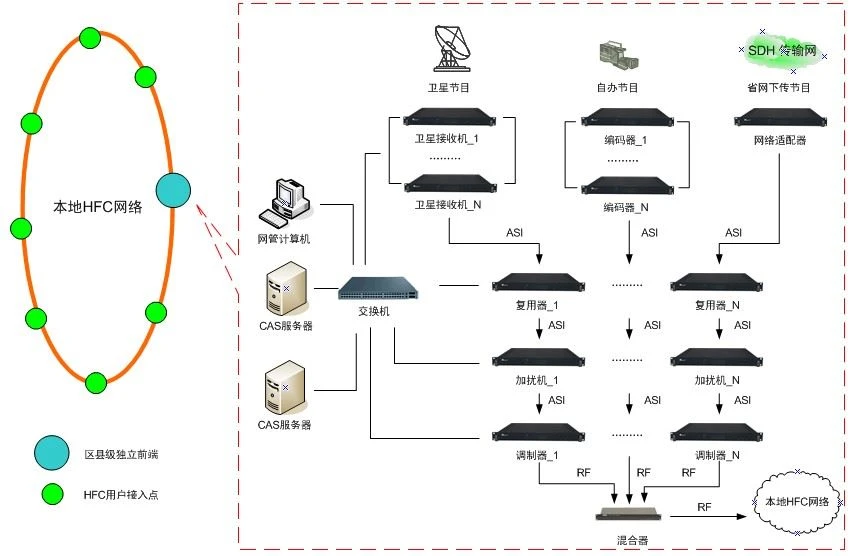

Kratka predstavitev dvosmernega omrežja HFC
Ko preučujemo dvosmerno omrežje HFC, ga pogosto razdelimo na naslednje štiri dele glede na povratni kanal: uporabniški distribucijski del, del za kabelski prenos, del za prenos optičnega kabla in del za sprednji dostop.
Izhodna vrata navzdol uporabniškega ojačevalnika od uporabniškega terminala do spodnjega dela so dodeljena uporabniku. Ker lahko raven signala navzdolnje povezave izhodnih vrat zgradbe doseže več kot 100 dBμV, je uporabniška sprejemna nastavljena raven (65±4)dBμV, izguba uporabniškega distribucijskega omrežja pa je na splošno (30±4)dB.
Dolvodna izhodna vrata od spodnjega dela do optične postaje navzdol so kabelski prenos. Za ojačenje navzdolnje povezave dvosmernega ojačevalnika se lahko določi glede na raven izhodnih vrat navzdolnje povezave optične postaje, ki je običajno med 20 in 40dB. Uporablja se za kompenzacijo izgub v veji, distribuciji in liniji, tako da je končna izguba v povezavi navzdol med 0 in 10 dB. Za vzvratni kanal, ker ima dvosmerni ojačevalnik svoj lasten neodvisen modul za obrnjeno ojačanje, lahko dobiček (izguba) vstavljenega povratnega signala doseže 0 dB. To običajno imenujemo "pridobitev enotnosti".
Del od optične postaje do sprednjega optičnega sprejemnika/oddajnika se imenuje optični kabelski prenos. V povezavi navzdol je treba zagotoviti, da je sprejeta optična moč optičnega sprejemnika optične postaje 0~-3dBm, da se zagotovi, da lahko optični sprejemnik oddaja zadostno raven in nosilca do - razmerje hrupa. Povratna izguba je povezana z izbiro povratne optične naprave. Ko je optična naprava izbrana, se določi izguba. Na splošno lahko kombinirano ojačenje izhodnih vrat optičnega sprejemnika navzgor nastavite med 0 in 20 dB (če je vhodna moč povratnega optičnega sprejemnika -4,5 dBm).
Del od izhoda povratnega optičnega sprejemnika do vhodnih vrat CMTS je sprednji dostop. Glavna funkcija tega dela je mešanje več optičnih povezav v en vhod v CMTS. Vstavljeno izgubo storitve je treba izračunati glede na pasovno širino storitve in gostoto moči v kanalu (moč na Hz), nato pa odšteti CMTS. zahtevano vrednost vhodne ravni. Ta del je največja zbiralnica celotnega obratnega kanala. Najbolje je mešati 6 do 8 optičnih povezav v en CMTS port. Če jih je preveč, se bo hrup kanala povečal, premalo pa ni ekonomično. Preden signal navzgornje povezave vstopi v CMTS, je treba priključiti fiksni dušilnik približno 3 dB. Njegove funkcije so: ena je izboljšati zmogljivost kanala pri stoječem valovanju; drugi pa je zagotoviti rezervo za dostop drugih storitev.
2. Problemi, na katere je treba biti pozoren pri rekonstrukciji HFC dvosmernega omrežja
Preoblikovanje dvosmernega omrežja HFC poteka že več let. Čeprav so bili doseženi nekateri dosežki, ni idealno. Razlogi so različni, tudi težave z razumevanjem in neučinkoviti ukrepi. Če povzamemo, težave, na katere je treba biti pozoren pri preoblikovanju dvosmernega omrežja HFC, so za vašo referenco naslednje.
1. Predvsem obratno, upoštevajte pozitivne
Pri preoblikovanju dvosmernega omrežja HFC bi morala zasnova temeljiti na obratni smeri in upoštevati smer naprej. Ob predpostavki izpolnjevanja obratnih zahtev je delovna obremenitev preoblikovanja čim manjša, stroški preoblikovanja pa zmanjšani. Pri načrtovanju je treba biti pozoren na naslednje 3 točke:
(1) Število kabelskih konektorjev v dvosmernem distribucijskem omrežju mora biti čim manjše. Nekdo je rekel: "Preoblikovanje dvosmernega distribucijskega omrežja je predvsem 'skupni projekt'". V tem stavku je nekaj resnice. Več kot je kabelskih konektorjev, slabša je zanesljivost. Vsak dodatni konektor zmanjša del zanesljivosti. (2) V povratnem kanalu je povratna izguba ustrezno zmanjšana in na splošno mora biti manjša ali enaka 30 dB. Seveda je izguba povratnega kanala običajno nekaj dB večja od 30dB, kar je mogoče kompenzirati z ojačanjem povratnega kanala stavbnega ojačevalnika. Vendar povratna izguba ne sme biti prevelika, sicer mora biti izhodna raven kabelskega modema previsoka, kar bo povzročilo nasičenje moči povratnega kanala in zmanjšalo razmerje med nosilcem in šumom.
(3) Dolžina povezovalnega kabla od izhodnih vrat talnega ojačevalnika do odcepa (ali razdelilnika) vsake enote ne sme presegati 30 m, sicer talni ojačevalnik ne bo mogel izenačiti izgube na visokem koncu naprej kanal.
2. Kakovost kabelske spojke in proizvodni proces spojke
Pri rekonstrukciji dvosmernega distribucijskega omrežja je kakovost kabelske spojke in proizvodni proces spojke zelo kritična. V nasprotnem primeru bo slab stik kabelskega priključka povzročil nedelovanje enega ali celo večdružinskega kabelskega modema. Zato je treba pri gradnji posebno pozornost posvetiti kabelskim spojem. Na splošno je treba biti pozoren na naslednje točke:
(1) Pred rekonstrukcijo dvosmernega omrežja je treba izvesti tehnično usposabljanje gradbenega osebja. Po opravljenem izpitu lahko nastopite delo.
(2) Med gradnjo je treba skrbno nadzorovati in pregledovati kakovost projekta. Vsa nekvalificirana področja je treba pravočasno popraviti.
(3) Po končanem projektu je treba preveriti in sprejeti kakovost dvosmerne transformacije omrežja. Sprejem mora vključevati objektivno testiranje, subjektivno oceno in pregled kakovosti projekta.
3. Pazite na izbiro materiala
Pri preoblikovanju dvosmernega omrežja mora izbrana oprema strogo nadzorovati kakovost, zlasti naslednja oprema mora izpolnjevati standarde.
(1) Pri preoblikovanju dvosmernega omrežja morajo koaksialni kabli -5 in -7, ki se uporabljajo v distribucijskem omrežju, uporabljati kable s štirimi oklopi in gostoto pletenja dvoslojne pletene mreže. in debelina pletene mreže štiri-oklopljenega kabla mora ustrezati industrijskemu standardu. Zahtevaj.
(2) Izguba veje razdelilnika v distribucijskem omrežju mora biti primerno majhna, da se zmanjša vrednost izgube povratnega kanala.
(3) Spoji koaksialnih kablov -5 in -7 morajo biti stisnjeni s F-glavami, spoji z zaskočnimi obroči pa morajo biti onemogočeni.
(4) Visokopasovni filter mora biti dodan v spodnji TV izhodni priključek uporabniške omarice. Ta visokofrekvenčni filter mora oslabiti več kot 40 dB pod 65 MHz.
3. Metoda opisa ravni in načelo načrtovanja dvosmernega omrežja HFC
1. HFC dvosmerna metoda opisa na ravni omrežja
Običajno v dvosmernem omrežju HFC uporabljamo dve metodi za opis odnosa ravni signala: prva metoda je, da je absolutna vrednost nivoja signala izražena v dBm, kar je primerno za opis signala navzdolnje povezave; druga metoda je opis relativne ravni signala. "Pridobitev" ali "izguba" vrednosti, izražena v dB, se pogosto uporablja za opis signalov navzgor. Ker je signal navzgor v toku nenaden, splošni instrument težko izmeri nivo signala navzgor. Zato običajno uporabljamo metodo merjenja izgube povezave navzgornjih sprejemnih vrat CMTS na določenih vratih naprave, da ocenimo vrednost ravni navzgornjega kanala na teh vratih.
2. Načela načrtovanja dvosmernega omrežja HFC
a. Kanal navzdol
Pri načrtovanju upoštevamo predvsem raven signala navzdolnje povezave, ki doseže uporabnika, in kako omrežje razumno dodeli raven. Metoda načrtovanja je v bistvu enaka kot pri enosmernem omrežju in je tukaj ne bomo ponavljali.
b. Gornji kanal
Pri načrtovanju je naš glavni premislek za kanal navzgornje povezave izguba povezave. Zahteve so naslednje:
(1) Izguba povezave kanala navzgornje povezave je uravnotežena in usklajena znotraj določenega obsega. Po postavitvi poda sledijo razdelilniki, odcepi in uporabniške omarice ter priključni kabli in kabelski konektorji. Vsota slabljenja teh naprav je skupna povratna izguba distribucijskega omrežja, ki lahko doseže več kot 30 dB. Pri splošni zasnovi kanala navzgor se skupna povratna izguba distribucijskega omrežja šteje za 30 dB, dodatnih nekaj dB pa se kompenzira z ojačenjem stavbe navzgor. Zato mora biti skupna povratna izguba gorvodnega distribucijskega omrežja čim bližje 30dB, to pomeni, da mora biti večna izguba razdelilnika v distribucijskem omrežju primerno majhna.
Pod optično postajo do kabelskega razdelilnega dela pred distribucijskim omrežjem, vključno z objektom, skupno število ojačevalnih stopenj ne sme presegati dveh stopenj. Dobiček razdelilnega ali razširitvenega ojačevalnika izniči izgube prenosnega kabla, da se doseže "ničelno ojačenje" ali "ničelno slabljenje".
(2) O strukturi distribucijskega omrežja: V specifični zasnovi se stopničasta konstrukcija uporablja čim dlje pod optično postajo, lahko pa se lokalno uporablja tudi drevesna struktura z nizko izgubo veje. V bistvu so električne dolžine in dolžinske razlike kablov od optične postaje do posameznega uporabnika čim krajše.
(3) O dvosmernem ojačevalniku: V dvosmernem omrežju HFC, ki smo ga zasnovali, število uporabnikov pod optično postajo s štirimi vrati na splošno ni večje od 2000, število uporabnikov pod vsakim priključkom pa je le približno 500 največ, tako da pod optično postajo sta največ dva uporabnika. Razredni ojačevalniki in nekateri so nameščeni neposredno pod optično postajo s tlemi. Zato je mogoče vnaprejšnje ojačenje dvosmernega ojačevalnika izbrati glede na največjo izgubo povezave navzdol, ki je običajno nekoliko večja. Na primer, ojačanje modula razširitvenega ojačevalnika je lahko okoli 30 dB, ojačanje modula ojačevalnika stavbe pa je lahko 35 ~ 40 dB. Dobiček povratnega modula mora temeljiti na največji izgubi navzgornje povezave. Običajno je izbran povratni ojačevalni modul, ki je 5~6dB višji. Vendar ojačanje modula povratnega ojačevalnika ni tako veliko, kot je mogoče. Če je dobiček prevelik, je potraten in neučinkovit. uporaben za prilagajanje.
(4) Od optične postaje do razširitvenega ojačevalnika, od razširitve do stavbnega ojačevalnika ali od optične postaje do stavbnega ojačevalnika mora biti izguba povezave med katero koli stopnjo aktivnih naprav 5~6dB nižja od ojačanja povratni modul, ki je odgovoren za ojačanje navzgornje povezave, da zagotovi nekaj rezerve pri odpravljanju napak.
(5) Uporaba koaksialnih kablov: Običajno večina ljudi misli, da je treba v dvosmernem omrežju HFC uporabljati kable iz aluminijaste cevi (predvsem hrbtenično omrežje) ali štiri-oklopljene kable (predvsem distribucijsko omrežje). Ker imajo pasivne komponente uporabniškega distribucijskega omrežja določen učinek dušenja hrupa in povratnih signalov. V oddajnem delu glavnega kabla nima učinka slabljenja na povratni signal (približno 0 dB po preklicu dušenja ojačenja). Zato priporočamo tudi uporabo aluminijaste cevi ali kabla s štirimi zasloni.
Če povzamemo, v procesu izvajanja zasnove ne bi smeli upoštevati le signala navzdolnje povezave, temveč upoštevati signale navzgornje in navzdolnje povezave, in ko obstaja protislovje med obema, bi morali dati prednost zahtevam navzgornje povezave signal in po potrebi žrtvovati nekaj inženiringa. Ekonomičnost pri oblikovanju - zapravljanje nekaj izhodnih ravni optične postaje in ojačevalnika. Ker pa je največja frekvenca navzgornje povezave le 65 MHz, je 100-izguba v metrih signala navzgornje povezave veliko nižja od 100-izgube v metrih višjega signala navzgornje povezave. Torej, na splošno, če zasnova temelji na zgornjih načelih, dokler signal višjega razreda navzdol lahko izpolnjuje konstrukcijske zahteve, parametri navzgornje povezave V bistvu lahko izpolnjujejo tudi konstrukcijske zahteve.
