Običajno odpravljanje težav z optičnimi sprejemniki
Okvare optičnega sprejemnika lahko v grobem razdelimo v tri kategorije: ena je okvara napajanja, druga je okvara napeljave optičnega kabla in tretja je okvara optične opreme. Ti trije deli so med seboj povezani v celoten optični prenosni sistem. Ne glede na to, kateri del odpove, bo to povzročilo, da optična postaja nima signala, včasih pa ga sploh ni in je signal zelo nizek. Sledi analiza in obravnava nekaterih pogostih napak;
Napaka 1: Uporabniki pod optično postajo včasih poročajo o signalih, ki včasih ne obstajajo.
Analiza in obdelava; najprej preverite stanje napajanja, preverite napajalno točko 220 V do 60 V napajanja in napajanje optičnega sprejemnika. Vse konektorje v tem delu linije je treba skrbno preveriti. Če ima priključek rahlo slab stik, lahko pride do Vžig povzroči plast kisika, poveča kontaktni upor in nato povzroči prekinjeno delovanje optičnega sprejemnika. V tem času, tudi če signal deluje, je kakovost zelo slaba. Drugič, preverite ozemljitev optične postaje. Če ozemljitve ni ali je ozemljitev slaba ali pa je preblizu izpostavljene žice, se bo po daljšem obdobju kopičenja močna statična elektrika nabrala tudi na jekleni vrvi, kar bo povzročilo tudi izpad signala v optični postaji. Tu in tam.
Napaka 2: Napajanje optične postaje je normalno, vendar je izhodni signal zelo nizek ali pa ga ni.
Analiza in obdelava; ko naletite na to situacijo, najprej vprašajte o stanju signala drugih optičnih postaj, ki jih prenaša sprednji optični oddajnik. Če je signal drugih optičnih postaj prav tako zelo nizek ali ga ni, preverite oddajnik v računalniški sobi in delovni status sprednje opreme, če je sprednja oprema normalna, je treba pregledati traso optičnega kabla od točke odcepa optične postaje do sprednje strani, da preverite, ali je zunanja stran poškodovana. Če je okolje za napeljavo optičnega kabla zelo zapleteno ali če je cevovod položen pod zemljo, ga ni mogoče vizualno pregledati in je za presojo potrebno uporabiti instrumente za testiranje. Na primer; uporabite funkcijo zaznavanja prelomne točke OTDR, da poiščete dejanski položaj prelomne točke in odpravite težave.
Napaka 3, optična postaja ima izhod, vendar je signal nizek.
Analiza in obdelava; zaznavanje od sprednjega konca do optične postaje glede na graf po zaznavi OTDR poiščite dejanski položaj optičnega kabla z velikim slabljenjem na grafu in preverite, ali obstaja premer obroča bližnjega optičnega kabla, ki ga povzroča linija udarec ali zaskok postanejo manjši in celo optični kabel je bil zvit. Ta okvara običajno potrebuje samo povrnitev optičnega kabla v prvotno stanje in signal se lahko vrne v normalno stanje.
Napaka 4, optični sprejemnik nima RF izhoda.

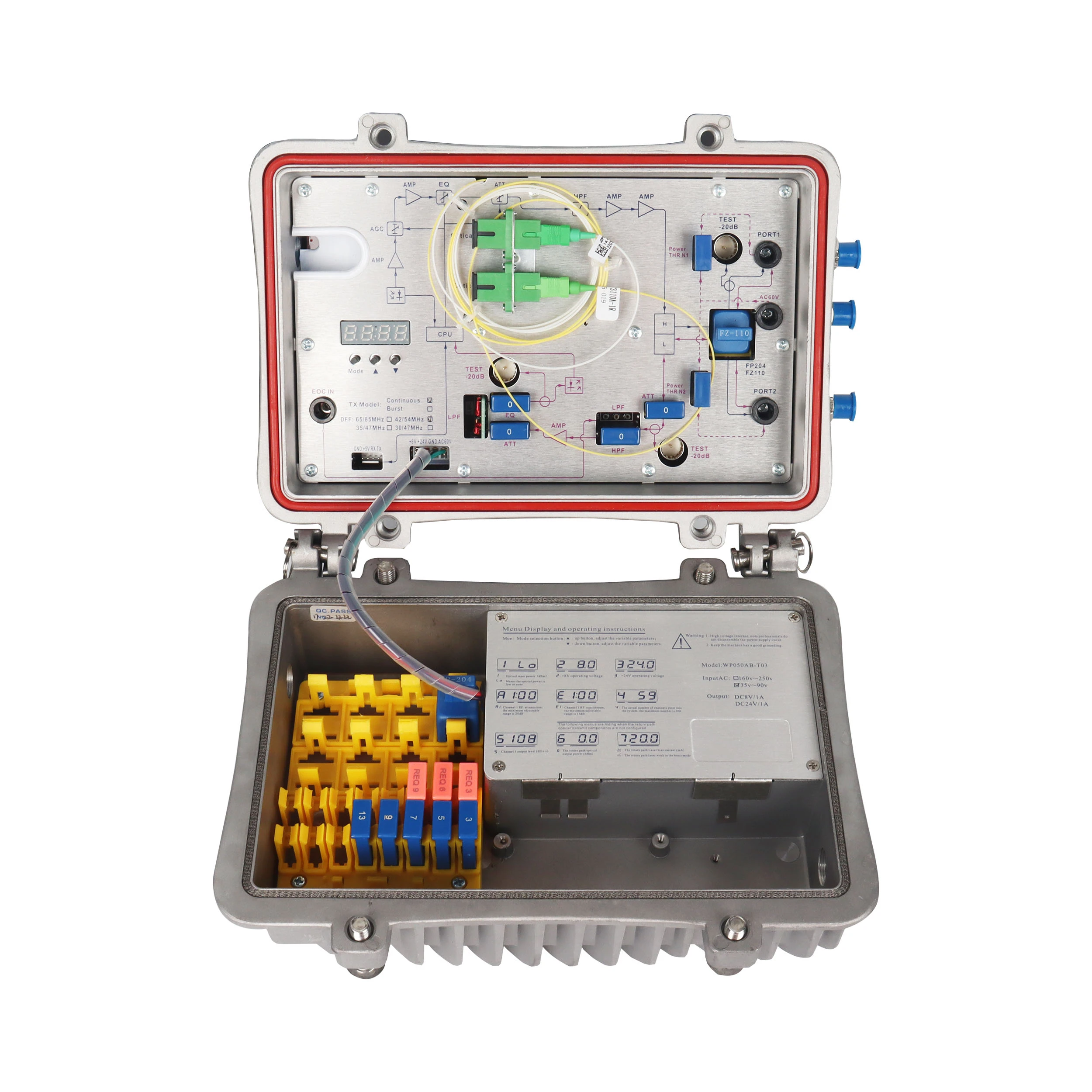

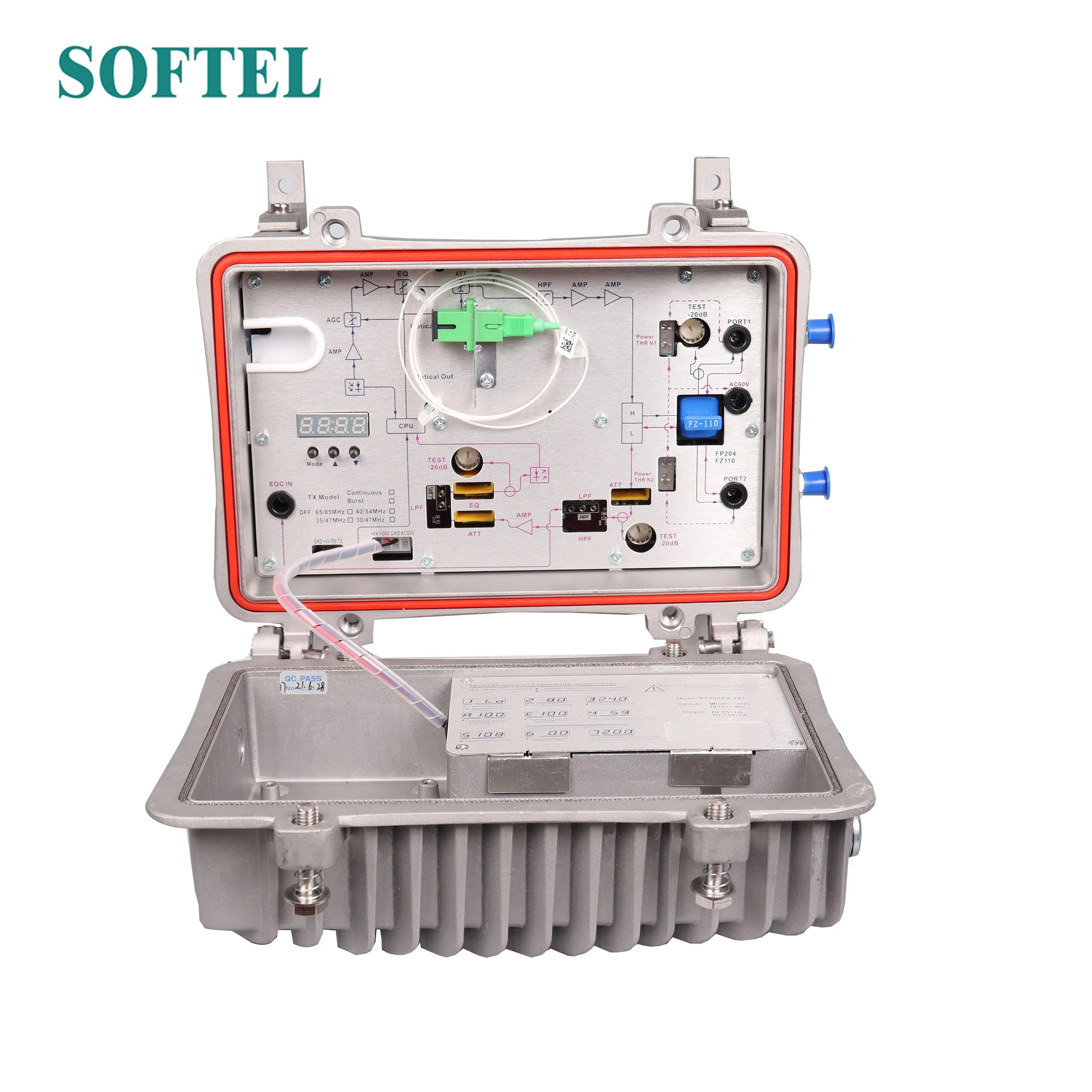

Analiza in obdelava; Po preverjanju, ali so optični lasje, usmerjanje in napajalni vodi normalni, je treba preveriti sam optični sprejemnik. Najprej vklopite optični sprejemnik, da preverite, ali je v njem vdor vode in ali je vonj po zažganem. Ker ko optični sprejemnik vstopi v vodo ali se infiltrira v vodo, se ob spremembi temperature znotraj in zunaj stroja v notranjosti stroja oblikujejo majhne vodne kapljice, ki lahko zlahka povzročijo kratek stik na tiskanem vezju in povzročijo iskre. V tem času bodo občasni signali, po določenem času pa bodo elektronske komponente pregorele in signala sploh ne bo. Nato preverite optično sprejemno moč in stanje fotoelektrične pretvorbe. Optični sprejemnik serije TR ima indikator alarma za izgubo optičnega vhodnega signala. Ko lučka sveti, pomeni, da je vhodna moč nižja od -6,5 dBm. Z multimetrom preverite vrednost vhodne moči optičnega vhodnega signala pri 5 V/mW. Nato preverite napajanje v optičnem sprejemniku. Včasih optični sprejemni modul deluje normalno, vendar modul za ojačevanje električnega signala ne deluje, ker je napajan DC vod, ki napaja ojačevalni modul. To vrsto okvare pogosto povzroči zmečkanje povezave z enosmernim tokom med zgornjim in spodnjim delom, ko je ohišje pritrjeno, ali vijaki ohišja niso zategnjeni, voda pa vstopi in povzroči kratek stik ter prežge tokokrog.
Napaka 5, izhodna raven optičnega sprejemnika je nizka.
Analiza in obdelava; ko je izhodna raven optičnega sprejemnika nizka, lahko pride do treh situacij;
[1] Tako visoki kot nizki signali so slabi. Glavni razlogi za to vrsto neuspeha so; 1. Slab stik ali umazanija glave APC z optičnimi vlakni; 2. Upornost potenciometra za nastavitev ojačanja ali vložka postane večja ali kakovost ni dobra; 3. Zmogljivost ojačevalnega modula se poslabša.
[2] Visoki signal je normalen, nizki signal pa je slab. Glavni razlog za ta pojav je slab stik, ki ga povzroča oksidacija in korozija izhodne odprtine, ojačanja in vtičnika za nastavitev ravnovesja. In zaradi odprtega tokokroga izravnalne naprave.
[3] Nizki signal je normalen, visoki signal pa je slab. Glavni razlogi so: zmogljivost ojačevalnega modula je slaba, vrednost Q naprave z visokofrekvenčnim magnetnim jedrom se zmanjša in na notranje komponente optičnega stroja vpliva vlaga. Zrakotesnost terenskega optičnega sprejemnika je treba pogosto preverjati, da preprečite vdor deževnice.
Napaka 6, izhodni signal optičnega sprejemnika povzroča medsebojno modulacijo in moiré motnje.
Analiza in obdelava; razlog je, da je notranje ojačenje previsoko, izhodna raven je preobremenjena, ločilni kondenzator je odprt ali neveljaven in oklop je slab. To je mogoče storiti z zamenjavo uravnoteženega vložka in ločilnega kondenzatorja. Če je neveljaven, je treba ojačevalni modul zamenjati.
Napaka 7, izhodna raven optičnega sprejemnika je nestabilna.
Analiza in zdravljenje: Večina vzrokov za tovrstno okvaro so ohlapni vtičniki in slab kontakt. Spajkalni spoji nekaterih sorodnih komponent so šibki, nespajkani, blok regulatorja napetosti, ojačevalni modul, vtičnik za ojačanje in sorodne komponente upora in kapacitivnosti imajo slabo delovanje, nestabilno delovanje itd., kar povzroča nihanje izhodnega signala.
Napaka 8: Ko v optični sprejemnik udari strela, je izhodna raven nizka.
Analiza in obdelava; ko v zunanjo linijo udari strela, običajno povzroči poškodbe napajanja optičnega sprejemnika. Deli, ki se zlahka poškodujejo, so odvodnik strele, transformator, filtrirni kondenzator, blok regulatorja napetosti in druge komponente. Napaka, ki povzroča nizek izhodni nivo, je blokada signalnega kanala ali kratek stik. Preverite izhodni nivo modula za fotoelektrično pretvorbo BGE887BO. Ko je vhodna optična moč -1dB (1310 nm), mora biti raven okoli 70 dB. Po izenačitvi in dušenju je ojačevalni modul vhodne moči BGY785A, raven izhodnega zatiča ojačevalnega modula 98 dB, povezan s sedežem F prek distribucijskega izhoda, odstranil jedrno ploščo in ugotovil, da je povezovalna linija med izhodom F sedež in distribucijsko omrežje sta zgorela, izolacija razdelilne tuljave pa je bila zgorela in v kratkem stiku. Nazaj navijte razdelilno tuljavo, prispajkajte prelomno točko vezja in optični stroj spet deluje normalno.
Napaka 9, izhodni signal optičnega sprejemnika je nestabilen in se spreminja nepravilno.
Analiza in obdelava; najprej preverite opremo za oddajanje in sprejemanje svetlobe. Odpravite vzrok naprave. Glede na anketo uporabnikov se po močnem vetru ta pojav vzponov in spustov pogosto pojavi. Glede na analizo stanja; točka napake je bolj verjetno na spojni škatli. Ob pregledu vzdolž črte je bilo ugotovljeno, da obstaja obešena spojna škatla, ki ob močnem vetru močno niha. Pri odpiranju in pregledu se ugotovi, da so sponke, ki pritiskajo kabel v škatli, ohlapne, optični kabel se lahko vrti, optično vlakno je izven reže in je navito na osrednji pritrdilni vijak. Ko se optični kabli na obeh koncih škatle vrtijo, se optično vlakno, ovito na osrednji vijak, raztegne in spremeni kot vzmet, slabljenje sile optičnega vlakna pa se poveča, kar povzroči nestabilnost signala. Ponovno pritisnite optični kabel in navijte optično vlakno, izhodna raven optične naprave pa je normalna.
