Scenariji uporabe optičnih modulov
Optični moduli so fotoelektronske naprave, ki izvajajo fotoelektrično in elektrooptično pretvorbo. Oddajni konec optičnega modula pretvori električni signal v optični signal, sprejemni konec pa pretvori optični signal v električni signal. Softel Optična vlakna predstavljajo uporabo optičnih modulov v različnih panogah. Glavna področja uporabe optičnih modulov vključujejo:
1) Podatkovni center;
2) bazna postaja mobilne komunikacije;
3) Pasivni sistem delitve valovnih dolžin;
4) Shranjevalno omrežje SAN/NAS;
5) 5G nosilno omrežje.
1. PodatkiCvstopiti.
Trenutni podatkovni center ni več samo ena ali nekaj računalniških sob, temveč skupina gruč podatkovnih centrov. Za normalno delovanje različnih internetnih storitev in trgov aplikacij morajo podatkovni centri delovati usklajeno. Množična izmenjava informacij v realnem času med podatkovnimi centri je ustvarila povpraševanje po omrežjih medsebojnega povezovanja podatkovnih centrov in komunikacija z optičnimi vlakni je postala nujno sredstvo za doseganje medsebojnega povezovanja.
Hangzhou Softel govori o uporabi optičnega modula
Za razliko od tradicionalne opreme za prenos telekomunikacijskega dostopovnega omrežja medsebojno povezovanje podatkovnih centrov zahteva večjo hitrost, manjšo porabo energije in manjšo velikost preklopne opreme, da se doseže večji in gostejši prenos informacij. Ključni dejavnik, ki določa, ali je te zmogljivosti mogoče doseči, je optični modul.
Komunikacijske optične module podatkovnega centra lahko razdelimo v tri kategorije glede na vrsto povezave:
(1) Od podatkovnega centra do uporabnika ga generira vedenje končnega uporabnika, kot je dostop do oblaka za brskanje po spletnih straneh, pošiljanje in prejemanje e-pošte ter pretakanje videa;
(2) medsebojno povezovanje podatkovnega centra, ki se uporablja predvsem za replikacijo podatkov, programsko opremo in nadgradnjo sistema;
(3) Znotraj podatkovnega centra se uporablja predvsem za shranjevanje informacij, ustvarjanje in rudarjenje. Po napovedih Cisca interna komunikacija podatkovnega centra predstavlja več kot 70 % komunikacije podatkovnega centra. Velik razvoj izgradnje podatkovnih centrov je rodil tudi razvoj hitrih optičnih modulov.
2. MobilniCommunicationBaseStacij.

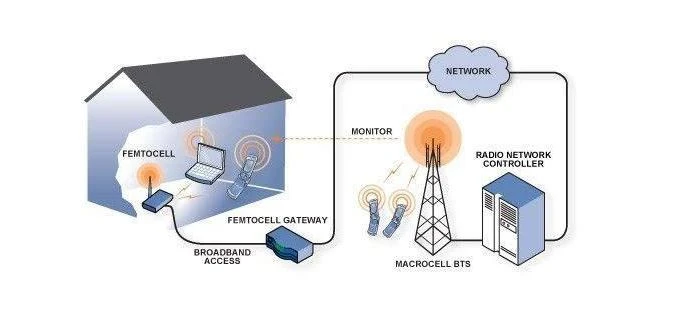

Bazna postaja za mobilno komunikacijo se nanaša na radijsko sprejemno-sprejemno postajo, ki prenaša informacije s terminalom mobilne telefonije prek preklopnega centra za mobilno komunikacijo v določenem območju radijske pokritosti.
Hangzhou Softel govori o uporabi optičnega modula
Operaterjeva bazna postaja za mobilno komunikacijo potrebuje tudi optične module za realizacijo medsebojne povezave med napravami. Bazna postaja ima naprave RRU in BBU. V aplikaciji moramo povezati povezave teh dveh naprav, kar zahteva naše optične module. In optični skakalci, v omrežju 4G je oprema, ki se uporablja za povezavo BBU in RRU, predvsem optični modul 1,25G, optični modul 2,5G, optični modul 6G, optični modul 10G in tako naprej.
3. Pasivni WDMSystem
Med tehničnimi rešitvami, ki se uporabljajo v 5G fronthaul, nedvomno predstavlja največji delež pasivna delitev valovnih dolžin. Pasivni sistem delitve valovnih dolžin sestavljajo barvni svetlobni moduli, multiplekserji in optična vlakna.
Osrednje načelo tehnologije pasivne delitve valovnih dolžin je uporaba tehnologije WDM za združevanje optičnih signalov z različnimi valovnimi dolžinami in prenos niza informacij v snop ter njihov prenos v enem optičnem vlaknu za realizacijo prenosa med storitvami. WDM lahko prenaša več signalov hkrati po enem vlaknu. Lahko prenaša vsak signal z določeno valovno dolžino svetlobe, ki se ujema s signalom, in lahko loči te optične signale različnih valovnih dolžin na sprejemnem koncu. Pasivni sistem delitve valovnih dolžin je v glavnem sestavljen iz barvnega svetlobnega modula in OTM ter dveh delov.
4. SAN/NASStorageNomrežje.
S hitrim razvojem interneta in omrežnih aplikacij eksplozivno naraščajo tudi vrste podatkov, ki jih mora sistem za shranjevanje podatkov obdelati, zaradi česar se sistem za shranjevanje podatkov sooča z izzivi brez primere. Priključena omrežna naprava za shranjevanje (Network Attached Storage, skrajšano NAS) in območno omrežje za shranjevanje (Storage Area Network, skrajšano SAN). Z dobro razširljivostjo zagotavlja najučinkovitejšo rešitev za centralizirano upravljanje podatkov.
Hangzhou Softel govori o uporabi optičnega modula
Glavna funkcija pomnilniškega omrežja SAN/NAS je shranjevanje podatkov. Med njimi je omrežje SAN v glavnem sestavljeno iz strežnikov, stikal za optične kanale, naprav za shranjevanje in prenosnih nosilcev (optični moduli, premostitvena vlakna); Shranjevalno omrežje NAS je v glavnem sestavljeno iz pomnilnika NAS, stikal, Sestavljeno je iz terminalske opreme (računalnik), nosilca prenosa (optični modul, mostiček za optična vlakna).
Opozoriti je treba, da omrežje SAN uporablja optične module Fibre Channel, ki morajo podpirati protokol FC Fibre Channel, medtem ko morajo optični moduli, ki se uporabljajo v omrežju za shranjevanje NAS, biti skladni le s protokolom Ethernet.
5. 5G BearerNomrežje.
Omrežje 5G je razdeljeno na tri dele, in sicer na dostopovno omrežje, nosilno omrežje in jedrno omrežje. Če želite razumeti razmerje med njima, si lahko ogledate naslednjo sliko:
Hangzhou Softel govori o uporabi optičnega modula
Nosilno omrežje 5G je na splošno razdeljeno na plast dostopa do metroja, plast združevanja metroja, jedrno plast metroja/provincialno magistralno linijo in izvaja funkcije sprednje in srednje zaledne povezave storitev 5G.
Tipični scenariji uporabe 5G fronthaul vključujejo neposredno povezavo z optičnimi vlakni, pasivno WDM in aktivno WDM.
Tipične zahteve za optične module v scenarijih aplikacij 5G fronthaul so naslednje:
1). Izpolnjevati zahteve glede industrijske temperature in visoke zanesljivosti: glede na zunanje delovno okolje mora sprednji optični modul izpolnjevati industrijsko temperaturno območje -40stopnja -+85stopnja, prav tako morajo izpolnjevati zahteve za zaščito pred prahom.
2). Nizki stroški: povpraševanje po optičnih modulih 5G močno presega povpraševanje po 4G. Zlasti lahko obstaja posebno veliko povpraševanje po optičnih modulih fronthaul. Nizki stroški so ena glavnih zahtev industrije 5G za optične module. V 5G zaledna povezava pokriva dostopovno plast, združevalno plast in osrednjo plast metro območja. Zahtevani optični moduli se ne razlikujejo veliko od tehnologije optičnih modulov, ki se trenutno uporablja v podatkovnih centrih. Dostopovni sloj bo v glavnem uporabljal 25Gb/S, 50Gb/S, 100Gb/S in druge optične module, konvergenčni sloj in višje bo uporabljal 100Gb/S, 200Gb/S, 400Gb/S in druge optične module DWDM.
Nazadnje je treba povedati, da je rast povpraševanja po optičnih modulih v glavnem odvisna od trga podatkovnih komunikacij in trga telekomunikacij. V današnji podatkovni dobi bodo optični moduli zagotovili nove razvojne priložnosti.
