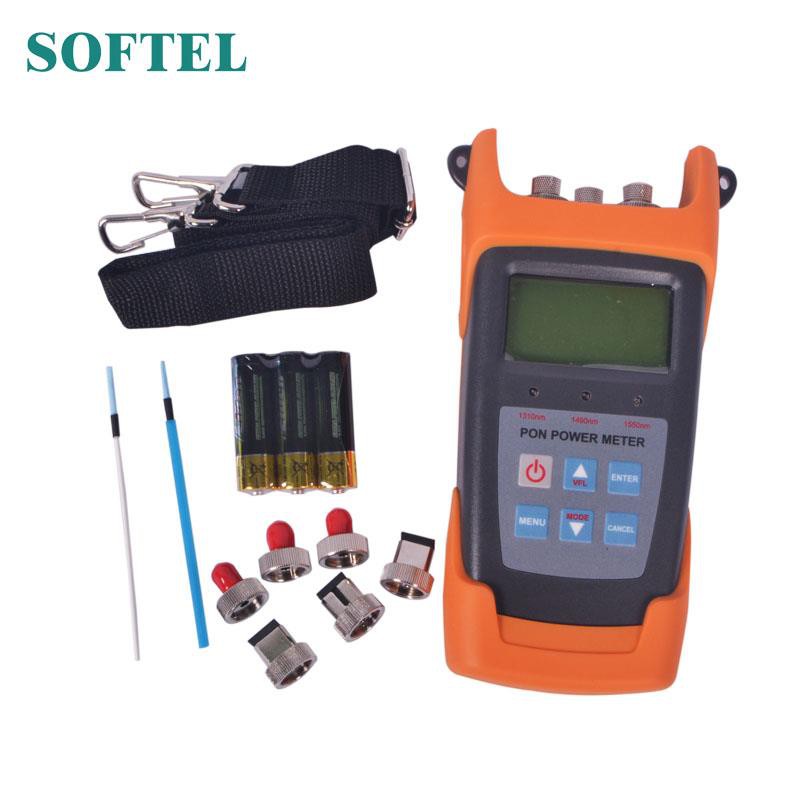

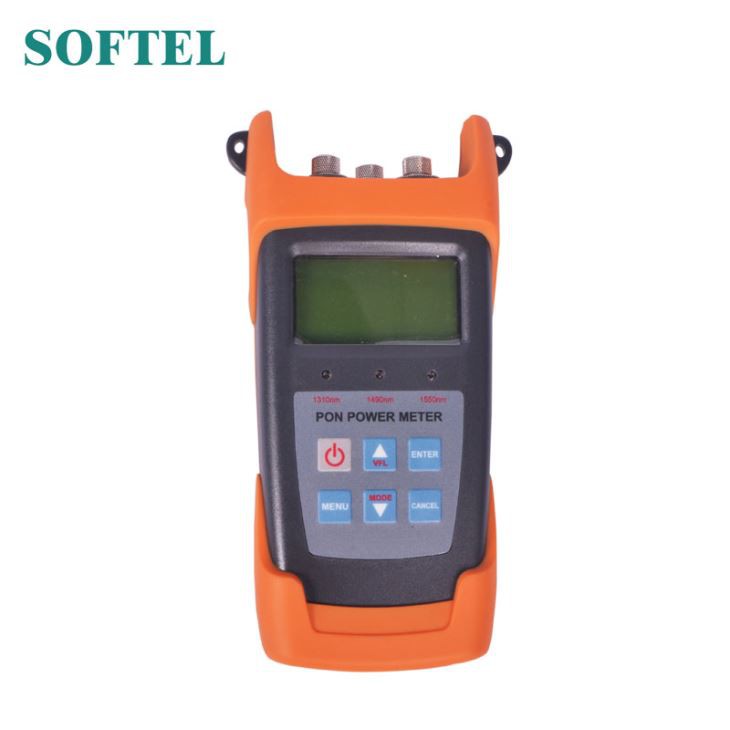

Pon merilnik moči
Pon merilnik moči
SFT3213Series PON Power Meteris, ki se uporablja za uporabo in vzdrževanjeFTTx. Je idealno orodje za gradnjo in vzdrževanje projektov PON.
Značilnosti merilnika moči PON:
(1) Lahko eksperimentira pri glasovni, podatkovni in video signali sinhronomeritev in prikaz na BPON / EPON / GPON.
(2) Zagotavlja sočasno merjenje za vse tri valovne dolžine navlakna (1490nm, 1550nm, 1310nm)
Measurement Uporabljeno v načinu Burst način merjenja 1310nm navzgor.
⑷ Uporabite programsko opremo za povezavo z osebnim računalnikom, nastavite prag, prenesite podatke in umerite valovno dolžino.
CommunicationUSB komunikacijska vrata omogočajo prenos podatkov na merilno enoto PC.1000lahko shranite v merilnik moči SNT3213 PON ali računalnik za pregled podatkov.
PON modul
PONmodul: | SFT3213 | SFT3213A | SFT3213AV | SFT3213AP |
1310 meritev navzgor | ||||
Prehodna cona | 1260nm ～ 1360nm | |||
MeasurementRange | -40dBm ～ +10dBm | |||
Izhodna moč (max) | 15dBm | |||
Izolacija @ 1490/1550 | GG gt; 40 dB | |||
Napaka pri merjenju porušitve | GG <0,5> | |||
1490 meritev navzdol | ||||
Prehodna cona | 1470nm ～ 1505nm | |||
MeasurementRange | -40dBm ～ +10dBm | |||
Izhodna moč (max) | 15dBm | |||
Izolacija @ 1310/1550 | GG gt; 40 dB | |||
1550nižje merjenje | ||||
Prehodna cona | 1535nm ～ 1570nm | |||
MeasurementRange | -40dBm ～ +10dBm | |||
Izhodna moč (max) | 25dBm | |||
Izolacija @ （1310 / 1490nm） | GG gt; 40 dB | |||
Merilna natančnost | ||||
Naravna negotovost | ± 0,5 dB | |||
Linearnost | ± 0,1 dB | |||
Prehod skozi vstavitev Izguba | GG lt; 1,5 dB | |||
Splošne informacije | ||||
Vrsta detektorja | InGaAs | |||
Optični konektor | FC / SC / ST Univerzalni / 2.5 univerzalni adapter | |||
Vrsta vlakna | SM 9 / 125um | |||
Merilna enota | dB / dBm / xW | |||
Resolucija | 0,01dB | |||
Obratovalna napetost | DC 3.3V ～ 5.5V | |||
Napajanje | 3pc1,5V baterija | |||
Neprekinjeni čas delovanja | PON ： 90h | PON ： 90h OPM: 100h VFL: 50h | PON ： 90h VFL: 50h | PON ： 90h OPM: 100h |
Temperatura delovanja | -10℃～60℃ | |||
Temperatura skladiščenja | -25℃～70℃ | |||
Utež | 423g | 425g | 424g | 424g |
